变压器直流电阻三相不平衡度是什么？计算方法、判断原因与测试要点

变压器直流电阻的三相不平衡度是什么？三相绕组测出来的电阻值为什么不会完全一样？出现一定差异是不是就说明变压器存在故障？在变压器交接试验、预防性试验和检修试验中，三相直流电阻测试是一项常见的检测内容。通过比较三相绕组的直流电阻值及其不平衡程度，可以辅助判断绕组引线、分接开关、连接部位以及绕组本身是否存在异常。因此，了解什么是变压器直流电阻三相不平衡度，对于正确分析测试数据很有必要。

变压器直流电阻是指在绕组中通入直流电流后，根据电压与电流之间的关系计算得到的绕组电阻。正常情况下，同一台三相变压器的三个相绕组结构基本一致，导体材质、截面积和绕组长度处于相近水平，因此测得的直流电阻通常不会出现特别大的差异。但是，由于制造工艺、引线长度、接头位置、温度以及分接开关接触状态等因素影响，三相电阻不可能做到绝对一致，所以实际测试中存在一定偏差是正常现象。

所谓变压器直流电阻三相不平衡度，简单来说，就是用来反映三相绕组直流电阻值之间差异程度的指标。它不是单纯看三相电阻相差多少欧姆，而是将电阻差值与相应的基准值进行比较，用百分数表示，这样更方便不同容量、不同电压等级的变压器进行分析。

实际计算时，首先需要测量变压器三相绕组的直流电阻。例如测试得到A相、B相、C相三个电阻值，可以先找出三相中的最大值和最小值，再结合相关试验要求采用相应的计算方法得到不平衡度。工程现场常见的计算思路是，以三相电阻平均值或规定的基准值作为比较依据，通过最大、最小电阻之间的差异计算百分比。具体采用哪一种计算方法，应以适用的试验标准、设备技术文件和现场试验规程为准，不能脱离具体标准自行判断。

这里需要特别注意，“三相不平衡度”和“直流电阻不合格”不是完全相同的概念。三相不平衡度主要用于比较各相之间的差异，而直流电阻绝对值本身同样具有重要意义。例如三相电阻分别为0.50Ω、0.51Ω和0.50Ω，三相之间的差别很小；如果测试结果为0.50Ω、0.56Ω和0.50Ω，即使测试数据都是真实有效的，也需要进一步分析造成差异的原因。

变压器直流电阻三相不平衡度偏大时，首先应考虑测试条件是否一致。温度对绕组直流电阻影响比较明显，铜绕组和铝绕组的电阻都会随温度发生变化。如果三相测试不是在相同条件下完成，或者测试过程中绕组温度发生了明显变化，就可能导致三相电阻存在额外偏差。因此，测试时应尽量保持试验条件一致，并注意记录被试变压器的绕组温度。

接线问题也是造成三相不平衡度异常的常见因素。变压器直流电阻属于低阻测量，测试线接触电阻、测试夹接触不良、端子表面存在氧化层等情况，都可能叠加到测量结果中。如果某一相接线状态明显不同于其他两相，就可能造成该相测试值偏高或偏低。遇到数据异常时，不能马上认定变压器绕组存在故障，应先检查测试回路和接线状态。

分接开关也是判断变压器直流电阻三相不平衡度时需要重点关注的部位。分接开关长期运行后，其触头可能出现氧化、接触电阻增大或者机械位置不到位等情况。此时某一相或某一分接位置的直流电阻可能出现明显变化。如果不同分接档位之间的电阻变化规律异常，尤其是某一个档位突然出现明显偏差，就需要结合分接开关状态进一步检查。

绕组连接点和引线连接部位同样可能造成直流电阻差异。例如焊接或压接质量不佳、连接螺栓松动、引线接触不良，都可能增加局部接触电阻。由于这些问题有时并不会在外观检查中直接表现出来，通过变压器直流电阻测试可以发现异常趋势。因此，分析三相不平衡度时，不能只看最终的一个百分比，还应结合历史测试数据进行比较。

绕组本身出现局部故障，也可能导致三相直流电阻出现异常。例如绕组存在匝间异常、导体连接问题或者局部断股等情况，都可能改变绕组的直流电阻。对于这类情况，通常不能仅凭一次测试结果下结论，而需要结合绝缘电阻、变比、绕组介损以及其他相关试验结果进行综合判断。

在进行变压器直流电阻测试时，测试电流的选择也会影响测试效率和数据稳定性。对于阻值较大的绕组，可以根据测试仪量程选择合适的电流；对于容量较大、绕组电阻较小的电力变压器，则通常需要采用较大的测试电流，使测量信号更加明显。测试电流并不是越大越好，应根据被试绕组的实际电阻、容量以及仪器性能合理选择。

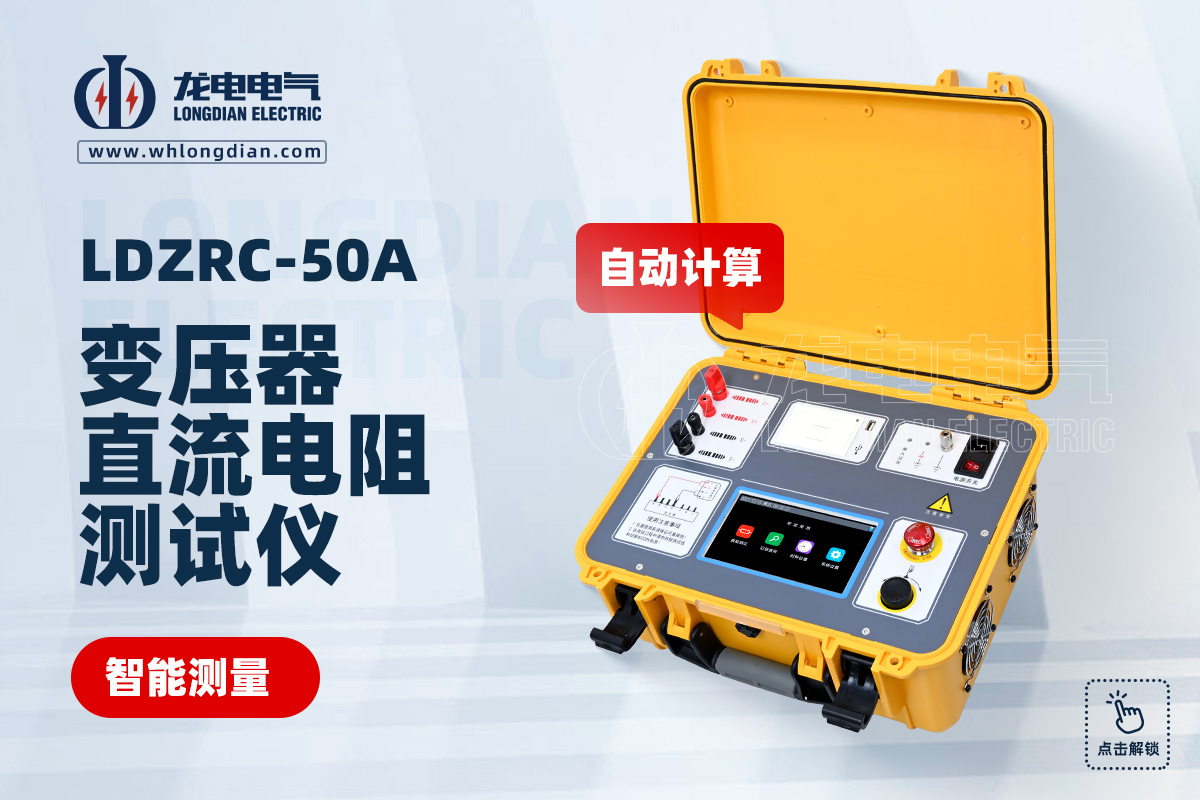

武汉市龙电电气设备有限公司生产的LDZRC-50A变压器直流电阻测试仪，最大测试电流可达50A，可用于电力变压器等设备的直流电阻测试。对于低阻值、大容量变压器绕组，可以根据实际情况选择较大的测试电流，以获得较稳定的测量数据。测试完成后，仪器还需要按照规范要求进行放电，待测试回路达到安全状态后再进行拆线操作。

使用LDZRC-50A进行变压器直流电阻测试时，可以分别对三相绕组进行测量，并对不同分接位置的数据进行记录和比较。现场分析时，不仅要关注某一次测试得到的三相不平衡度，还应重视与出厂数据、历史检修数据以及同类型设备测试结果的对比。如果某一相电阻长期保持相近水平，而本次突然出现明显变化，这种趋势往往比单独观察某一个绝对数值更值得关注。

需要注意的是，判断变压器直流电阻三相不平衡度是否异常，不能简单套用一个脱离具体设备和标准要求的固定百分比。不同类型的变压器、不同绕组结构以及不同电压等级，试验要求可能存在差异。同时，温度、测试接线、分接位置以及测试仪器的测量方法都会影响最终数据。因此，现场判断应以现行试验标准、制造厂技术要求以及设备历史数据作为依据。

对于三相直流电阻测试结果，如果发现不平衡度明显增大，建议先复核测试接线和测试条件，确认仪器正常、测试线接触良好，再重新测试异常相。如果复测结果仍然存在较大差异，应结合分接开关位置、绕组温度以及其他试验数据进一步分析。对于重要变压器，不建议仅凭一次测试结果直接判断设备内部发生故障。

总体来看，变压器直流电阻三相不平衡度是分析三相绕组电阻差异的重要指标。它能够帮助试验人员从三相之间的相对变化中发现潜在问题，但不能代替对测试条件、设备结构和其他试验项目的综合判断。正确理解变压器直流电阻三相不平衡度的计算和分析方法，并配合可靠的测试仪器，才能让直流电阻试验数据真正发挥诊断作用。
