直流高压发生器输出功率怎么算？电压、电流匹配关系与选型方法

直流高压发生器的输出功率到底怎么算？已知试验电压和泄漏电流后，怎样判断设备的功率够不够？是不是输出电压越高、输出电流越大，设备就一定越合适？在直流耐压试验、泄漏电流测试等现场应用中，很多人选购直流高压发生器时只关注“多少千伏”，却忽略了电压、电流和负载之间的关系。实际上，直流高压发生器的输出能力需要结合试验电压、负载电流以及被试品的电气特性进行综合判断。

从最基本的电工原理来看，直流输出功率可以按照公式P＝UI进行计算，其中P表示输出功率，U表示直流输出电压，I表示输出电流。比如设备在50kV电压下输出2mA电流，对应的直流输出功率约为100W；如果在100kV电压下输出5mA电流，对应输出功率则约为500W。这个计算关系比较简单，但实际选择直流高压发生器时不能只根据这个公式判断，因为高压试验过程中，被试品通常不是一个简单的纯电阻负载。

直流高压发生器的主要负载之一是被试品的泄漏电流。在稳定的直流耐压阶段，如果被试品绝缘状况良好，持续泄漏电流通常不会特别大。但在升压过程中，特别是对于具有较大电容量的被试品，还会出现充电电流。因此，设备需要同时具备足够的电压输出能力和一定的电流裕量，才能在升压、充电和稳定测试过程中保持正常工作。

对于电容性较明显的被试品，不能简单按照稳定状态下的泄漏电流来估算设备需求。例如某个被试品在试验电压下稳定泄漏电流只有1mA，但由于电容量较大，升压初期需要对被试品进行充电，此时瞬时电流可能明显高于稳态泄漏电流。如果直流高压发生器输出能力偏小，就可能出现升压速度慢、电压波动或者过流保护动作等情况。因此，实际选型时除了考虑P＝UI，还要考虑被试品的电容量和充电过程。

直流高压发生器的电压等级决定了它能够覆盖什么样的试验需求，而输出电流则决定设备在一定电压下能够带动多大负载。两者并不是相互独立的参数。一般来说，设备的最大输出电压和最大输出电流共同构成了设备的输出能力边界，但在实际工作范围内，二者是否能够同时达到最大值，还需要看具体设备的高压电源设计和额定工作条件。

因此，在阅读直流高压发生器参数时，不建议看到“最大电压100kV、最大电流10mA”就直接计算成1000W，并认为设备在100kV时一定能够持续输出10mA。部分设备的最大电压和最大电流可能分别对应不同工况，实际最大输出能力还需要结合设备技术参数中的额定输出功率、负载特性和工作制进行判断。对于正式试验，应以厂家提供的完整技术参数为准。

从选型角度来说，可以先确定被试品需要的试验电压，再根据历史测试数据、设备技术要求以及预计泄漏电流确定所需输出电流。例如某类试验要求直流电压达到60kV，正常泄漏电流预计不超过2mA，那么理论上的稳定输出功率约为120W。但在实际选型时，还需要考虑升压过程、被试品电容量、现场环境以及一定的输出裕量，因此不宜直接按照120W刚好匹配设备。

对于大型电力设备，其绝缘结构复杂，被试品电容量可能比较大，测试过程中对电源的要求也会随试验对象变化。这时更需要关注直流高压发生器的持续输出能力和带载能力。如果设备的输出功率裕量过小，在高压状态下遇到泄漏电流增加或者被试品充电需求较大时，可能导致输出电压下降，影响试验过程。

反过来，输出功率也不是越大越好。直流高压发生器本质上是高压试验设备，电压和电流越高，意味着设备内部储能及故障能量控制要求也越高。选择设备时应以实际试验需求为基础，而不是盲目追求更大的输出能力。满足试验电压、电流和负载要求，同时具有合理的安全保护和调压性能，才是更实际的选择思路。

在计算直流高压发生器输出功率时，还需要区分“输出功率”和“输入功率”。P＝UI计算的是高压直流侧的输出功率，而设备从交流电网获取的输入功率通常会更大，因为内部存在变压、整流、倍压以及控制电路等损耗。如果需要计算设备对电源容量的要求，还应考虑整机效率、功率因数以及不同工作状态下的实际输入功率，不能直接用高压输出功率代替输入功率。

例如，一台直流高压发生器在80kV、3mA工况下工作，高压侧理论输出功率为240W。如果设备在该工作状态下的综合效率不是100%，那么交流输入侧所需要的功率就会高于240W。因此，在配置现场供电回路时，应参考设备铭牌和厂家提供的输入功率参数，而不能仅根据P＝UI计算结果确定电源容量。

此外，直流高压发生器的输出功率还与测试方式有关。直流耐压试验更关注稳定高压状态下的持续输出能力，而某些试验在升压阶段会产生较明显的充电电流。对于不同类型的被试品，合理的功率匹配方式并不完全相同。工程人员在选型时，应先明确实际试验对象，再确定所需电压、电流范围。

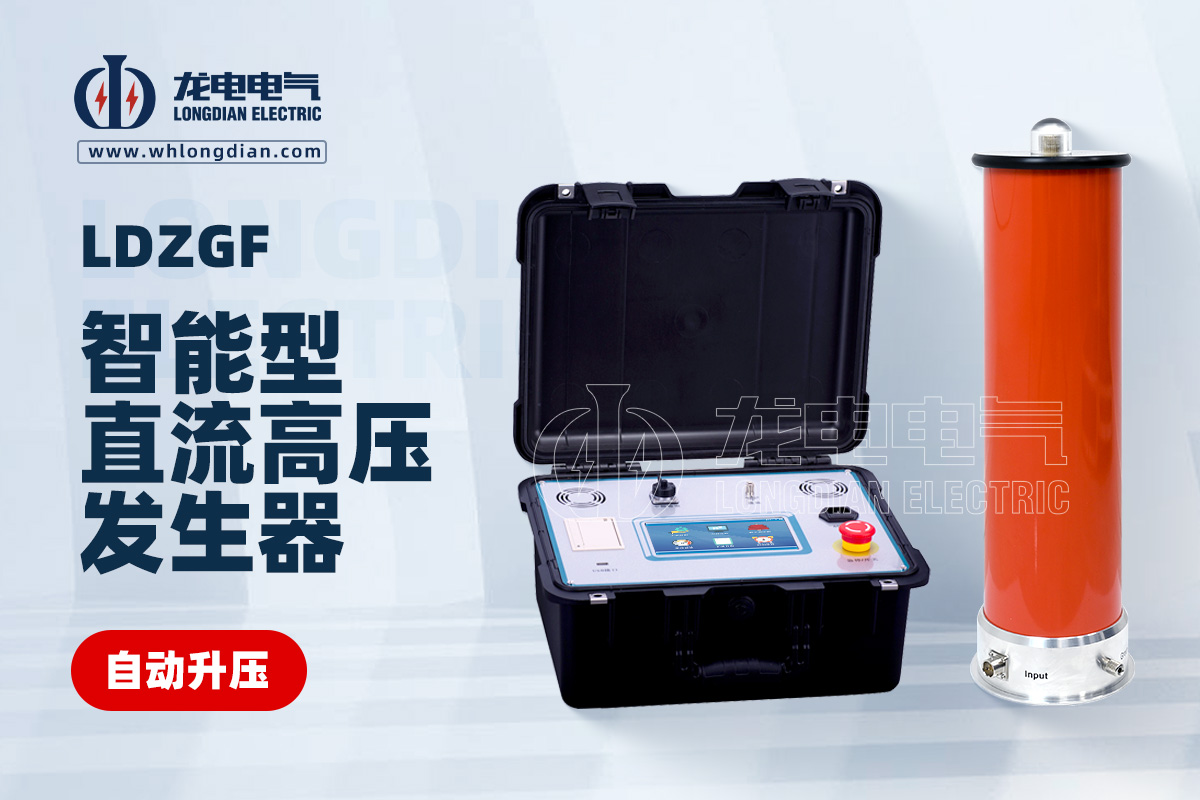

武汉市龙电电气设备有限公司生产的LDZGF直流高压发生器，可用于电力设备直流耐压试验、泄漏电流测试等高压试验场景。实际使用时，可以根据被试品的试验电压和泄漏电流要求选择相应规格，并结合设备允许的输出范围进行参数设置。对于电容量较大的被试品，在制定试验方案时还应考虑升压过程中的充电电流和设备带载能力。

以LDZGF直流高压发生器为例，在实际试验中不能只看设备能够达到多少kV，还应同时关注对应的最大输出电流、额定工作条件、输出稳定性以及保护功能。电压决定试验能达到的等级，电流决定设备的带载能力，而输出功率则体现了电压和电流组合后的高压侧供能能力。几个参数结合起来看，比单独看某一个数值更加合理。

现场计算时，可以先使用P＝UI进行基础估算。例如计划进行70kV直流试验，预计稳定泄漏电流为2mA，则理论高压输出功率为140W。如果考虑被试品充电过程和一定的功率裕量，实际设备选型就不能简单按照140W卡得过紧。对于电容量较大的设备，还需要根据厂家提供的数据和实际试验经验进一步核算。

需要指出的是，泄漏电流并不是一个固定值。随着试验电压升高、被试品温度变化以及绝缘状态变化，泄漏电流可能发生变化。因此，直流高压发生器的输出能力应当留有合理余量。如果在试验过程中泄漏电流逐步上升，而设备恰好处于输出能力边缘，就可能造成保护动作或者无法维持规定试验电压。

直流高压发生器输出功率的匹配还应与保护能力一起考虑。高压试验过程中可能出现突然击穿、闪络、过流等异常情况，设备需要及时降低或切断高压输出。因此，一台合适的直流高压发生器不仅要有足够的输出功率，还应具备可靠的过流保护、短路保护、过压保护以及放电等功能。单纯追求功率参数并不能代表整机更适合现场试验。

总体来看，直流高压发生器输出功率与电压、电流之间的基本关系可以用P＝UI理解，但实际工程选型不能只进行简单的乘法计算。需要先确定试验电压，再估算稳态泄漏电流，同时考虑被试品电容量、升压充电电流、功率裕量以及设备实际额定工作范围。只有把这些因素结合起来，才能选择与被试品真正匹配的直流高压发生器。

因此，在选择直流高压发生器时，建议不要只问“多少千伏”，也不要只比较“多少毫安”，而应同时查看额定输出电压、输出电流、输出功率、工作制、负载能力和保护功能。对于具体型号，还应以厂家公布的技术参数和实际试验要求为依据。合理的电压、电流和功率匹配，不仅关系到试验能否顺利进行，也直接影响测试过程的稳定性和安全性。
