什么是三相标准源？核心作用、功能特点与典型应用详解

什么是三相标准源？三相标准源主要用来做什么？在电能计量、电气试验以及相关实验室中，经常需要输出准确、稳定且参数可调的三相电压和电流，为被校设备提供标准测试信号。三相标准源就是用于完成这类工作的标准信号输出设备。它可以按照设定值输出三相电压、电流，并对频率、相位、功率、功率因数等参数进行调节，为电能表、测量仪表及相关电气设备的校验和试验提供稳定的测试条件。

从实际用途来看，三相标准源并不是普通意义上的电源。普通电源的主要任务是供电，而三相标准源更强调“标准”和“可调”。在试验过程中，工作人员可以根据被测设备的要求设定电压、电流、频率、相位等参数，再通过仪器输出相应的标准信号，从而观察被测设备的测量结果或工作状态。因此，三相标准源的核心作用，可以理解为提供可控、稳定、具有较高准确度的三相电气量。

三相标准源通常涉及电压、电流、频率、相位、有功功率、无功功率、视在功率以及功率因数等多个参数。不同于只能输出固定电压的常规电源，三相标准源能够根据试验要求改变输出条件。例如在电能计量相关试验中，可以调整电压、电流和相位关系，形成不同的功率因数和有功、无功状态，从而满足不同测试点的要求。

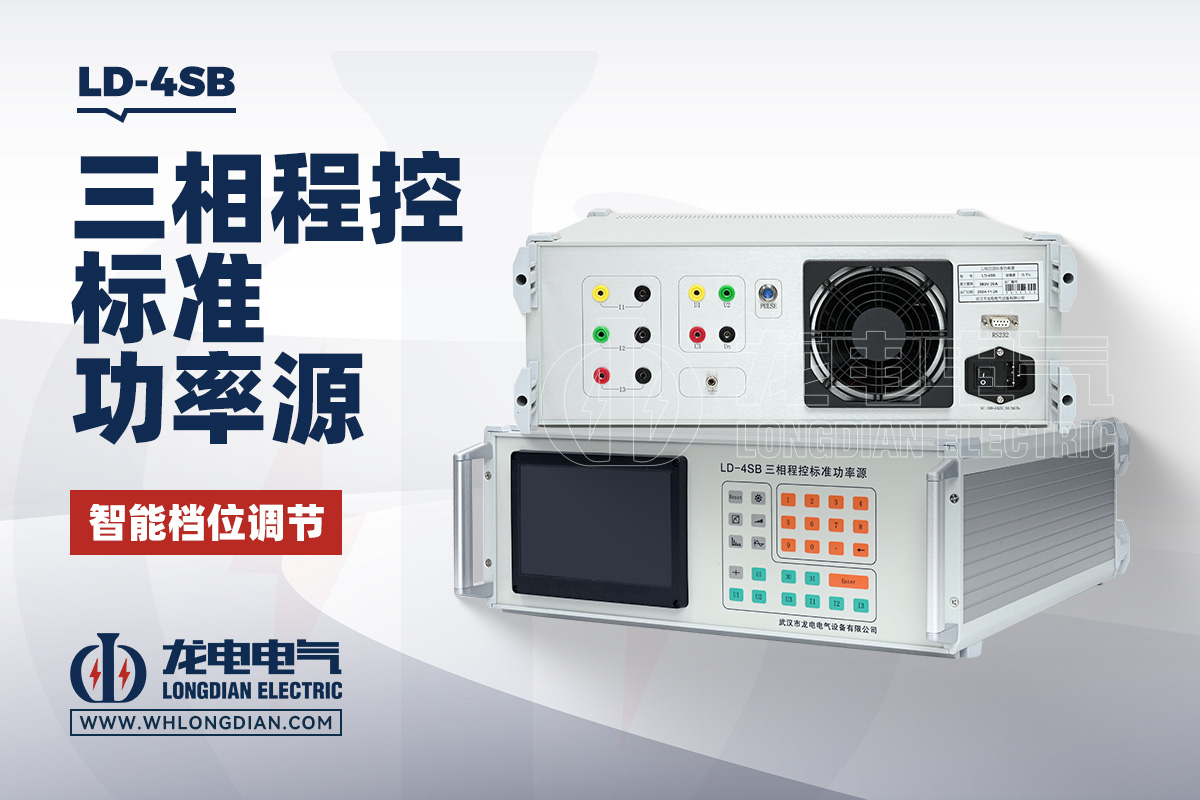

以武汉市龙电电气设备有限公司生产的LD-4SB三相标准源为例，该设备采用全数字闭环标准源技术，内部配置高等级标准功率电能表，并以此进行数字闭环反馈。输出参数包括电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等，可作为标准测试量使用。设备采用触摸屏控制方式，便于在试验过程中查看和调整相关参数。

三相标准源的一个重要特点，是三相电压和电流能够进行独立控制。LD-4SB三相标准源的三相电压、电流回路分别控制，每一相的电压、电流输出参数都可以单独调节。在需要三相输出完全一致的试验中，可以设置相同的额定值；如果试验需要模拟三相不平衡状态，也可以分别设置不同的电压、电流参数。这样的设计让三相标准源不仅可以用于常规三相试验，也能够满足更复杂的测试条件。

在电压输出方面，LD-4SB三相标准源的交流相电压输出范围为2V～456V，常用档位包括57.7V、100V、220V和380V，并支持自动档位切换。电压调节细度可达到0.01%RG，准确度优于±0.1%RD（30～456V），稳定度优于±0.01%RG/1min。对于需要进行多测试点校验的场合，这种较细的调节能力能够减少人工反复计算和调整的工作量。

电流输出同样是三相标准源的重要组成部分。LD-4SB三相标准源的交流电流输出范围为1mA～24A，常用电流档位包括0.2A、1A、5A和20A，并支持自动档位切换。其电流调节细度为0.01%RG，准确度优于±0.1%RD（10mA～24A），同时能够显示较高分辨率的测量结果。对于电能表及相关计量设备进行不同电流点试验时，可以根据测试要求选择对应输出范围。

除了电压和电流，三相标准源还需要准确控制电压与电流之间的相位关系。LD-4SB三相标准源的相位调节范围为0～359.99°，分辨率为0.01°，准确度为±0.05°；功率因数调节范围为-1～0～+1，分辨率达到0.00001。通过改变相位关系，可以形成不同的功率因数和功率状态，这也是三相标准源用于电能计量设备校验的重要原因之一。

频率也是三相标准源需要控制的重要参数。LD-4SB的频率调节范围为45Hz～65Hz，分辨率为0.001Hz，准确度为±0.002Hz。对于需要在不同频率条件下开展测试的场合，可以通过设备直接调整输出频率，而不需要更换外部电源。

在一些对电能质量或非正弦信号有要求的试验中，三相标准源还需要具备谐波输出能力。LD-4SB可以输出2～51次谐波，并支持不同次数谐波组合叠加，同时可以设置谐波含量和相位。通过谐波设置，可以模拟更加复杂的电压、电流波形，为相关设备的性能测试提供相应条件。

三相标准源的应用范围主要集中在电能计量、电气实验室以及需要标准三相电气量的测试场合。在电能计量领域，可以利用三相标准源输出不同电压、电流、功率因数和相位条件，对电能表及相关计量设备开展测试。资料中也明确提到，设备的有功、无功、视在功率以及功率因数等参数均可用于相关标准测试。

在电气实验室中，三相标准源则可以作为稳定的标准信号输出设备。通过设置三相电压、电流、相位和频率，可以建立不同试验条件，并配合其他测试设备完成性能验证、参数校验和实验研究。对于需要重复进行多个测试点的工作，设备提供了50%、80%、100%、110%、120%等电压试验点，以及5%、10%、20%、50%、70%、100%、120%等电流试验点，可以减少重复输入参数的操作。

从使用方式来看，三相标准源一般需要先根据试验要求确定输出方式，再设置额定电压和额定电流。LD-4SB支持三相四线、三相三线和单相等输出状态。在参数设置过程中，三相电压和电流既可以设置相同数值，也可以分别输入不同数值。当三相参数需要独立控制时，可以分别设置各相额定值，从而满足不同试验条件。

对于需要进行精细调整的测试，三相标准源还可以进入输出调节状态，对电压、电流、频率、功率因数以及相位进行进一步调整。LD-4SB的电压、电流调节细度可选择±10%、±1%、±0.1%和±0.01%，频率调节细度可选择±5Hz、±1Hz、±0.1Hz和±0.01Hz，相位调节细度则可达到0.01°。这种分级调节方式更适合需要逐点调整和验证的测试工作。

需要注意的是，三相标准源虽然可以输出较高准确度的标准电气量，但实际测试结果还会受到接线方式、被测设备状态、负载条件以及试验操作等因素影响。使用时应根据被测设备的要求选择合适的三相接线方式，并确认电压输出回路和电流输出回路连接正确。LD-4SB在操作前要求检查外部接线，电压输出不能短路，电流输出不能开路，确认无误后再启动设备。

简单来说，三相标准源解决的是“给测试设备提供什么样的标准三相电气量”这个问题。它不仅能够输出电压和电流，还能够进一步控制频率、相位、功率因数以及有功、无功功率等参数。对于需要进行电能表校验、计量设备测试和电气实验的场合，三相标准源能够提供更加稳定、可调的试验条件。

武汉市龙电电气设备有限公司生产的LD-4SB三相标准源，采用三相电压、电流独立控制方式，支持三相四线、三相三线及单相输出，并具备电压、电流、频率、相位、功率因数及谐波等参数调节功能。设备采用7英寸TFT彩色液晶显示器，配合触摸控制，整机尺寸约450×480×153mm，重量约18kg，适合电能计量、电气实验室及相关现场测试使用。

因此，判断一台三相标准源是否适合实际使用，不能只看输出电压和电流范围，还需要结合准确度、稳定度、相位调节能力、功率因数范围、谐波输出能力以及三相独立控制能力综合判断。对于电能计量和电气试验而言，输出参数是否稳定、调节是否方便，以及能否覆盖实际测试点，往往比单纯追求更大的输出范围更加重要。
