三相电能表现场校验仪基础名词解释：新手快速了解电能表现场校验

刚接触电能表现场校验时，为什么电压、电流、功率、相位、CT变比、脉冲常数等名词总是让人难以理解？三相电能表现场校验仪到底是如何判断电能表误差的？对于刚进入电力计量、用电检查和现场检测领域的技术人员来说，先掌握这些基础概念，比直接操作仪器更加重要。了解相关名词的含义和相互关系，可以帮助现场人员更准确地设置参数、判断接线状态和分析测试结果。

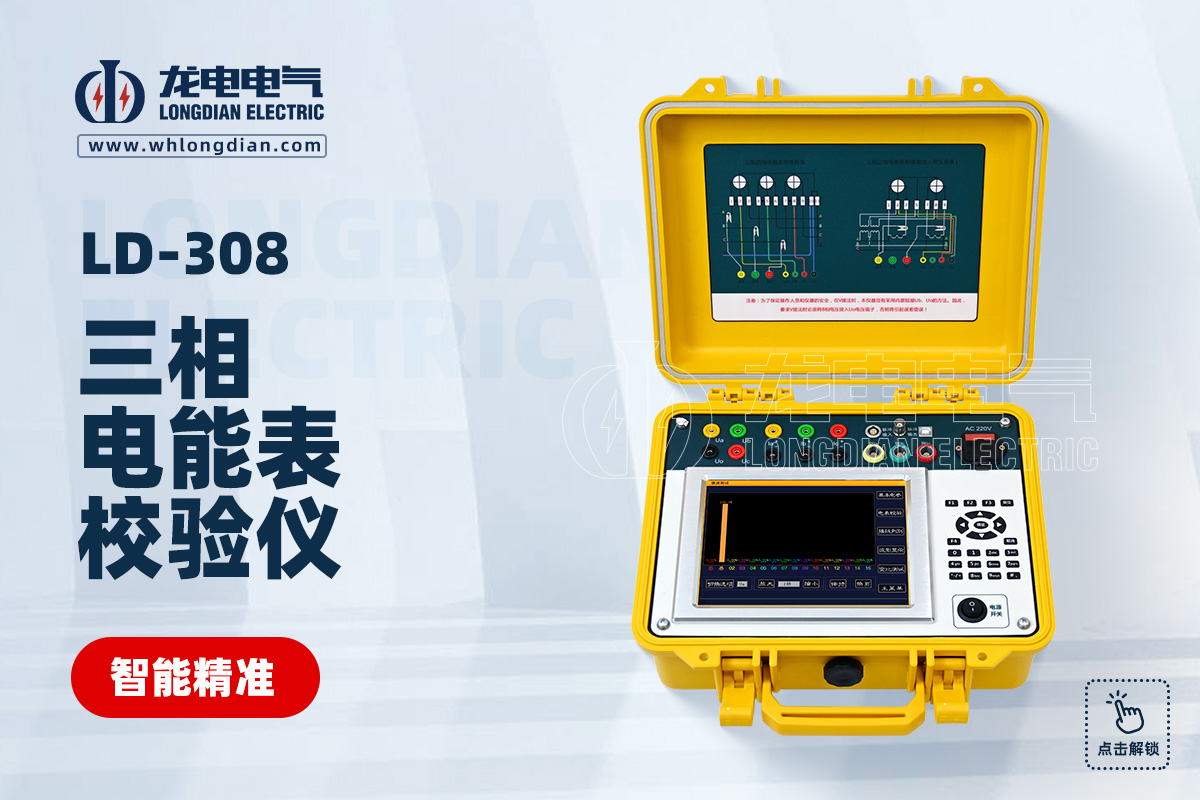

三相电能表现场校验仪，主要用于对现场运行中的电能表进行误差检测，同时可以结合现场电压、电流等参数，对计量回路进行分析。以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，该仪器集电能表校验、接线判别、谐波测试和波形显示等功能于一体，可用于现场或实验室环境。其电压测试范围为AC30～450V，并支持内置电流互感器和多种规格的钳形电流互感器，能够适应不同现场测试条件。

在理解电能表现场校验之前，首先要认识“电压”。电压可以理解为推动电流在电路中流动的电势差，三相电能表通常需要测量A、B、C三相电压。对于三相四线接法，一般对应Ua、Ub、Uc以及零线Uo；三相三线接法则根据具体接线方式使用相应的电压通道。现场校验时，电压接线是否正确，会直接影响后续电参量测量和误差判断，因此电压是三相电能表现场校验仪最基础的测量参数之一。

“电流”同样是电能表校验中的核心概念。电流反映电路中电荷的流动情况，也是计算有功功率和电能的重要参数。LD-308三相电能表现场校验仪既可以使用内置5A电流互感器，也可以根据现场需要选择5A、50A、100A、500A、1500A等不同量程的钳形电流互感器。对于现场工作人员来说，选择与被测回路实际电流相匹配的测试方式，是保证测量结果可靠的重要基础。

“有功功率”是电能计量中经常出现的一个名词。简单来说，有功功率表示实际被负载消耗并转化为其他形式能量的功率，通常与电压、电流以及相位关系有关。电能表在持续运行过程中，根据有功功率积分形成有功电能，因此在进行有功电能表校验时，校验仪需要同时采集电压和电流信号，并将标准测量结果与被校表输出的电能脉冲进行比较。

与有功功率对应的另一个基础概念是“无功功率”。无功功率主要反映交流电路中电感、电容等元件形成的能量交换，并不是简单意义上的实际消耗功率。在现场计量工作中，有功电能和无功电能属于不同的测试对象，因此在设置三相电能表现场校验仪时，需要根据被校电能表的具体类型选择相应的测试模式。

“频率”也是电网中的重要电参量，表示交流电信号周期性变化的快慢，通常以Hz为单位。正常电力系统中的工频信号具有相对稳定的频率。在LD-308三相电能表现场校验仪中，频率测试范围为45Hz～65Hz，现场人员可以通过仪器查看当前测试回路的频率情况，从而辅助判断现场电气参数是否正常。

“相位”对于三相电能表现场校验尤其重要。不同相电压、电流之间存在一定的相位关系，当电压、电流的相位关系发生变化时，有功和无功功率的计算结果也会随之变化。因此，现场校验时不能只看电压和电流数值，还需要结合向量图和相位关系判断接线情况。LD-308能够显示电压、电流向量图，并对接入信号进行接线判别，这对于排查现场接线问题具有实际意义。

“功率因数”可以理解为有功功率与视在功率之间的关系，它能够在一定程度上反映负载的用电特性。当负载存在明显的感性或容性特征时，电压与电流之间会产生相位差。现场进行电能表校验时，功率因数以及相位信息能够帮助技术人员进一步分析当前负荷状态，并结合向量图判断是否存在异常接线情况。

“CT变比”是许多初学者在进行现场校验时容易混淆的一个概念。CT即电流互感器，常见作用是将较大的电流按一定比例转换成较小的二次电流，供计量和测量装置使用。例如现场CT为500A/5A，则其变比为100。当电能表采用CT二次侧电流进行计量，而三相电能表现场校验仪通过钳形电流互感器采集一次侧电流时，就需要正确设置CT变比，否则会造成测量结果与实际计量状态不一致。

“电能表常数”则与电能表输出脉冲直接相关。电能表运行过程中，会按照一定的电能量输出相应数量的脉冲，校验仪通过采集这些脉冲来计算电能表误差。LD-308的校表参数中包含常数设置项，输入范围为1～99999999。对于现场人员来说，设置常数时应按照被校电能表实际标注参数输入，避免因参数设置错误导致测试结果失真。

“脉冲”是数字式电能表现场校验的重要信息。电能表每消耗一定电能，就会输出对应数量的电能脉冲，校验仪通过光电采样器、手动采样器或者直接采集电子脉冲的方式获取信号。机械式电能表通常可以通过光电采样方式读取转盘黑标变化，电子式电能表则可以对准相应的电能脉冲指示灯进行采集。脉冲采集是否稳定，会直接影响电能误差测试的准确性。

“圈数”也是电能表校验中的常用参数，它表示用于计算误差的校验脉冲数量。通常来说，圈数设置得越合理，测试结果越有利于反映被校表当前状态。当现场负荷波动比较明显时，可以适当增加测试圈数，使测试结果更加稳定。LD-308在校表参数中提供了圈数设置，设置范围为1～999。

“误差测试”可以理解为整个电能表校验过程的核心环节。校验仪与被校电能表处于相同功率条件下，通过采集标准电能和被校表输出的脉冲，对比两者之间的差异，从而计算电能表误差。现场操作时，需要先确认工作电源、电压、电流和脉冲线路连接正确，再设置被校表参数，完成接线判别后开始误差测试。测试结束后，仪器可以保存相关校验数据，为后续查询和现场记录提供依据。

“接线判别”也是三相电能表现场校验仪非常实用的一项功能。三相电能表现场接线较多，电压、电流极性以及相序一旦出现问题，都可能导致计量异常。LD-308可以根据输入的电压、电流信号形成向量图，并对接线情况进行分析，可判别三相三线和三相四线等不同接线状态下的多种错误接线情况。对于现场技术人员而言，接线判别并不是简单地看某一个数值，而是需要结合电压、电流、相位和向量关系综合判断。

“谐波”是近年来现场电能质量检测中经常接触的概念。理想交流电压和电流波形应接近正弦波，但在实际电网中，由于变频器、整流设备、开关电源等非线性负载的存在，电网中可能出现不同次数的谐波分量。LD-308三相电能表现场校验仪可以测量三相电压、电流的2～51次谐波含量，并以柱形图方式进行显示。对于新手来说，可以先将谐波理解为叠加在基波上的不同频率成分，它们会对电能质量和部分计量设备运行状态产生影响。

“波形显示”则是观察现场电压、电流信号形态的一种直观方式。LD-308可以同时显示六个通道的实时波形，包括Ua、Ia、Ub、Ib、Uc、Ic。通过波形，技术人员可以对当前三相电压、电流信号的变化情况进行直观观察，与电参量和向量图结合使用，有助于发现一些仅通过数字参数不容易判断的问题。

了解这些基础名词之后，再来看三相电能表现场校验仪的完整工作过程就会更加清晰。现场一般需要先接好工作电源，根据被校电能表的类型设置常数、圈数、量程、分频、接线方式、CT变比和电表等级等参数，再连接电压、电流测试线以及脉冲采样装置。确认接线正确后，可以先通过接线判别功能检查当前线路状态，再进入误差测试，待测试结果稳定后保存数据。

需要特别注意的是，电能表现场校验属于带电测试场景，现场操作必须严格按照安全要求进行。LD-308相关资料明确要求，在连接测试线路前应确认仪器可靠接地，避免接触裸露带电部分；连接电压测试线时，应先连接仪器端，再连接被校表表尾，并先接零线、后接相线。涉及CT二次侧测试时，还必须避免CT二次开路，否则可能产生高压和安全风险。

对于刚入门的技术人员来说，学习三相电能表现场校验仪，并不需要一开始就掌握所有复杂公式。先理解电压、电流、功率、频率、相位、CT变比、电能常数、脉冲、误差和接线判别这些基础概念，再结合实际设备进行操作，会更容易建立完整的知识体系。武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，在现场电能表误差测试的基础上，还集成了基本电参量、接线判别、谐波测试、波形显示和数据管理等功能，可以作为了解电能表现场校验流程和相关测量概念的一类现场检测设备。

从实际工作来看，三相电能表现场校验并不仅仅是得到一个“误差值”，更重要的是通过电压、电流、相位、功率、脉冲以及接线状态等信息，对计量回路进行综合判断。只有正确理解这些基础名词，现场人员才能更准确地使用三相电能表现场校验仪，也才能在遇到异常数据时进一步分析问题可能来自电能表本体、接线、CT变比还是现场负荷状态。
