三相电能表现场校验仪可以测哪些参数？电压、电流、功率、相位等全面汇总

三相电能表现场校验仪到底可以测哪些参数？现场进行电能表校验时，除了最基本的电压、电流和电能误差，还能不能查看频率、相位、功率、谐波以及接线状态？对于刚开始接触电能表现场检测的人员来说，弄清楚这些测量项目，有助于正确理解校验仪显示的数据，也方便根据现场情况选择合适的测试方法。实际上，一台功能完整的三相电能表现场校验仪，不只是用于计算电能表误差，还可以同步获取多种电参量，并辅助分析计量回路的接线情况。

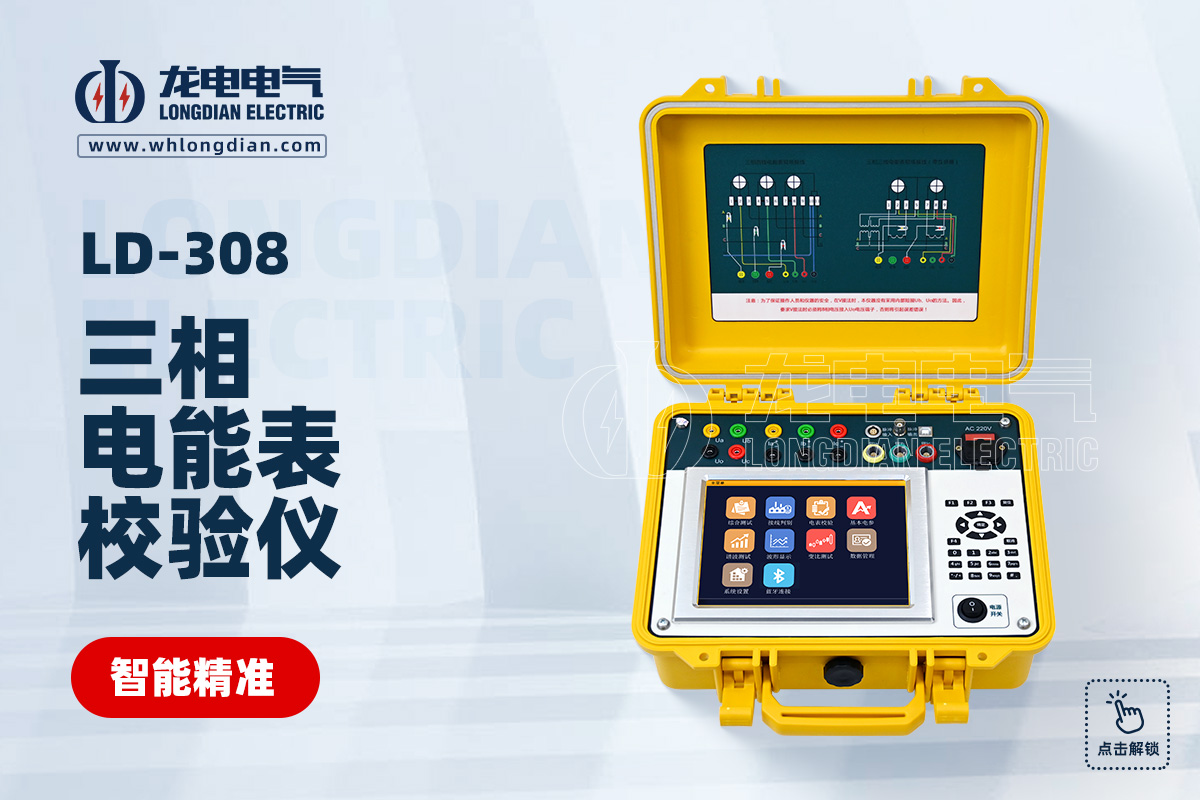

三相电能表现场校验仪最基础的测量参数是电压。三相交流系统通常需要分别检测A、B、C三相电压，在不同接线方式下对应相应的电压输入通道。以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，其电压测试范围为AC30～450V，现场测试时可以对接入回路的电压信号进行实时测量。对于电能表校验而言，电压不仅是重要的基础电参量，也是后续功率、电能和相位分析的基础数据。

电流是三相电能表现场校验仪需要重点测量的另一项参数。电流大小及其相位关系直接参与有功功率和无功功率的计算，也是判断现场负荷状态的重要依据。LD-308支持内置5A电流互感器，同时可配合5A、50A、100A、500A、1500A等不同规格的钳形电流互感器使用，因此既可以应对常规测试，也可以根据现场电流范围选择相应量程。

频率同样属于常见的电参量。交流电的频率反映电压、电流周期变化的快慢，现场进行计量测试时，频率数据可以帮助工作人员了解当前电网运行状态。LD-308的频率测试范围为45Hz～65Hz，准确度为±0.01%，可以在现场测试过程中实时获取频率参数。

相位参数对于三相电能表现场校验尤其重要。电压与电流之间，以及不同相电压、电流之间，都存在相应的相位关系。当现场发生极性错误、相序异常或者电流电压对应关系不正确时，相位关系通常会出现明显变化。LD-308的相位测量范围为-180°～+180°，准确度为±0.05%，同时可以配合向量图对现场电压、电流之间的关系进行分析。

除了单独查看电压和电流，三相电能表现场校验仪还可以测量有功功率和有功电能。有功功率是电力计量中非常重要的参数，电能表在实际运行过程中也是依据相应的有功电能进行计量。进行误差测试时，校验仪需要与被校电能表处于相同的功率条件下，通过标准测量值与电能表输出脉冲之间的比较，计算出被校表的电能误差。LD-308的有功功率、有功电能准确度，使用内置电流互感器时为0.05级，使用钳形电流互感器时为0.2级。

无功功率和无功电能也是三相电能表现场校验中的测试项目，尤其适用于无功电能表的现场检测。与有功电能测试类似，校验仪需要根据被校表的实际类型和现场接线方式选择对应测试模式。LD-308支持三相四线无功以及三相三线2元件无功等测试模式，其无功功率、无功电能准确度在使用内置电流互感器时为0.1级，使用钳形电流互感器时为0.5级。

电能表误差也是三相电能表现场校验仪最核心的测试结果之一。所谓电能表误差，简单来说就是被校电能表的计量结果与标准测量结果之间的差异。LD-308在误差测试过程中，根据设定的校验圈数对被测电能表脉冲进行采集，当达到设定条件后计算相应的电能误差，并可以保留多次测试结果和平均误差。

电能表脉冲也是现场校验过程中需要测量和采集的重要信息。对于电子式电能表，通常可以通过其电能脉冲指示灯或者电子脉冲输出端获取脉冲信号；对于机械式电能表，则可以通过光电采样方式获取转盘脉冲。LD-308支持光电采样器、手动采样器以及直接采集电子脉冲等方式，可以根据被校电能表的实际结构选择相应的采集方式。

谐波测试是三相电能表现场校验仪除误差测试之外较为实用的一项功能。实际电网中的电压、电流波形并不一定是理想正弦波，当现场存在大量非线性负载时，可能会出现不同次数的谐波。LD-308可以测试电网中三相电压、电流的2～51次谐波含量以及总谐波含量，并通过柱形图进行显示。对于需要同时关注电能计量和现场电能质量的测试工作来说，这项数据可以作为辅助分析依据。

波形也是现场检测时可以观察的重要参数表现形式。与单纯查看数字不同，波形能够更直观地反映电压、电流信号随时间变化的情况。LD-308能够同时显示Ua、Ia、Ub、Ib、Uc、Ic六个通道的实时波形，方便现场人员结合数字电参量和向量关系进行综合判断。

接线状态严格来说并不是传统意义上的“测量数值”，但在三相电能表现场校验中同样属于非常重要的检测内容。现场电能表表尾接线较多，如果电压、电流极性、相序或者对应关系出现错误，即使电能表本身正常，也可能导致计量结果异常。因此，三相电能表现场校验仪通常需要具备接线分析功能。LD-308具有接线判别功能，可以根据当前接入的电压、电流信号绘制向量图，并结合相位关系判断接线情况，同时对感性负载和容性负载进行相应描述。

CT变比也是现场检测中经常需要关注的参数。当电能表采用电流互感器二次侧电流进行计量，而校验仪通过钳形电流互感器采集一次侧电流时，就需要输入实际CT变比。例如现场CT为500A/5A，则对应变比为100。LD-308设置有CT变比参数，可以用于低压计量装置综合误差测试，同时还设置了低压CT变比测试功能，可测量目标CT的变比、相位关系和极性关系。

在实际现场使用中，还可以关注电压、电流准确度以及功率、电能测试准确度等指标，因为这些参数关系到三相电能表现场校验仪自身测量结果的可靠程度。以LD-308为例，资料显示其电压准确度为±0.05%，内置电流互感器准确度为±0.05%，钳形电流互感器准确度为±0.2%；同时具备相应的有功、无功功率和电能测量准确度指标。

从实际测试流程来看，三相电能表现场校验仪所获取的数据并不是相互独立的。电压和电流决定基本电参量，电压与电流之间的相位关系影响功率计算，功率与时间共同形成电能，而电能表输出的脉冲则用于误差计算。与此同时，向量图、波形、谐波以及接线判别结果，可以帮助现场人员进一步分析异常数据。因此，现场校验不能只关注最后显示的一个误差数值，而应结合多个参数综合判断。

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，除了用于电能表误差校验外，还可以进行电压、电流、频率、相位、有功功率、有功电能、无功功率、无功电能、谐波及波形等相关测量，并具有接线判别、CT变比测试和数据管理等功能。仪器支持三相四线、三相三线以及单相电能表等多种类型的校验，能够满足现场电能表检测和计量回路分析的常见需求。

总体来看，三相电能表现场校验仪能够测量的内容可以分为三类：一类是电压、电流、频率、相位、功率和电能等基础电参量；一类是电能表脉冲、误差等直接用于校验的数据；另一类则是谐波、波形、接线状态和CT变比等用于进一步分析现场计量情况的参数。理解这些参数分别代表什么，以及它们之间有什么关系，是做好电能表现场校验工作的基础。对于需要开展现场计量检测的工作人员而言，选择功能与实际测试任务相匹配的三相电能表现场校验仪，比单纯关注参数数量更重要。
