三相交流标准源的输出能力包括哪些方面？电压、电流、功率与相位全面解析

三相交流标准源的输出能力到底包括哪些方面？是不是只要能够输出三相电压和三相电流，就可以称为标准源？实际上并不是。对于电能计量、电气实验以及相关测试工作来说，三相交流标准源的输出能力不仅体现在“能输出多大的电压和电流”，还包括输出准确度、稳定度、调节范围、相位控制、功率因数、频率以及谐波等多个方面。只有这些参数能够按照测试要求进行稳定、准确的控制，三相交流标准源才能真正发挥标准输出的作用。

三相交流标准源最基础的输出能力是交流电压和交流电流。与普通三相电源不同，标准源通常需要对输出参数进行精细调节，同时保证输出值具有较好的准确性和稳定性。以武汉市龙电电气设备有限公司生产的LD-4SB三相标准功率源为例，其三相电压、电流回路采用独立控制方式，每一相的电压、电流输出参数均可以分别调节，更适合不同试验条件下的标准输出需求。

从电压输出能力来看，LD-4SB交流相电压输出范围为2V～456V，常用档位包括57.7V、100V、220V和380V，并支持内部自动档位切换。电压最小调节细度达到0.01%RG，分辨率为5位有效数字，准确度优于±0.1%RD（30～456V），稳定度优于±0.01%RG/1min。

电流输出则是三相交流标准源另一项核心能力。LD-4SB交流电流输出范围为1mA～24A，常用档位包括0.2A、1A、5A和20A，并支持自动档位切换。电流调节细度为0.01%RG，准确度优于±0.1%RD（10mA～24A），稳定度优于±0.01%RG/1min。

除了电压和电流的大小，三相交流标准源还必须关注输出功率能力。因为在电能计量和相关测试中，最终需要关注的不只是单一的电压、电流参数，还包括有功功率、无功功率和视在功率等量。LD-4SB有功功率准确度优于0.1%RD，无功功率准确度优于0.2%RD，功率输出稳定度优于0.01%/1min，同时有功功率、无功功率和视在功率具有5位有效数字的分辨率。

相位输出能力也是三相交流标准源的重要组成部分。三相系统中的电压、电流并不是只有幅值变化，两者之间的相位关系同样会影响功率计算及相关测试结果。因此，标准源需要具备精细的相位调节能力。LD-4SB相位调节范围为0～359.99°，分辨率为0.01°，准确度达到±0.05°。同时，三相电压、电流的相位可以分相调节。

功率因数输出能力与相位控制密切相关。在实际测试中，通过改变电压和电流之间的相位关系，可以模拟不同的功率因数状态。LD-4SB功率因数调节范围为-1～0～+1，分辨率为0.00001，准确度为0.0005，可以用于不同功率因数条件下的测试。

频率也是三相交流标准源输出能力的重要组成部分。电压和电流即使保持不变，频率发生变化后，设备的工作状态也可能随之变化，因此一些试验需要对频率进行单独设置。LD-4SB频率调节范围为45Hz～65Hz，分辨率达到0.001Hz，准确度为±0.002Hz。

输出波形质量同样值得关注。标准源不仅需要输出相应幅值，还要尽量保持输出波形满足测试要求。LD-4SB交流相电压和交流电流输出失真度均优于0.2%，每相额定输出功率为20VA，这些指标共同影响实际测试时输出信号的质量。

对于一些需要模拟非理想电网条件的试验，三相交流标准源还需要具备谐波输出能力。LD-4SB能够输出2～51次谐波，并支持各次谐波组合叠加，同时可以设置谐波含量及相位，谐波相位相对于基波的调节范围为0～359.99°。

除了输出范围和精度，三相交流标准源还应当具备较丰富的试验点。LD-4SB提供电压50%、80%、100%、110%、120%的常用试验点，电流试验点包括5%、10%、20%、50%、70%、100%、120%，相位试验点包括0.5L、0.8L、1.0、0.8C、0.5C。三相电压、电流幅度可以分别调节，调节细度包括10%、1%、0.1%和0.01%。

从这些参数可以看出，三相交流标准源的“输出能力”并不是一个单独的指标，而是一套综合性能。电压和电流决定基本输出范围，准确度和稳定度决定输出结果是否可靠，分辨率和调节细度影响测试精细程度，相位和功率因数决定功率条件能否准确设置，频率则决定不同频率试验是否能够开展，而谐波输出进一步扩展了标准源的测试范围。

因此，在选购三相交流标准源时，不能只关注“最大输出电压”和“最大输出电流”。如果设备主要用于电能计量或实验室测试，还需要重点查看电压、电流准确度，输出稳定度，相位和功率因数调节能力，频率精度以及谐波输出能力。参数看得越全面，越容易判断一台三相交流标准源是否真正适合自己的测试任务。

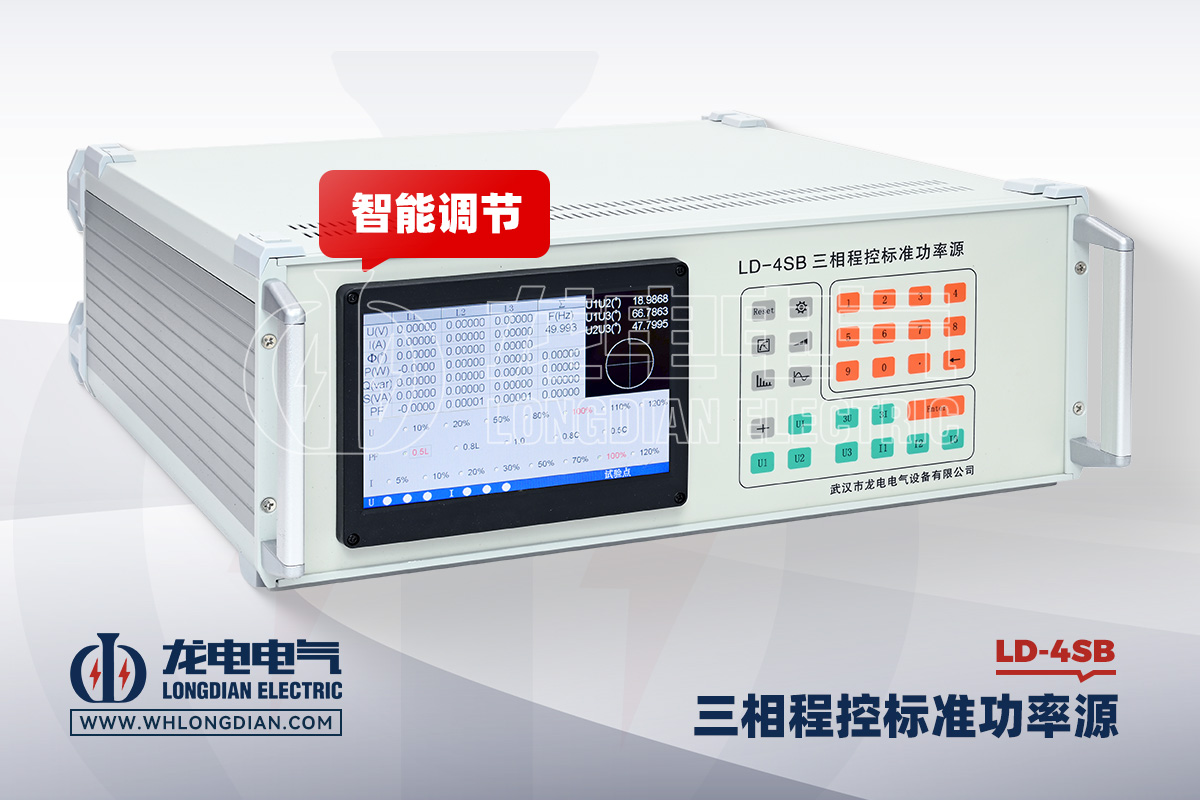

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相交流标准源采用全数字闭环标准源技术，并通过内部标准功率电能表进行数字闭环反馈，能够将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用，主要应用于电能计量行业、电气实验室及相关部门。

简单来说，三相交流标准源的输出能力可以归纳为“幅值可调、参数准确、输出稳定、相位可控、功率可测、频率可调、谐波可设”。对于需要进行标准测试和参数校验的场景，这些能力缺一不可。理解这些核心输出特性，也能帮助用户在面对不同型号的三相交流标准源时，更有针对性地进行比较和选择。
