电能表校验仪的电流输入量程一般是多少？5A、50A、500A怎么选

电能表校验仪的电流输入量程一般是多少？为什么有的设备是5A，有的可以做到50A、500A甚至更大？现场进行三相电能表校验时，究竟应该选择哪个电流量程？对于刚接触电能表现场检测的技术人员来说，电流输入量程是选择电能表校验仪时比较容易产生疑问的一项参数。实际上，量程大小主要与被测回路的实际电流、计量方式以及采用的电流采集方式有关，不是简单地认为量程越大越好。

电能表校验仪中的“电流输入量程”，可以理解为设备或配套电流采集装置所能够测量的电流范围。进行现场校验时，校验仪需要采集被测电能表对应的电流信号，再结合电压信号计算功率和电能，并通过电能脉冲完成误差比较。因此，电流量程既关系到现场能否正常测试，也关系到测量结果是否具有参考价值。

目前现场使用的电能表校验仪，电流采集方式通常可以分为直接输入和通过钳形电流互感器采集两类。对于电流较小、测试条件相对固定的场合，可以采用相应的小电流量程进行测量；对于低压计量装置等一次侧电流较大的现场，则通常需要借助钳形电流互感器采集一次电流，再根据实际情况完成测试。

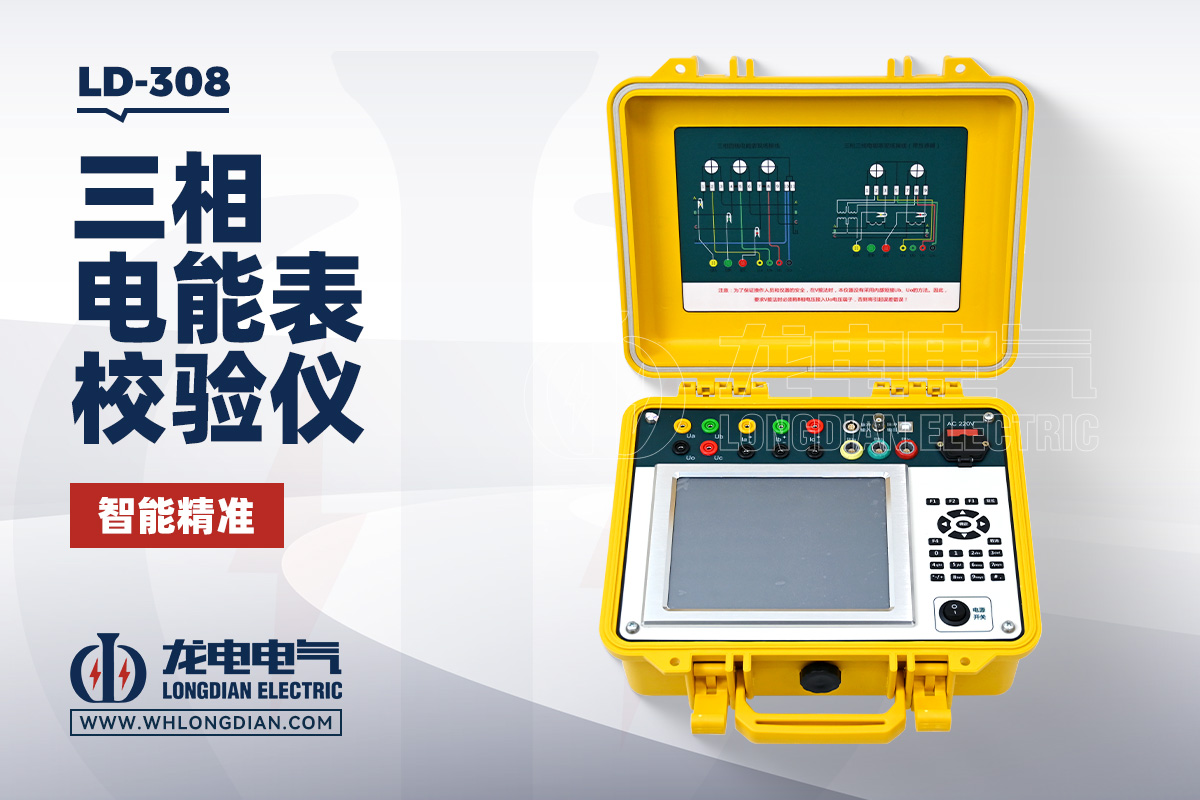

以武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪为例，其内置电流互感器量程为5A，同时支持钳形电流互感器，可选5A、50A、100A、500A、1500A等多种规格。也就是说，这款电能表校验仪可以根据不同现场电流条件选择不同的电流采集量程。

5A是电能表校验中比较常见的电流等级。很多电能表的计量回路采用5A等级电流，特别是在通过电流互感器二次侧进行计量的场景下，5A是现场经常接触到的参数。因此，如果主要面对标准5A电流回路，可以重点关注电能表校验仪是否具备稳定的5A电流测量能力。

需要注意的是，5A并不代表现场一次侧电流只有5A。在采用CT计量的系统中，电能表可能接收的是CT二次侧电流，而现场一次侧可能达到几十安、几百安甚至更高。此时，如果使用钳形电流互感器采集一次侧电流，就需要根据一次电流大小选择合适的量程。例如LD-308提供50A、100A、500A、1500A等钳表量程，就是为了适应不同现场电流条件。

那么，50A、100A、500A和1500A这些量程分别适合什么情况？最基本的判断方法，就是先估算被测回路的实际工作电流，再选择能够覆盖该电流范围的钳形电流互感器。电流量程过小，可能无法满足现场测试要求；量程过大，虽然能够完成测量，但并不意味着测量性能一定更好，因此不能脱离具体测试条件单独追求“大量程”。

以500A量程为例，如果现场低压计量装置的一次侧电流可能达到几百安，那么采用500A规格的钳形电流互感器可以覆盖相应的测试范围。在LD-308的低压计量装置综合误差测试中，就可以根据现场情况选择合适量程的钳形电流互感器，用于采集目标计量装置的一次侧电流。

1500A则更适合一次侧电流较大的低压计量现场。对于大型用电设备或较大容量的低压配电回路，如果一次电流明显高于常规几十安、几百安范围，小量程电流采集方式就难以满足测试需求。此时，可以根据现场实际电流选择更大量程的钳形电流互感器，减少测试过程中因为量程不足带来的限制。

不过，在选择电能表校验仪电流输入量程时，不能只看最大量程，还需要关注不同量程对应的准确度。因为对电能表校验而言，电流不仅是一个“能不能测到”的问题，更是影响有功功率、有功电能等计算结果的重要参数。LD-308资料显示，使用内置电流互感器时，电流准确度为±0.05%；使用钳形电流互感器时，准确度为±0.2%。这说明不同电流采集方式对应的测量指标并不完全相同。

因此，电能表校验仪电流量程的选择，应当同时考虑“测量范围”和“测量准确度”。如果实际测试对象属于5A电流回路，通常应优先考虑与其匹配的电流测量方式；如果需要测试较大一次电流，则应结合钳形电流互感器量程进行选择。最终目的不是追求最大的数字，而是在满足现场电流范围的前提下，获得适合当前测试任务的测量结果。

另一个需要注意的问题是CT变比。假设现场CT铭牌为500A/5A，那么一次侧最大额定电流为500A，二次侧额定电流为5A，对应变比为100。此时如果电能表采用CT二次侧5A进行计量，而电能表校验仪采用钳形电流互感器采集一次侧500A电流，那么在测试参数中就需要正确设置CT变比。LD-308提供CT变比参数，用于这类计量场景下的测试换算。

所以，看到“5A量程”和“500A量程”时，不能直接理解成500A的校验仪比5A的校验仪高一个等级。实际上，它们往往对应不同的电流采集方式和不同的现场使用条件。一个主要用于较小电流或二次侧计量回路，另一个主要用于一次侧大电流采集，两者解决的是不同问题。

电流量程与电能表类型也有一定关系。三相四线、三相三线以及单相电能表，都可能采用不同的电流接入形式。有些电能表直接接入电流，有些电能表则通过CT进行电流转换。因此，在使用三相电能表现场校验仪之前，除了确认电能表是三相三线还是三相四线，还需要确认电流回路是直接接入还是CT接入，再决定电流采集方式和量程。LD-308支持三相三线、三相四线以及单相电能表校验。

在实际测试过程中，电流量程设置错误可能带来两个方面的问题。一方面，量程过小可能无法覆盖实际测试电流；另一方面，量程选择与现场实际情况不匹配，也可能影响测试数据的稳定性。因此，现场人员不能只看被校电能表的铭牌电流，还要结合实际运行电流、CT一次侧与二次侧关系以及校验仪所采用的电流采集方式综合判断。

如果现场采用钳形电流互感器，还需要关注钳口和极性。LD-308相关资料明确要求，钳形电流互感器的极性端为电流流入端，使用前需要检查钳口清洁情况以及钳口是否闭合严密。如果钳口存在间隙，可能带来测量误差；同时，仪器配套的A、B、C三相钳形电流互感器已经与仪器进行综合调试，使用时不能随意互换。

对于现场校验人员来说，选择电能表校验仪电流量程，可以按照“先确认被测电流，再确认采集方式，最后确认准确度”的思路进行。先确定现场电流大致范围，再判断应该采集CT二次侧还是一次侧，之后查看对应电流量程及准确度指标。这样比单纯按照“量程越大越好”的思路选设备更加合理。

除了电流量程，电能表现场校验还需要关注电压范围。因为电压和电流共同参与功率、电能计算，两者必须同时处于校验仪允许的测量范围内。LD-308的电压测试范围为AC30～450V，电流则可以根据内置5A互感器或不同规格的钳形电流互感器进行选择。

对于需要检测低压计量装置综合误差的现场，大电流钳形电流互感器尤其具有实际意义。因为综合误差可能来自电能表、低压CT以及接线等多个环节，单独测试电能表并不能完全解释计量装置的实际误差。LD-308可以使用较大量程的钳形电流互感器检测低压计量装置综合误差，并进一步结合电能表校验、接线判别以及CT变比测试查找可能的故障点。

这里还要提醒一点，电能表校验仪的电流量程不是越多越好，关键要看是否覆盖自己的实际工作场景。对于主要进行电能表二次侧检测的用户，5A类量程可能已经能够满足常见需求；对于需要进行低压计量装置现场测试的用户，则可能更需要50A、100A、500A甚至1500A等钳形电流量程。实际选择时，应结合日常测试对象进行判断。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-308三相电能表现场校验仪，在电流测量方面提供了内置5A电流互感器，同时支持5A、50A、100A、500A、1500A等规格的钳形电流互感器，可以根据不同电流条件选择对应的采集方式。对于现场开展三相电能表校验、低压计量装置综合误差测试等工作，可以根据实际回路电流和CT结构进行量程匹配。

总的来说，电能表校验仪的电流输入量程并没有一个适用于所有设备和所有现场的固定数值。常见的5A主要对应较小电流或计量二次侧场景，而50A、100A、500A、1500A等更大量程，则主要用于不同一次侧电流条件下的钳形采集。选择电流量程时，应同时考虑实际电流、CT变比、采集方式和准确度要求。对于三相电能表现场校验而言，只有量程与实际测试条件匹配，才能更好地保证现场测试工作的正常进行。
