三相交流标准源的电压电流量程怎么选？量程选择方法与注意事项

三相交流标准源的电压电流量程怎么选？是量程越大越好，还是应该尽量选择接近被测设备额定值的范围？很多用户在选择三相交流标准源时，首先会看最大电压和最大电流，但真正影响测试效果的，不只是“能输出多大”，还包括量程档位是否合适、输出准确度是否满足要求、低值输出时的分辨率是否够用，以及实际测试点是否处于设备较合适的工作范围内。对于电能计量、电气实验等场景，量程选择应当围绕被测对象和测试要求来确定。

三相交流标准源的量程选择，首先要看被测设备需要多大的电压和电流。假如测试对象主要工作在380V三相系统，那么选择能够覆盖380V测试点的电压量程即可；如果还需要测试57.7V、100V、220V等常见电压，则应进一步确认标准源是否具备对应档位。电流量程也是同样的道理，要根据实际试验电流确定，而不是单纯追求一个很大的最大输出值。

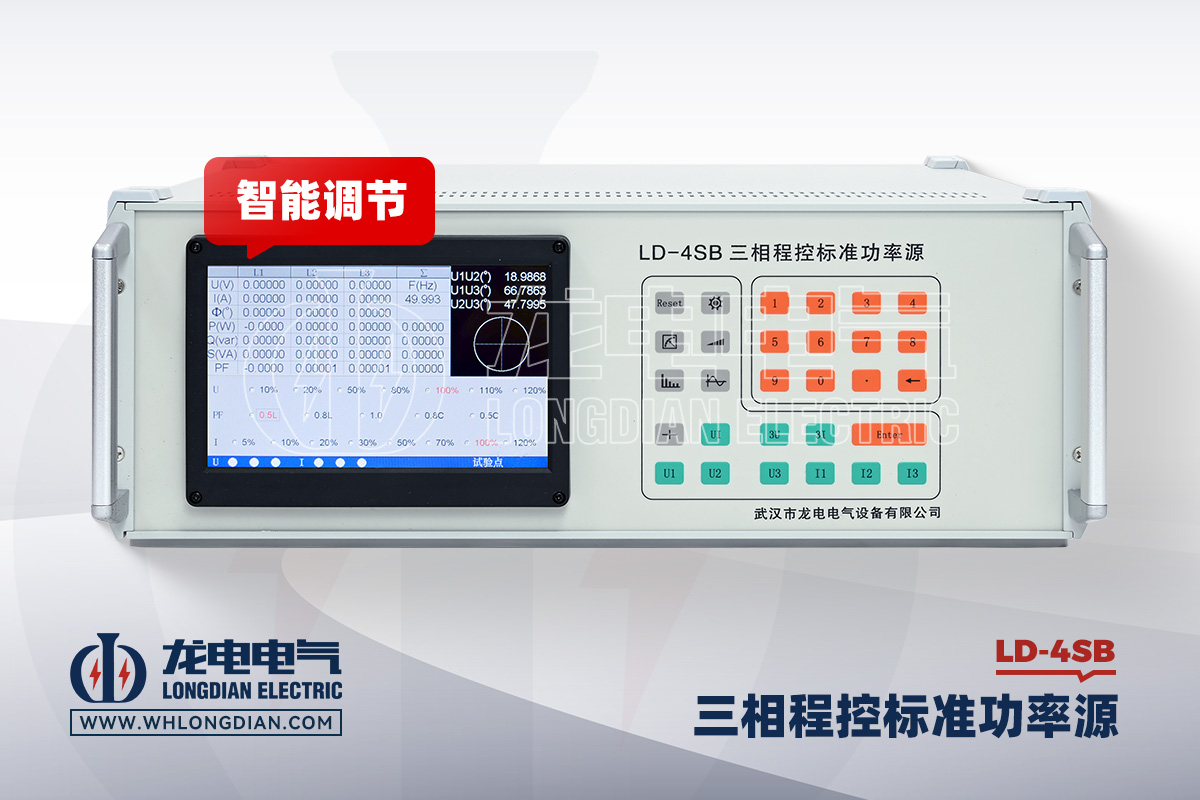

武汉市龙电电气设备有限公司生产的LD-4SB三相交流标准源，交流相电压输出范围为2V～456V，并设置57.7V、100V、220V、380V等电压档位，设备能够根据设定自动切换档位。交流电流输出范围为1mA～24A，设置0.2A、1A、5A、20A等档位，同样支持自动档位切换。

为什么要设置不同量程档位，而不是直接使用一个大范围？核心原因之一就是不同测试点对应的调节和输出要求并不一样。LD-4SB的电压、电流调节细度均达到0.01%RG，并采用5位有效数字分辨率。合理选择量程，可以让目标测试点处于更合适的档位范围内，便于进行精细调节。

在选择电压量程时，可以先按照“被测设备额定电压+实际测试点”进行判断。例如测试过程中只需要220V左右的交流电压，就应优先关注对应的220V档位，而不是只看设备能够输出到456V。若测试要求覆盖多个电压等级，则需要确认三相交流标准源是否能够在这些范围内方便地切换和调节。LD-4SB提供57.7V、100V、220V、380V四个常用电压档位，覆盖了多种三相计量和电气测试中常见的电压条件。

电流量程的选择也不能只看最大输出值。对于小电流测试，如果设备主要使用20A量程，那么在较小电流条件下是否仍然具有合适的分辨率和准确度，就需要重点关注。LD-4SB电流输出范围可从1mA一直覆盖到24A，并设置0.2A、1A、5A、20A多个档位，通过不同档位适配不同电流测试条件。

除了量程范围，还要看在具体量程内能够达到怎样的准确度。LD-4SB交流相电压输出准确度优于±0.1%RD（30～456V），交流电流输出准确度优于±0.1%RD（10mA～24A）。这意味着在选择三相交流标准源时，不能只看“2V～456V”或者“1mA～24A”这样的最大范围，还要结合具体测试值和对应的准确度条件进行判断。

对于需要进行精细计量测试的用户来说，稳定度同样需要考虑。量程选得合适只是第一步，如果输出在测试过程中出现明显漂移，也会影响被测设备的读数。LD-4SB交流相电压和交流电流输出稳定度均优于±0.01%RG/1min，同时满负载调整率小于±0.01%RG。

实际选择时，还要结合被测设备的测试点范围来判断。LD-4SB提供多种常用试验点，其中电压包括50%、80%、100%、110%、120%，电流包括5%、10%、20%、50%、70%、100%、120%。三相电压和电流的幅度还可以分别调节，调节细度包括10%、1%、0.1%和0.01%。 这些功能能够让标准源不只是完成单一额定值输出，还可以覆盖多个测试点。

因此，三相交流标准源的电压量程选择，可以按照“先看被测设备额定值，再看测试点范围，最后看准确度和调节能力”的思路进行。比如测试主要围绕57.7V、100V、220V和380V展开，那么设备是否提供这些档位就非常关键；如果测试过程中还涉及额定值上下偏移，则还要确认量程是否覆盖相应测试范围。

电流量程则更需要注意大小电流兼顾的问题。对于只做大电流测试的场景，可以重点关注5A、20A等较大量程；如果测试对象涉及较小电流，则应关注1mA～0.2A等低电流范围以及对应的准确度指标。LD-4SB能够覆盖1mA～24A，并提供多个电流档位，可以适应不同电流测试点。

还有一点容易被忽视：电压和电流量程并不是孤立选择的。对于功率测试来说，电压、电流以及两者之间的相位关系共同影响最终的功率参数。因此，如果设备用于有功功率、无功功率或功率因数测试，就不能只根据单独的电压量程或电流量程进行判断，还需要看标准源整体的功率输出能力和相位控制能力。

LD-4SB有功功率准确度优于0.1%RD，无功功率准确度优于0.2%RD，功率输出稳定度优于0.01%/1min；功率因数调节范围为-1～0～+1，分辨率0.00001，准确度为0.0005。 这些参数可以作为选择三相交流标准源时的参考依据。

需要注意的是，量程并不是越大越好。量程过大而测试点长期处于较低比例的区域，并不一定能够带来更好的测试效果。因此，在满足最大测试需求的前提下，更重要的是看设备有没有合适的分档、较细的调节能力，以及厂家是否明确给出了对应工作范围内的准确度和稳定度指标。

对于三相交流标准源的选型，可以把重点归纳为三个问题：第一，被测设备最高需要多少电压和电流；第二，日常测试主要集中在哪些电压、电流试验点；第三，在这些试验点上，标准源能否提供满足要求的准确度、稳定度和分辨率。只要这三个问题明确，量程选择通常就不会偏离实际需求。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相交流标准源采用全数字闭环标准源技术，内部配置标准功率电能表，并以此进行数字闭环反馈，可将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用。 对于电能计量和电气实验等需要多种输出条件的场景，可以根据实际测试要求选择对应的电压、电流档位。

总的来说，三相交流标准源的电压电流量程选择不是单纯比较“最大能输出多少”，而是要看实际测试需求是否与设备量程、档位、准确度和调节能力相匹配。电压主要关注测试等级和覆盖范围，电流需要兼顾大电流与小电流测试，最终还要结合功率、相位、功率因数等参数综合判断。量程选得合适，才能让三相交流标准源真正服务于实际测试工作，而不是单纯拥有一个看起来很大的输出范围。
