三相标准源的频率范围与调节精度怎么看？45～65Hz参数详解

三相标准源的频率范围是多少？频率调节精度又应该怎么看？为什么有些设备标注45～65Hz，有些只提供固定50Hz或60Hz？对于电能计量、电气实验以及相关测试来说，频率并不是一个附带参数，而是三相标准源输出条件的重要组成部分。尤其是在需要模拟不同交流工作状态时，不仅要关注设备“能不能调频”，还要看频率范围、分辨率和准确度分别达到什么水平。

三相标准源的频率，简单来说就是输出交流电压和电流信号每秒变化的周期数，单位通常为Hz。50Hz表示交流信号每秒完成50个周期，60Hz则表示每秒完成60个周期。在测试过程中，频率发生变化时，电压和电流信号的周期也会随之改变，因此对于一些对频率敏感的测试项目，需要标准源能够按照要求输出相应频率。

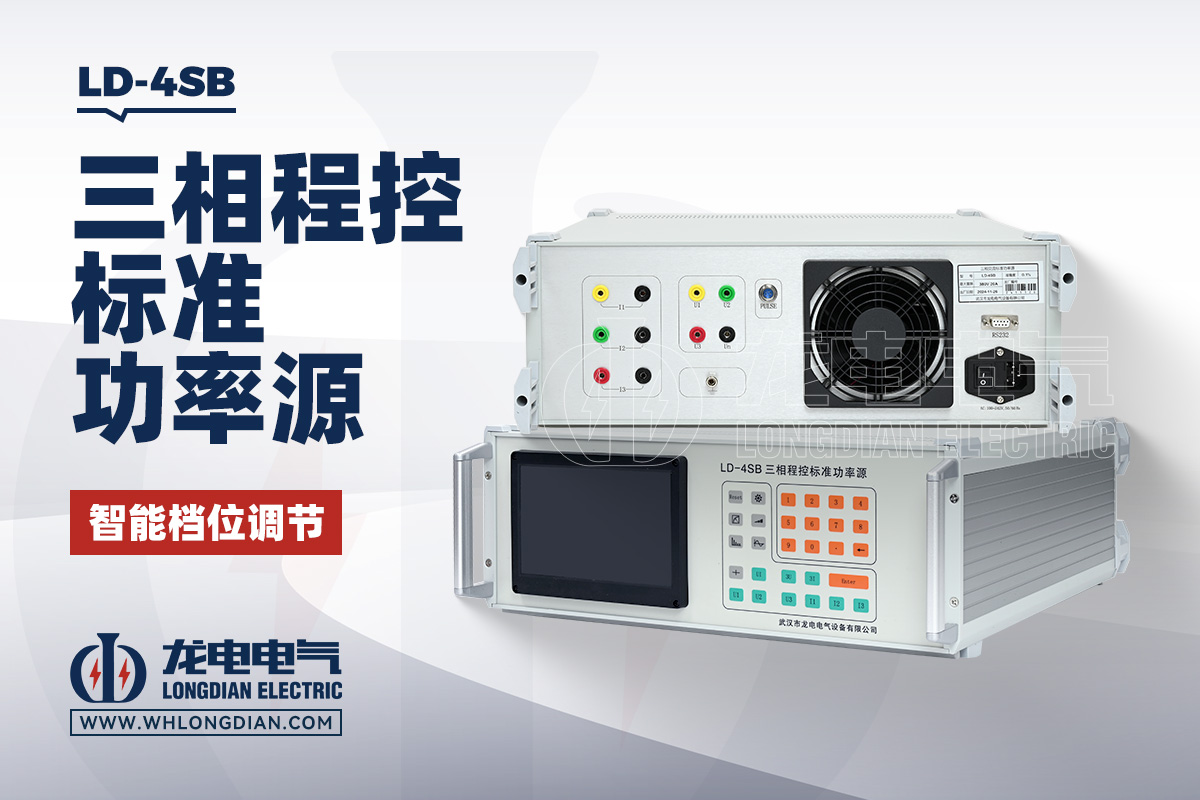

判断三相标准源的频率性能，首先要看“频率范围”。频率范围表示设备能够输出和调节的最低频率与最高频率。例如武汉市龙电电气设备有限公司生产的LD-4SB三相标准源，频率调节范围为45Hz～65Hz，覆盖常用50Hz、60Hz工作频率，同时还可以在这一范围内进行连续调节。

仅仅知道45～65Hz还不够，还需要看频率分辨率。频率分辨率表示设备在设置频率时能够细化到什么程度。LD-4SB频率分辨率达到0.001Hz，也就是说，在设备规定的调节范围内，可以对频率进行较细的数值设置。对于需要进行不同频率试验点验证的场景，这一参数具有较实际的意义。

频率准确度则是另外一个概念。分辨率解决的是“频率能调多细”，准确度解决的是“实际输出频率与设定值之间有多接近”。LD-4SB频率准确度为±0.002Hz。 因此，在看三相标准源频率参数时，应当把45～65Hz、0.001Hz和±0.002Hz放在一起理解，而不能只关注其中一个数字。

举个简单的例子，如果测试要求输出50Hz，那么45～65Hz决定了设备是否覆盖这个频率；0.001Hz分辨率决定50Hz附近能够进行多细的参数设置；±0.002Hz准确度则用于评价实际输出频率与设定值之间的偏差。三者分别对应范围、设置精细程度和实际输出准确程度。

三相标准源的频率控制还需要结合电压和电流输出一起看。LD-4SB采用三相电压、电流回路独立控制方式，每一相电压和电流输出参数都可以分别调节。 频率则属于整个三相交流输出的重要基础参数，相关资料中明确给出了45～65Hz的调节范围以及对应的分辨率和准确度指标。

为什么电能计量和电气实验中需要关注频率？原因很简单，不同测试条件下，被测设备需要接收到不同参数组合的交流信号，而频率就是其中的重要条件之一。标准源除了改变电压和电流幅值外，还需要根据测试项目设定对应频率，从而构造完整的测试环境。

在选择三相标准源时，还要注意区分“频率范围”和“频率调节细度”。例如，某台设备如果能够输出40～70Hz，说明它的覆盖范围较宽，但如果调节分辨率较粗，那么设置某些精细测试点时并不方便。反过来，一台设备即使分辨率较高，如果频率范围过窄，也可能无法覆盖实际测试需要。因此，这两个指标需要同时考虑。

LD-4SB除频率参数外，还对交流电压和电流的调节提供了较细的控制能力。交流相电压最小调节细度为0.01%RG，电流调节细度同样为0.01%RG；电压和电流均具有5位有效数字分辨率。 这意味着在进行综合参数测试时，用户不仅可以改变频率，还可以对电压、电流进行较细的设置。

频率与相位之间也存在密切关系。对于交流信号而言，频率描述周期变化速度，而相位描述不同交流量之间的时间位置关系。在三相标准源测试中，两者通常需要结合起来考虑。LD-4SB相位调节范围为0～359.99°，分辨率0.01°，准确度±0.05°。 因此，在涉及三相电压、电流相位关系的测试中，频率和相位都属于需要重点关注的输出参数。

频率同样会参与功率相关测试条件的构建。LD-4SB能够输出有功功率、无功功率和视在功率，其中有功功率准确度优于0.1%RD，无功功率准确度优于0.2%RD，功率输出稳定度优于0.01%/1min。 因此，如果三相标准源用于功率或电能相关测试，频率参数不能被单独拿出来看，而应与电压、电流、相位和功率因数一起考虑。

除了基础频率输出，一些测试还会涉及谐波信号。LD-4SB支持2～51次谐波输出，并能够进行各次谐波组合叠加，同时设置谐波含量和相对于基波的相位。 在这类测试中，基波频率是整个输出信号的基础，因此频率准确度和稳定性同样需要关注。

从选型角度来说，三相标准源的频率参数可以重点看四项内容：第一是频率范围，看是否覆盖实际测试所需频率；第二是分辨率，看频率能够设置得多细；第三是准确度，看实际输出与设定值之间的偏差；第四是频率控制方式，看设备能否方便地设置不同测试点。

对于普通只需要固定50Hz输出的场景，频率范围可能不是首要考虑因素；但对于电能计量、电气实验以及需要进行多工况模拟的测试，就应该重点查看频率调节能力。如果测试项目同时涉及50Hz、60Hz以及附近频率点，45～65Hz这样的输出范围就具有比较直接的应用价值。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LD-4SB三相标准源采用全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，可将电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数作为标准量使用。 在频率方面，设备提供45～65Hz调节范围、0.001Hz分辨率和±0.002Hz准确度，可以根据实际测试要求设置相应频率。

需要强调的是，频率“范围大”并不等于频率“精度高”。例如，频率范围主要反映设备能够覆盖多宽的频率区间，而准确度和分辨率分别反映实际输出与设定值之间的偏差以及设置的细致程度。评价一台三相标准源的频率性能，应把几个参数结合起来看，而不是只比较一个最大频率或最小频率数字。

总体来看，三相标准源的频率参数主要由频率范围、分辨率和准确度构成。LD-4SB的45～65Hz频率范围覆盖常见工频测试需求，0.001Hz分辨率便于精细设置，±0.002Hz准确度则体现了实际频率输出的控制能力。对于需要进行电能计量和电气试验的用户来说，看懂这三个参数，就能够更准确地判断一台三相标准源是否适合自己的测试任务。
