直流断路器安秒特性测试仪主要检测什么？核心检测项目有哪些

直流断路器安秒特性测试仪主要检测什么？为什么直流断路器需要进行安秒特性测试？在变电站直流系统中，直流断路器承担着故障保护和线路分级保护的重要作用。当上下级直流断路器的动作特性不匹配时，下级设备发生短路故障，可能造成上一级断路器越级跳闸，进而影响其他馈电线路以及相关一次设备的正常运行。因此，对直流断路器进行安秒特性测试，重点就是检查其电流与动作时间之间的对应关系，同时验证不同保护级之间的配合情况。

直流断路器安秒特性测试仪的核心检测内容，首先是电流—动作时间特性测试。测试过程中，仪器向被测直流断路器输出设定测试电流，并记录断路器从开始试验到自动分断所经历的时间，同时采集实际测试电流和动作状态。通过不同电流倍数下的测试结果，可以形成电流倍数与脱扣时间之间的曲线，从而直观反映直流断路器的安秒特性。LDZKC-1000A直流断路器安秒特性测试仪测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，可用于不同测试条件下的动作时间记录。

在具体检测项目中，单点测试是直流断路器安秒特性测试的基础项目。用户设置试验电流比后启动测试，设备记录开始时间、电流倍数、测试时长、实际电流以及断路器动作状态等数据。测试完成后，还可以通过曲线查看测试电流和分断时间的对应关系，其中横坐标为电流倍数I/In，纵坐标为脱扣时间，并采用对数坐标进行显示。这类测试适合对某一个指定电流倍数下的动作情况进行针对性检查。

除了单点测试，全点测试也是直流断路器安秒特性测试仪的重要检测项目。全点测试可以根据设定的测试次数、起始电流比以及累加步长，自动完成多个电流点的连续测试。与单点测试相比，全点测试能够获得多个电流倍数下的测试数据，更适合用于分析直流断路器完整的动作特性曲线，为判断断路器的动作规律和特性是否符合预期提供数据依据。

回路测试主要用于检查多个直流断路器串联或配合情况下的动作情况。设备可以设置多个断路器的额定电流，并输入相应测试电流进行试验，资料中规定最多可设置5个断路器。完成测试后记录实际脱扣的断路器位号，由此可以观察不同保护级之间的动作关系。对于采用多级直流馈电结构的变电站而言，这类检测对于分析直流保护的级差配合具有实际意义。

内阻测试则属于直流断路器及测试回路的辅助检测项目，其主要作用是测试回路内阻。测试完成后，仪器直接显示回路内阻值。通过内阻测试，可以为现场判断测试回路状态、分析实际测试电流与设定值之间的差异提供参考。资料中也指出，当设置测试电流与实际测试电流存在差异时，可能受到被测直流断路器触头接触电阻以及连接线电阻的影响，因此实际试验应以实测电流为准。

脱扣测试重点检测直流断路器在逐步增加测试电流条件下的脱扣电流。测试时可以设置电流步长、时间步长、起始电流和终止电流，仪器按照设定条件自动增加测试电流，直到断路器发生脱扣，并记录脱扣时的电流值以及整个测试过程的运行时间。对于需要确定断路器实际脱扣电流的场景，脱扣测试能够提供更直接的测试结果。

从检测目的来看，直流断路器安秒特性测试并不只是简单测量一个动作电流或动作时间，而是通过不同测试方式，对动作电流、动作时间、电流倍数、脱扣状态以及保护回路之间的配合关系进行综合验证。尤其是在变电站直流保护系统中，安秒特性数据可以用于分析上下级断路器之间是否存在动作配合问题，从而为直流系统保护级差校验提供测试依据。

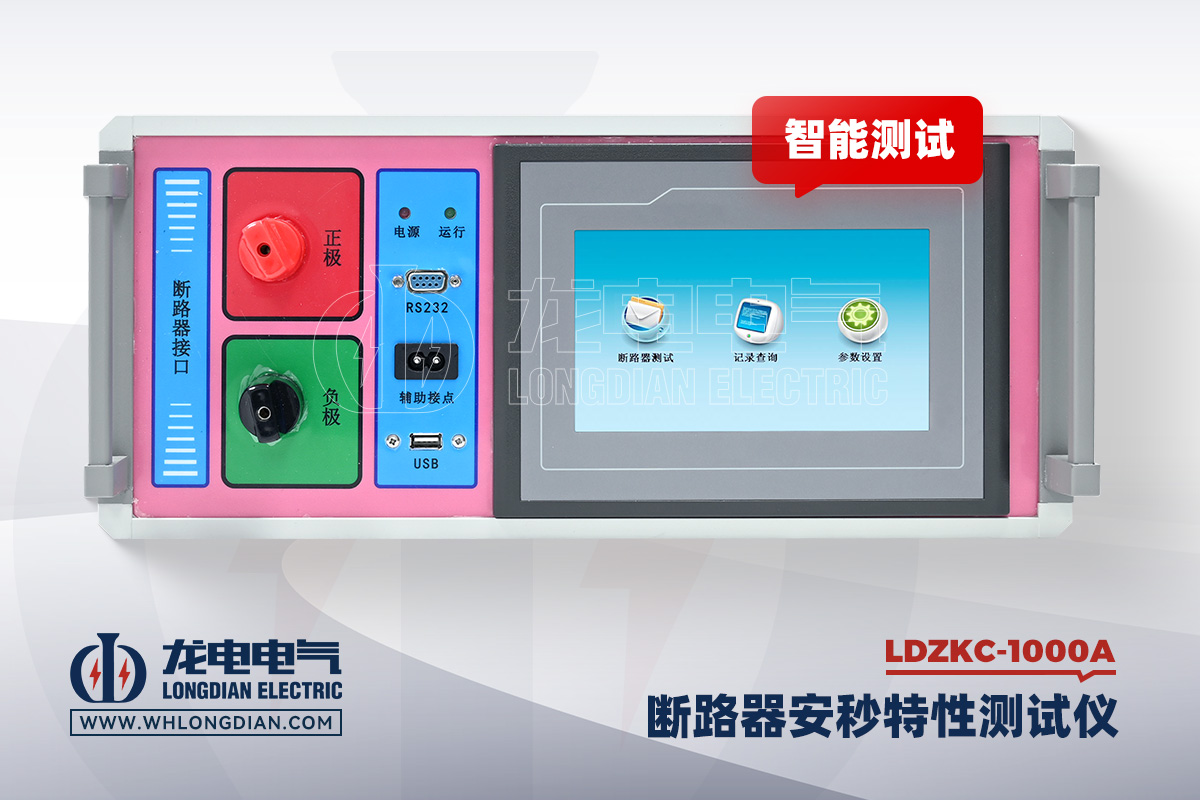

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，面向变电站现场直流保护电器测试需求设计。设备测试电流范围为1～1000A，输出电流稳定性≤±1%，测试电流纹波系数小于1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，适用于直流断路器安秒特性、回路配合以及相关动作参数的现场检测。

在实际应用中，直流断路器安秒特性测试仪可以根据不同检测目的选择单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。测试完成后，相关数据还可以进行查询和导出，用于后续的数据整理和测试报告生成，使现场测试结果更加便于保存和分析。

因此，直流断路器安秒特性测试仪主要解决的是“断路器在不同电流条件下何时动作、以多大电流脱扣，以及多级保护之间如何配合”这几个核心问题。对于变电站直流系统运行维护、设备投运前检查以及保护特性校验而言，准确获取断路器的电流—时间特性，是判断直流保护电器动作性能和保护配合情况的重要测试手段。
