直流断路器安秒特性测试仪核心参数有哪些？关键技术指标详解

直流断路器安秒特性测试仪核心参数有哪些？选型时应该重点关注哪些技术指标？对于需要开展直流断路器安秒特性试验的变电站、检修单位和试验人员来说，测试仪的电流输出范围、输出稳定性、时间记录范围以及时间分辨率，直接关系到实际测试工作的适用范围和数据获取能力。因此，了解直流断路器安秒特性测试仪的核心参数，是判断设备能否满足现场试验要求的重要环节。

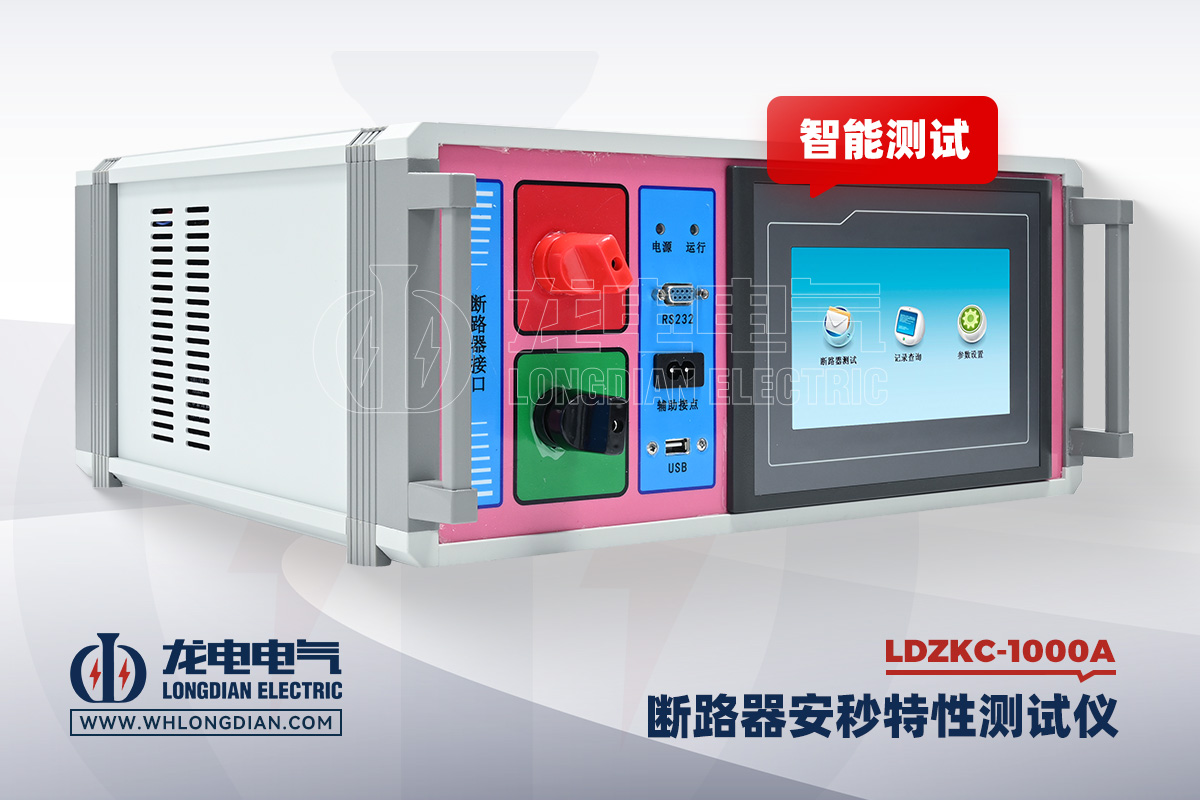

在直流断路器安秒特性测试过程中，测试电流是首先需要关注的参数。测试电流范围决定了直流断路器安秒特性测试仪能够覆盖多大范围的试验需求。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，能够根据不同被测断路器的测试要求设置相应试验电流。对于现场需要开展不同电流条件下的动作特性测试而言，较宽的电流测试范围能够覆盖更多测试场景。

测试电流稳定性也是直流断路器安秒特性测试仪的重要技术参数。安秒特性测试需要在设定的电流条件下获取断路器的动作时间，如果实际输出电流波动较大，就会影响测试数据的分析。因此，除了关注最大测试电流，还需要关注设备在测试过程中的电流稳定能力。LDZKC-1000A直流断路器安秒特性测试仪的测试电流纹波系数小于1%，输出电流稳定性为≤±1%，这些参数能够反映测试过程中输出电流的控制水平。

时间记录范围决定了直流断路器安秒特性测试仪能够记录多长时间的动作过程。直流断路器在不同试验电流下，其动作时间可能存在较大差异，因此测试设备需要具备相应的时间记录能力。LDZKC-1000A直流断路器安秒特性测试仪的时间记录范围为0.001s～1000s，覆盖从毫秒级到较长时间段的测试记录，可用于不同测试条件下的动作时间采集。

时间分辨率是评价直流断路器安秒特性测试仪时间测量能力的另一项重要指标。时间分辨率越明确，越有利于记录断路器实际动作过程中的时间变化。LDZKC-1000A直流断路器安秒特性测试仪的最小时间分辨率为0.001s，即0.001秒，通过时间数据可以记录测试过程中断路器的动作情况，并与对应的测试电流进行关联分析。

除了电流和时间参数，测试功能的完整程度同样是选择直流断路器安秒特性测试仪时需要考虑的内容。一台用于现场测试的设备，不仅需要完成某一个固定测试点，还应能够根据实际试验需求开展不同类型的测试。LDZKC-1000A直流断路器安秒特性测试仪设置有单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可以分别用于不同测试目的。

其中，单点测试主要针对指定电流倍数开展测试，并记录测试时间、电流值和动作状态；全点测试则可以设置测试次数、起始比值和累加步长，对多个电流点进行连续测试。对于需要获取多组测试数据并分析断路器动作特性的场景，这两种测试方式具有不同的使用特点。

回路测试功能主要用于多个直流断路器的动作配合测试，资料中支持最多5个断路器进行相关测试。测试时可以输入相应断路器的额定电流和测试电流，完成测试后记录实际发生脱扣的断路器位号。对于需要检查多级直流保护动作关系的现场试验，回路测试也是直流断路器安秒特性测试仪的重要功能之一。

脱扣测试功能则更加侧重断路器脱扣电流的测量。测试时可以设置起始电流、终止电流、电流步长以及时间步长，测试电流按照设定条件自动增加，直到断路器发生脱扣，并记录脱扣电流以及运行时间。因此，在关注断路器实际脱扣电流的试验中，需要重点考察直流断路器安秒特性测试仪是否具备相应的自动测试和记录能力。

设备体积和重量也是现场使用时比较实际的参数。尤其是变电站检修、现场试验等工作，对测试设备的携带和转移有一定要求。LDZKC-1000A直流断路器安秒特性测试仪本体尺寸为230mm×450mm×500mm，配合铝合金仪表箱及附件后的尺寸为290mm×530mm×550mm，设备重量为12.5kg，附件重量为10kg，采用铝合金仪表箱包装，定位于现场测试使用。

从实际选型角度来看，直流断路器安秒特性测试仪的核心参数并不是单独看某一个数值，而需要结合具体试验要求综合判断。对于常见的直流断路器安秒特性测试，应重点关注测试电流范围、测试电流纹波系数、输出电流稳定性、时间记录范围和最小时间分辨率；如果现场还需要开展保护级差配合、回路内阻以及脱扣电流测试，则还需要进一步关注设备所具备的测试功能。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并配置单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可用于直流断路器动作特性及相关保护测试。

因此，判断一款直流断路器安秒特性测试仪是否适合现场应用，建议首先根据被测断路器的试验电流和动作时间范围确定基本参数，再结合测试精度、测试功能以及设备便携性进行综合选择。只有参数范围与实际试验需求相匹配，测试设备获取的数据才更具实际参考价值。
