直流断路器安秒特性测试仪的主要功能有哪些？核心功能一览

直流断路器安秒特性测试仪主要有哪些功能？不同功能分别用于检测什么？在变电站直流系统中，直流断路器承担着线路保护的重要作用，除了关注断路器是否能够正常分断，还需要了解其在不同电流条件下的动作时间、脱扣电流以及多级保护之间的动作配合情况。因此，一台直流断路器安秒特性测试仪的功能是否完整，直接关系到现场测试项目能否顺利开展。根据实际测试需求，直流断路器安秒特性测试仪通常需要覆盖单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。

单点测试是直流断路器安秒特性测试仪的基础测试功能。通过设置试验电流比，对指定电流条件下的断路器进行测试。测试过程中，设备能够记录开始时间、电流倍数、测试时长、实际电流以及动作状态等数据，断路器动作后自动结束测试，同时在曲线上显示对应的测试点。测试曲线以电流倍数I/In为横坐标、脱扣时间为纵坐标，可以直观反映某一测试点下的断路器动作情况。

全点测试功能主要用于获取多个测试点的数据。与单点测试相比，全点测试可以设置电流比测试次数、起始比值以及累加步长，按照设定条件依次完成多次测试。通过多个测试点的数据，可以更完整地观察直流断路器在不同电流倍数下的动作时间变化，从而为安秒特性曲线分析提供较为完整的测试数据。

回路测试功能主要用于多个直流断路器之间的动作配合测试。测试时可以设置多个断路器的额定电流，并输入相应测试电流进行试验，资料中支持最多5个断路器参与回路测试。测试完成后，可以记录实际发生脱扣的断路器位号，用于观察不同断路器之间的动作关系。这项功能对于检查直流保护级差配合具有较强的针对性。

内阻测试是直流断路器安秒特性测试仪提供的一项回路辅助检测功能。其主要作用是测试测试回路的内阻，启动内阻测试后，设备经过数秒即可显示回路内阻值。在实际测试过程中，如果设定测试电流与实际测试电流存在差异，还可以结合断路器触头接触电阻以及连接线电阻等因素进行分析，并以实际测得的电流值作为测试依据。

脱扣测试功能主要用于测量直流断路器的实际脱扣电流。测试前可以设置起始电流、终止电流、电流步长和时间步长，设备启动后按照设定条件自动增加测试电流，直到被测断路器发生脱扣，并记录脱扣电流和运行时间。通过这种测试方式，可以更加直接地获得断路器发生脱扣时对应的实际电流值。

除了上述测试功能，直流断路器安秒特性测试仪还具备测试数据记录和查询功能。完成单点测试、全点测试或回路测试后，相关数据可以进行保存，并按照测试时间进行查询。设备支持对单点测试、全点测试、回路测试和内阻测试数据进行筛选查看，最多可以保存30组数据，便于现场人员对历史测试结果进行对比和管理。

测试数据导出也是设备现场应用中的一项实用功能。测试完成并保存数据后，可以通过U盘导出单点数据、全点数据和回路数据，导出的数据可以进一步通过配套的数据报表工具进行处理，形成测试数据报表。这样可以减少现场测试数据整理的工作量，同时便于后续存档和查阅。

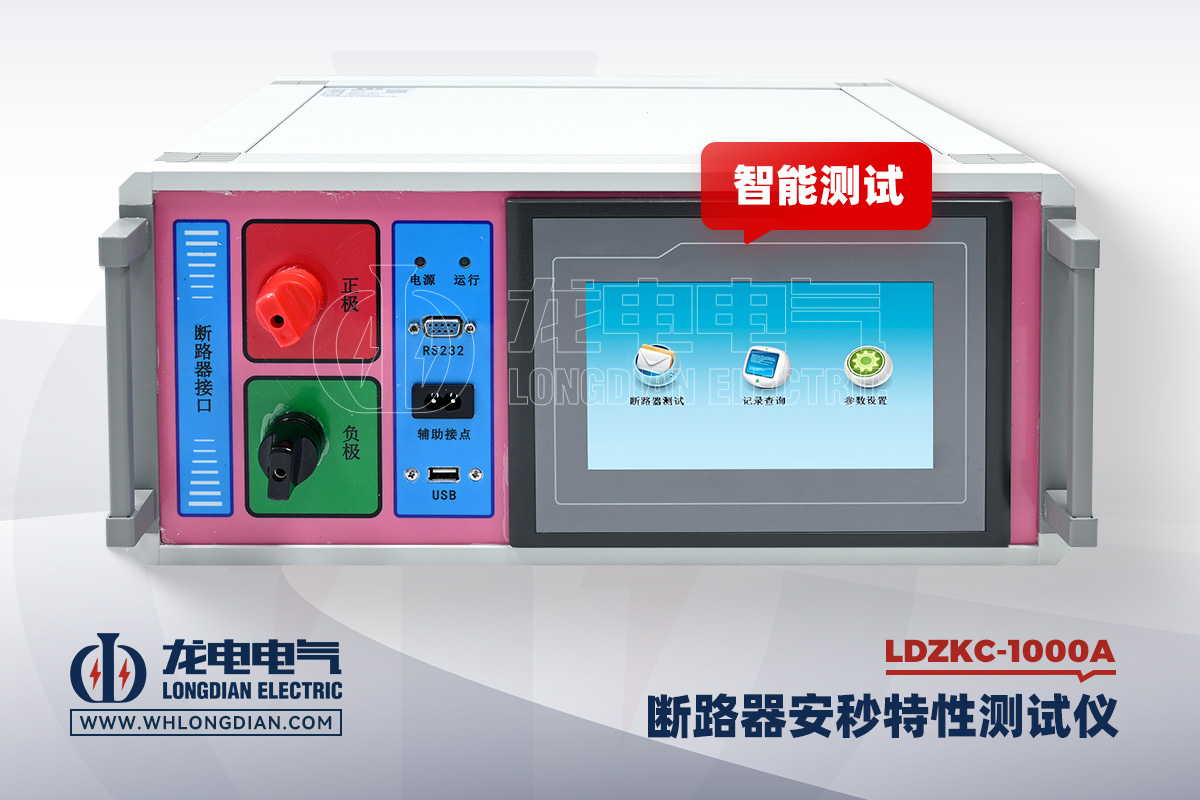

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，针对变电站直流保护电器现场测试需求，可实现单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。设备测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，能够对直流断路器的动作时间、测试电流以及脱扣状态等相关数据进行记录。

从实际应用来看，直流断路器安秒特性测试仪的不同功能对应不同测试目的：单点测试侧重某一电流点的动作特性，全点测试用于获取多点测试数据，回路测试用于观察多个断路器的动作配合，内阻测试用于检测测试回路内阻，脱扣测试则主要用于获得断路器的实际脱扣电流。将这些功能结合起来，可以较为全面地完成直流断路器相关动作特性的现场检测。

因此，选择直流断路器安秒特性测试仪时，不能只关注测试电流范围，还应结合实际试验项目考察设备的测试功能、数据记录能力以及数据导出方式。对于需要开展直流断路器安秒特性及保护级差相关试验的场合，功能覆盖是否完整，是评价测试设备实用性的一个重要因素。
