直流断路器安秒特性测试属于什么试验？动作特性与保护配合详解

直流断路器安秒特性测试属于什么试验类型？是性能试验、动作特性试验，还是保护配合试验？在变电站直流系统中，直流断路器主要承担馈电线路的保护任务，其动作特性直接关系到故障发生后的保护范围和上下级断路器之间的配合。所谓安秒特性测试，核心并不是单纯检查断路器能否分断，而是通过施加不同大小的测试电流，测量断路器对应的动作时间以及脱扣电流，从而获得其电流—时间特性。因此，从试验内容和测试目的来看，直流断路器安秒特性测试属于直流保护电器动作特性测试，同时也是检验直流保护级差配合的重要试验手段。

从测试对象来看，直流断路器安秒特性测试针对的是断路器在不同电流条件下的动作性能。测试过程中，通过向被测断路器施加设定的试验电流，观察断路器何时发生脱扣，并记录实际测试电流、测试持续时间和动作状态。测试结果能够反映测试电流与断路器动作时间之间的关系，因此这种试验具有明显的动作特性检验属性。资料中的单点测试和全点测试，都是围绕电流倍数与脱扣时间之间的对应关系展开。

从测试内容来看，直流断路器安秒特性测试也可以理解为一种电流—时间特性试验。所谓“安秒特性”，就是断路器在不同电流条件下所对应的动作时间关系。测试时，横坐标为电流倍数I/In，纵坐标为脱扣时间，并通过多个测试点形成相应的曲线。通过这种方式，可以更加直观地分析直流断路器在不同过电流条件下的动作规律。

需要注意的是，直流断路器安秒特性测试不能简单等同于某一种固定的生产检验类别。从你提供的产品资料来看，文件重点将其定位为针对新装和运行中直流保护电器开展的安秒特性测试，用于验证保护电器的动作特性，并检查直流系统保护级差配合。资料同时指出，传统安秒特性测试一般在实验室或检测站进行，而现场运行维护单位也存在开展相关测试的实际需求。因此，实际工程中更适合将其理解为一种针对直流保护电器动作特性和保护配合情况的现场试验或检验项目，具体试验属性还应结合所在单位的试验规程和工作任务确定。

直流断路器安秒特性测试的一个重要特点，是它不仅可以测试单台断路器，还可以用于检查上下级保护之间的动作配合关系。变电站直流馈电网络通常采用多级配电结构，当下级设备发生短路故障时，理论上应由对应的下级保护先动作。如果上、下级断路器的安秒特性不匹配，就可能造成上一级断路器越级跳闸。因此，安秒特性测试除了属于动作特性测试范畴外，在实际应用中还承担着保护级差配合校验的作用。

从具体试验方式来看，单点测试属于指定电流条件下的动作特性检测，通过设定试验电流比，记录断路器动作时间以及动作状态；全点测试则通过设置起始比值、累加步长和测试次数，对多个电流点进行连续测试，以获取更加完整的安秒特性数据。两种测试方式的共同目的，都是获得断路器电流与动作时间之间的实际对应关系。

除此之外，脱扣测试主要用于获取断路器实际脱扣电流。测试时设置起始电流、终止电流、电流步长和时间步长，设备自动逐步增加测试电流，直到断路器发生脱扣并记录脱扣电流。这一项目仍然属于断路器动作性能检测的范畴，只是测试重点由“某一电流点下动作多长时间”转向“断路器实际在多大电流下发生脱扣”。

回路测试则进一步体现了直流断路器安秒特性测试的保护配合属性。通过设置多个断路器的额定电流和测试电流，可以观察串联断路器中的实际脱扣对象，并记录脱扣断路器位号。对于采用多级直流保护结构的系统，这类测试能够帮助试验人员分析不同保护级之间的动作关系。资料中给出的回路测试最多支持5个断路器参与测试。

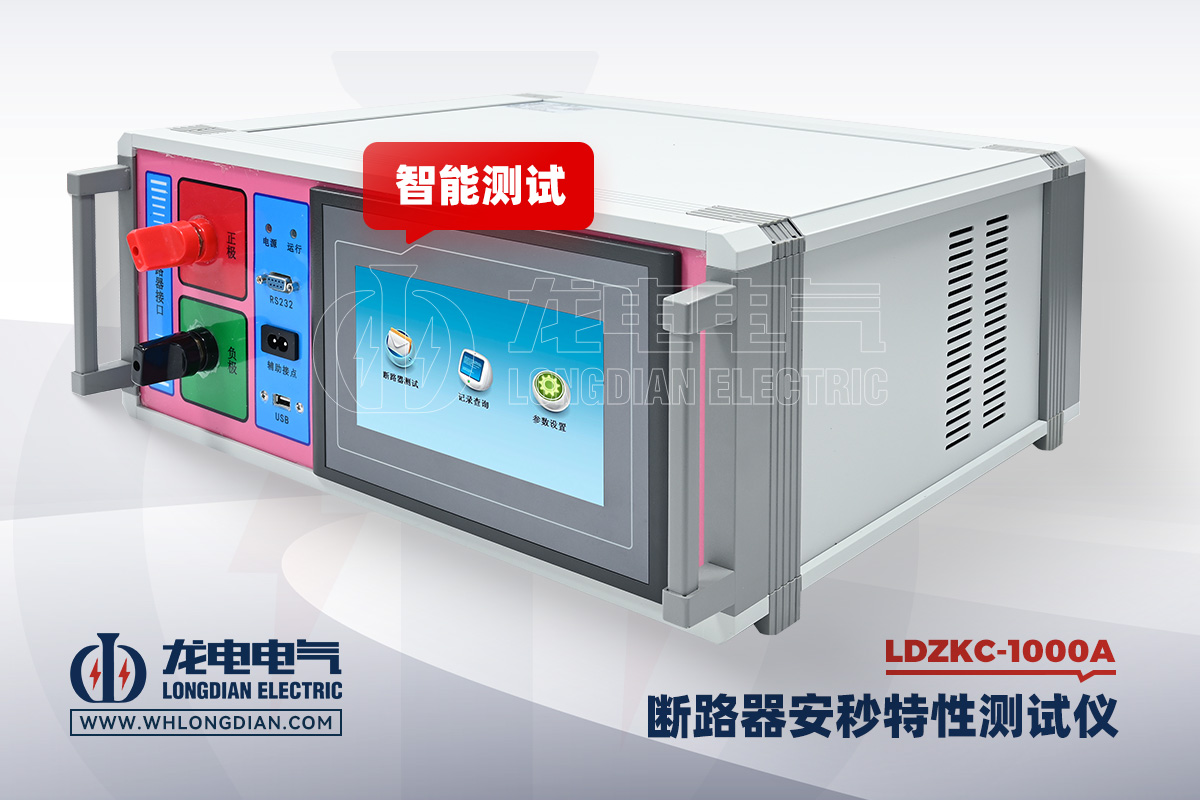

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，就是针对这类直流保护电器动作特性测试需求设计的现场测试设备。该设备测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并配置单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可用于获取直流断路器的实际动作时间、测试电流及脱扣电流等相关数据。

因此，回答“直流断路器安秒特性测试属于什么试验类型”这一问题，更准确的表述是：它属于直流保护电器动作特性试验（电流—时间特性测试），在实际变电站试验工作中又常用于直流保护级差配合的校验。它的核心是通过实际电流施加和动作时间记录，验证断路器的动作特性是否满足设计及运行要求，而不是简单判断断路器是否能够正常分闸。

对于现场开展直流断路器安秒特性测试，应根据被测断路器类型、额定参数、试验要求以及所在单位的试验规程确定具体测试方法和判定依据。测试仪的作用是提供稳定的试验电流并准确记录动作过程，为断路器动作特性分析和保护配合判断提供实际测试数据。
