直流断路器安秒特性测试的对象有哪些？适用断路器类型解析

直流断路器安秒特性测试的对象有哪些？哪些直流断路器需要进行安秒特性测试？**在变电站直流系统中，直流馈电网络通常采用多级配电结构，直流断路器作为常见的保护电器，承担着故障隔离和线路保护作用。当不同级别断路器的动作特性不匹配时，下级线路发生故障后可能引起上一级断路器越级跳闸。因此，直流断路器安秒特性测试的主要对象，就是用于直流系统保护的直流断路器及相关直流保护电器，通过实际测试了解其电流与动作时间之间的关系，并检查保护动作配合情况。

从测试对象来看，直流断路器安秒特性测试首先针对的是变电站直流馈电系统中的直流断路器。资料显示，变电站直流馈电网络一般从蓄电池到站内用电设备经过三级配电，每一级配电大多采用直流断路器作为保护电器。因此，在新装、运行维护以及需要进行动作特性核查的情况下，可以根据具体试验要求，对相应直流断路器开展安秒特性测试。

对于用于直流回路保护的空气断路器，安秒特性测试同样具有明确的应用意义。相关资料提出，直流保护电器的安秒特性需要通过试验进行检查，并指出自动空气断路器使用前应进行特性和动作电流抽查。因此，只要断路器属于直流系统中的保护电器，并且试验要求涉及其动作电流、动作时间等特性，就可以结合实际技术要求开展相应的直流断路器安秒特性测试。

需要注意的是，直流断路器安秒特性测试关注的是断路器的动作特性，而不是单纯根据断路器名称来判断是否适用。实际测试时，试验人员需要根据被测断路器的额定电流、试验要求以及现场直流系统配置确定测试参数。测试过程中，仪器通过施加相应的试验电流，记录断路器的动作时间、实际测试电流和动作状态，从而获得相应的安秒特性数据。

从测试方式来看，单台直流断路器是最直接的测试对象。采用单点测试时，可以针对某一个设定的电流倍数进行试验，记录该测试点下的电流值、测试时长以及断路器动作状态；采用全点测试时，则可以设置测试次数、起始比值和累加步长，对多个测试点进行连续测试，从而获得更多电流条件下的动作时间数据。

除了单台断路器之外，直流断路器安秒特性测试还可以针对多个串联或存在保护配合关系的断路器回路开展测试。回路测试功能可以设置多个断路器的额定电流并输入测试电流，测试结束后记录实际发生脱扣的断路器位号。资料中该功能最多支持5个断路器参与测试，因此更适合用于检查多级直流保护之间的动作关系。

从测试内容分析，适用于直流断路器安秒特性测试的对象主要可以按照测试目的进行区分。一类是需要获取动作时间和电流关系的直流断路器，这类对象适合进行单点测试或全点测试；另一类是需要确认实际脱扣电流的断路器，可以采用脱扣测试，通过逐步增加测试电流的方式记录断路器发生脱扣时的实际电流值；对于多个断路器构成的保护回路，则可以结合回路测试检查其动作配合情况。

资料中还特别涉及直流保护电器这一更宽泛的对象范围。也就是说，直流断路器安秒特性测试并不是孤立针对某一种具体型号的断路器，而是服务于直流系统保护特性检查。测试重点在于保护电器的电流—动作时间关系、动作电流以及上下级之间的保护配合。因此，具体到某一种断路器是否适合进行测试，还需要结合断路器本身的技术参数和现场试验要求进行确定。

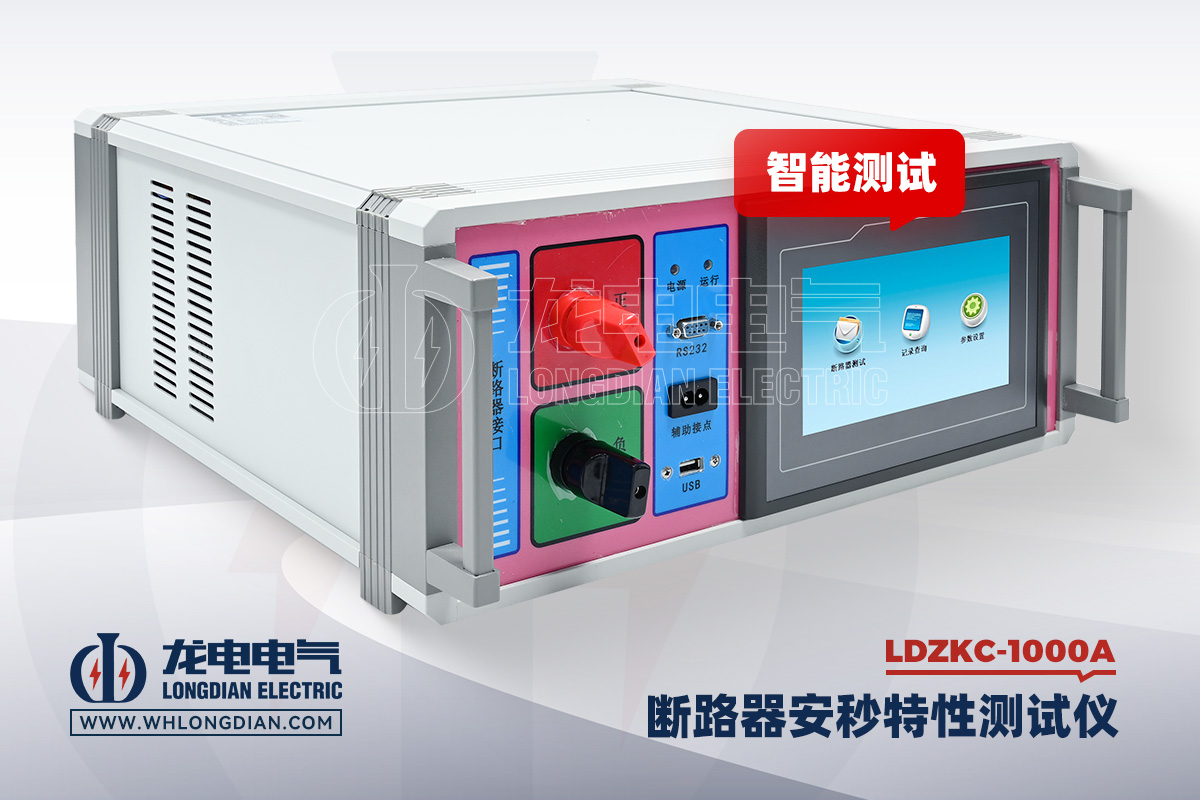

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，面向变电站现场直流保护电器测试需求，可用于直流断路器动作特性、脱扣特性以及相关回路配合测试。设备测试电流范围为1～1000A，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并配置单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能。

在实际应用中，使用直流断路器安秒特性测试仪之前，还需要确认被测断路器的额定参数、接线方式以及试验电流要求是否与测试条件相匹配。对于需要进行单点动作时间测试的断路器，可以选择单点测试；需要获得多组安秒特性数据时，可以采用全点测试；需要检查多台断路器动作关系时，则可以采用回路测试。不同测试方式对应不同试验目的，不能简单用一种测试模式覆盖所有断路器检测需求。

综合来看，直流断路器安秒特性测试的主要对象是变电站直流馈电系统中的直流断路器及相关直流保护电器，重点检查其动作时间、脱扣电流以及不同保护级之间的动作配合。对于具体适用的断路器类型，应以被测设备的技术参数、直流系统配置和实际试验要求为依据，而不能仅按照断路器的外观或名称进行判断。武汉市龙电电气设备有限公司LDZKC-1000A直流断路器安秒特性测试仪可为这类现场测试提供相应的电流输出和动作数据记录条件。
