科普：直流断路器安秒特性测试仪的测试量程怎么看？

直流断路器安秒特性测试仪的测试量程怎么看？1～1000A到底代表什么？测试量程越大就一定越好吗？对于第一次接触安秒特性测试设备的人员来说，“测试电流范围”和“额定电流”很容易混淆。实际上，直流断路器安秒特性测试仪的测试量程主要反映设备能够输出和测试的电流范围，而被测直流断路器本身的额定电流，则是选择试验参数时需要结合考虑的另一项数据。看懂测试量程，是判断一台直流断路器安秒特性测试仪是否适合现场试验的基础。

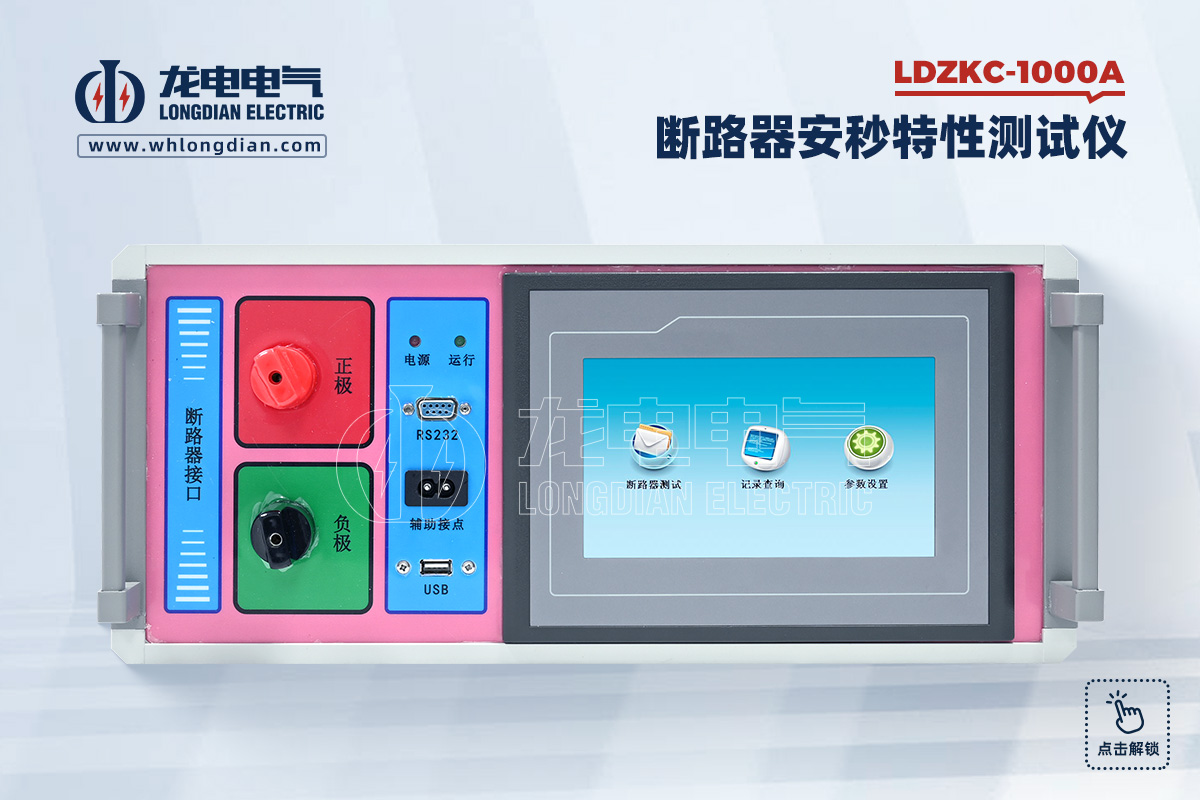

简单来说，测试量程就是直流断路器安秒特性测试仪能够提供的测试电流范围。例如一台设备标注测试电流范围为1～1000A，通常表示该设备的测试电流可在1A至1000A范围内进行设置和输出。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，用户可以根据被测断路器及具体试验要求设置相应的测试电流。

这里需要区分一个概念：测试量程并不等于断路器额定电流。例如，被测断路器的额定电流可能是某一个具体数值，而测试仪的量程则表示设备能够施加多大范围的试验电流。直流断路器安秒特性测试时，需要根据被测断路器的额定参数和试验要求确定合适的测试电流，而不是简单地认为“测试仪量程越大，测试结果就越准确”。

在查看直流断路器安秒特性测试仪的测试量程时，首先要看最大测试电流。最大测试电流决定了设备能够覆盖的测试上限。LDZKC-1000A中的“1000A”，对应的就是其测试电流能力上限，资料中给出的完整测试电流范围为1～1000A。对于需要开展较大电流条件下断路器动作特性测试的应用场景，这项参数具有直接参考价值。

其次要看最小测试电流。很多人在选择直流断路器安秒特性测试仪时，只注意最大输出电流，却忽略了最小测试电流。实际上，测试范围从哪里开始，同样决定了设备能够覆盖哪些试验条件。LDZKC-1000A直流断路器安秒特性测试仪的测试电流范围下限为1A，也就是说其测试范围覆盖从较小电流到1000A的大范围测试条件。

除了看“1～1000A”这个范围，还需要关注测试电流的稳定性和纹波情况。因为直流断路器安秒特性测试并不是只输出一个电流值，而是在一定测试条件下观察断路器的动作时间和脱扣状态。如果测试电流在测试过程中波动明显，就可能影响对测试结果的分析。因此，在比较直流断路器安秒特性测试仪时，不能只看量程，还应结合输出电流稳定性等指标一起判断。LDZKC-1000A的测试电流纹波系数小于1%，输出电流稳定性≤±1%。

**测试量程还要与实际试验方法结合起来看。**直流断路器安秒特性测试可以采用单点测试、全点测试等不同方式。在单点测试中，可以设置试验电流比，并观察对应电流条件下的测试时长、实际电流和动作状态；在全点测试中，则可以设置起始比值和累加步长，对多个测试点依次开展试验。也就是说，测试量程决定“能测多大的电流”，而具体怎么测，还取决于测试方法和试验参数的设置。

对于脱扣测试来说，测试量程的作用同样比较直观。设备可以设置起始电流、终止电流以及电流步长，测试电流从起始值逐步增加，直到被测直流断路器发生脱扣，并记录脱扣电流。如果被测断路器需要进行较大电流条件下的脱扣测试，就必须确认直流断路器安秒特性测试仪的最大测试电流能够覆盖实际试验需求。

在实际选择直流断路器安秒特性测试仪时，还需要注意测试量程与时间参数是配套考虑的。安秒特性测试关注的不只是“电流有多大”，还需要记录断路器在该电流下经过多长时间发生动作。因此，一台测试仪如果只有较宽的电流范围，但时间记录能力不能满足试验需求，同样可能无法覆盖实际测试工作。LDZKC-1000A的时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，与1～1000A的测试电流范围共同构成其主要测试参数。

因此，判断一台直流断路器安秒特性测试仪的测试量程是否合适，可以按照“最小测试电流—最大测试电流—电流稳定性—时间参数”这个思路进行查看。先确定被测断路器需要进行多大范围的试验，再看测试仪的电流量程能否覆盖；在量程满足要求后，再进一步关注输出稳定性、时间记录范围以及具体测试功能，这样比单纯比较最大电流数值更加合理。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s，并具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可用于直流断路器相关动作特性的现场检测。

需要特别说明的是，测试量程越大并不意味着测试仪一定更适合所有场景。真正需要关注的是设备的量程是否覆盖实际被测断路器的试验需求，以及电流输出、时间记录和相关测试功能是否相互匹配。对于直流断路器安秒特性测试而言，先根据实际试验要求确定电流范围，再选择与之匹配的测试仪，更符合现场测试的实际需要。

看懂直流断路器安秒特性测试仪的测试量程，本质上就是弄清楚“设备能输出什么范围的试验电流”。以LDZKC-1000A为例，1～1000A代表其测试电流覆盖范围，实际测试时还需要结合被测断路器额定参数、试验电流比以及具体测试项目进行设置。只有量程、试验参数和测试功能相互匹配，获得的测试数据才更有实际参考价值。
