电力试验设备按电压等级怎么分类？不同电压等级设备选型详解

电力试验设备按电压等级怎么分类？是不是电压等级越高，对试验设备的要求就越高？在实际电气试验工作中，电力试验设备并不能简单地按照一个固定标准划分，而是需要结合被试设备的额定电压、试验电压、试验项目以及现场使用条件综合判断。电压等级不同，对测试设备的输出能力、绝缘水平、安全距离、抗干扰能力以及测量范围等要求也会有所不同。因此，了解电力试验设备的电压等级分类，对于设备选型和现场试验都有实际意义。

电力系统中的设备电压等级比较多，从低压配电设备到高压、超高压输电设备，不同电压等级对应的试验项目和测试方法存在一定差异。常见的电压等级包括低压、1kV以上至10kV级、35kV级、110kV级、220kV级以及更高电压等级。需要注意的是，电力试验设备的分类并不意味着某台仪器只能用于某一个电压等级，部分设备具有较宽的测试范围，但其具体适用范围仍要以设备技术参数和实际试验要求为依据。

低压电气设备的试验电压一般相对较低，常见于低压配电柜、低压开关、电动机以及部分低压电气线路。这一类检测通常更加关注绝缘性能、回路导通情况、接地性能和电气参数。对应的电力试验设备可以包括绝缘电阻测试仪、接地电阻测试设备以及相关电气参数检测设备。虽然低压试验的危险程度相对高压试验较低，但涉及带电或储能设备时，同样需要严格按照现场安全要求操作。

对于10kV及以下的配电系统，电力试验设备的应用范围更加广泛。10kV线路、变压器、开关柜、电缆以及避雷器等设备，都需要根据具体试验项目开展检测。例如，绝缘电阻测试、耐压试验、变压器变比测试、直流电阻测试以及电缆故障测试等，都需要使用对应的专业测试设备。因此，在这一电压等级范围内，电力试验设备通常会根据试验对象进一步细分，而不仅仅按照电压进行划分。

35kV电压等级在电力系统配电和输变电环节应用较多，对试验设备的输出能力和抗干扰能力提出了更高要求。35kV变压器、开关设备、电缆以及其他一次设备，在安装交接和检修过程中通常需要开展相应试验。对于这类设备，电力试验设备不仅要满足测试范围要求，还需要考虑现场试验环境和设备安全性能。例如进行高压耐压类试验时，需要根据试验要求选择合适的试验电源和测量装置，并确保试验区域满足安全隔离要求。

110kV电压等级属于输电和变电系统中比较常见的高压等级。随着电压等级提高，被试设备的绝缘结构、设备尺寸和运行条件都会发生变化，因此试验检测的专业性也进一步提高。110kV变压器、断路器、互感器、电缆等设备对应的试验项目较多，需要配置不同类型的电力试验设备。比如断路器机械特性检测可以使用高压开关特性测试仪，变压器则需要根据项目选择变比、直流电阻等测试设备。

220kV及以上电压等级的设备，通常属于高压或超高压输变电设备，其现场试验对测试设备的性能、稳定性和抗现场干扰能力要求更高。变电站中的高压断路器、GIS设备、变压器、互感器等，在试验过程中往往需要使用专业程度更高的电力试验设备。除了测试参数本身，现场接线、测试距离、设备接地以及试验区域安全管理也需要重点关注。

从电力试验设备选型的角度来看，电压等级并不是唯一依据。比如高压开关特性测试仪主要用于检测断路器分合闸时间、同期性、行程和速度等参数，其重点是满足开关设备机械特性检测要求，而不是简单按照断路器的额定电压来决定仪器型号。同样，变压器变比测试仪主要关注变比测量范围和准确度，直流电阻测试仪则更关注测试电流、测量范围及相关数据处理能力。

对于高压耐压试验而言，电压等级的重要性则更加直接。试验设备的额定输出电压需要与被试设备以及具体试验要求相匹配。例如直流高压发生器主要用于需要直流高压的相关试验，而工频耐压试验装置则用于相应的交流耐压试验。两类设备虽然都涉及高电压，但试验原理和适用场景不同，因此不能单纯以“电压高低”作为唯一选择标准。

此外，不同电压等级的变电站现场，其电磁环境也可能存在明显差异。高电压等级变电站通常设备数量多、一次设备体量大，同时存在较复杂的电磁干扰环境。对于时间测量、微小电阻测量以及局部放电等项目，电力试验设备的抗干扰能力会直接影响测试结果。因此，高电压等级场景下选择电力试验设备时，应当同时关注测量准确度、重复性和现场适应能力。

需要特别说明的是，行业实际应用中“低压、高压、超高压”等称谓与具体电压等级之间并不是简单的一一对应关系。不同标准、不同设备类型和不同试验项目，在电压等级表述上可能存在差异。因此，在进行电力试验设备选型时，不建议只根据“高压”“超高压”等名称判断，而应该明确被试设备的额定电压、试验电压以及具体检测项目。

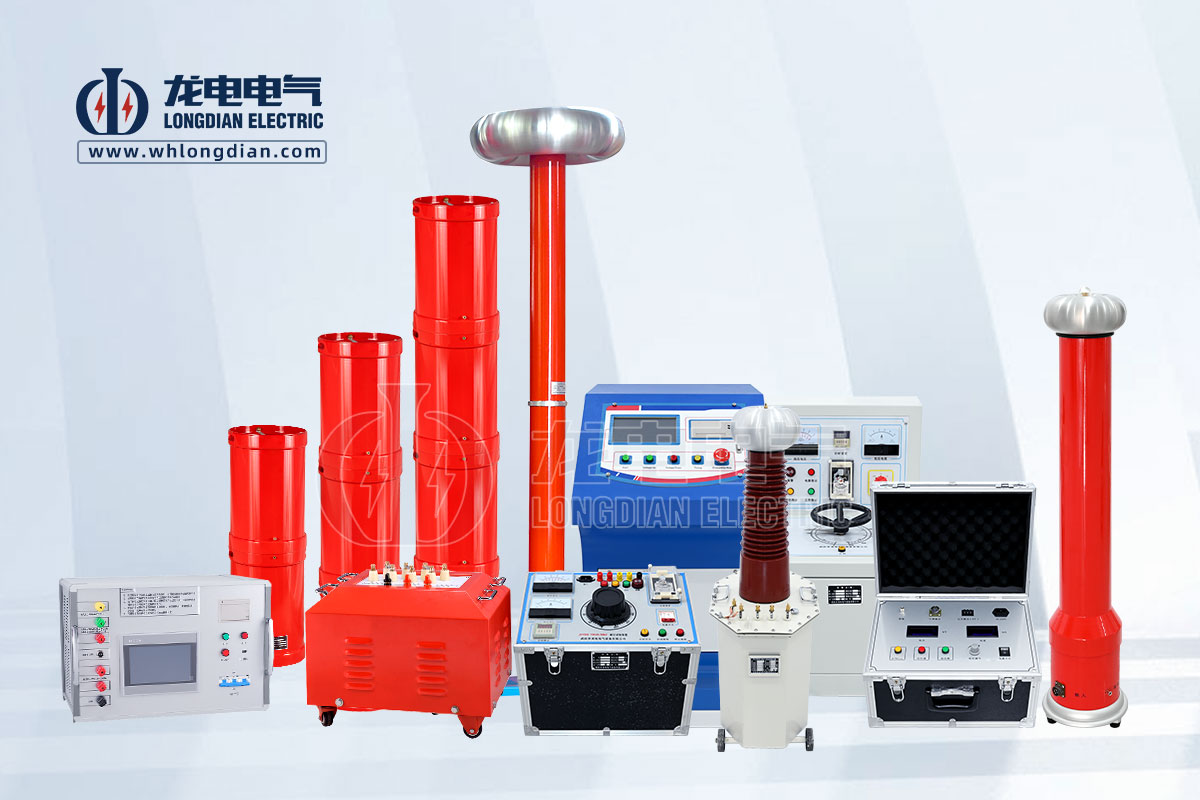

武汉市龙电电气设备有限公司(whlongdian.com)研发生产电力试验设备20年，产品覆盖高压开关、变压器、继电保护、绝缘、电缆等多个试验方向。针对不同电压等级及不同电力设备的测试需求，公司研发生产相应的专业测试设备，应用于变电站、电力施工、设备制造和检修等场景。

对于实际用户来说，电力试验设备的选择可以按照“电压等级+被试设备+试验项目+现场条件”这一思路进行。先确定被试设备属于哪个电压等级，再明确需要完成什么试验，最后根据测试范围、输出能力、准确度和现场使用条件确定具体设备型号。这样选择出来的电力试验设备，通常比单纯按照电压等级购买更加合理。

例如，同样面对110kV变电站设备，如果试验对象是断路器，需要重点考虑高压开关特性测试设备；如果试验对象是变压器，则需要根据测试项目选择变比测试、直流电阻等设备；如果是电缆故障排查，则需要使用相应的电缆故障测试设备。由此可以看出，电压等级主要决定试验工作的整体安全和技术边界，而具体仪器还要由试验项目进一步确定。

总体来说，电力试验设备可以从低压到高压、超高压等不同应用场景进行理解，但实际分类更多是一个综合性的选型过程。电压等级越高，并不意味着所有试验设备都必须具备更高的输出电压，而是意味着对设备的适用范围、安全性能、抗干扰能力和现场试验条件提出了更高要求。

因此，在选择电力试验设备时，不能只看“适用于多少千伏”这一项参数。明确被试设备、试验项目和现场条件，再结合设备测量范围、输出能力、精度以及安全设计进行判断，才能选到真正匹配的电力检测设备。对于电力企业和试验人员而言，这也是减少设备配置错误、提高现场试验效率的重要基础。
