雷击浪涌发生器是什么？一文读懂工作原理、试验波形与主要作用

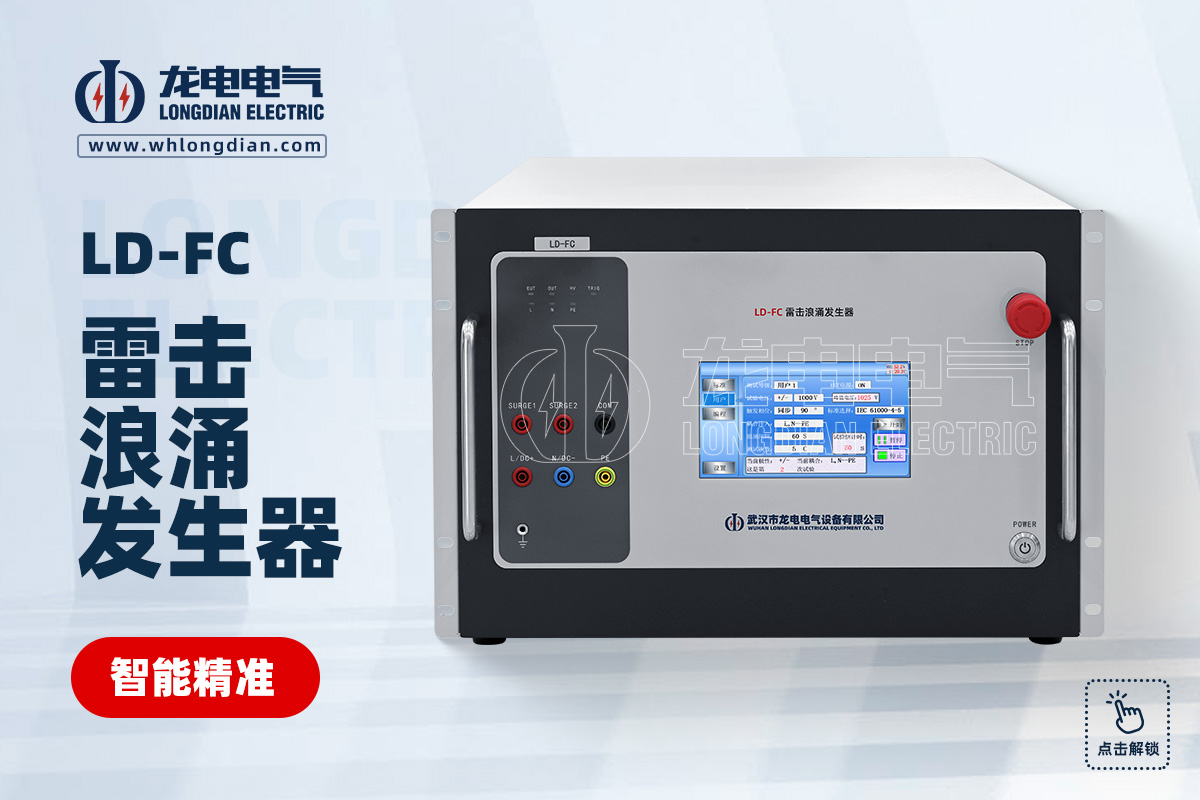

雷击浪涌发生器是什么？为什么电气设备需要进行雷击浪涌试验？在电源线、信号线等端口受到雷电感应或开关操作引起的瞬态过电压、过电流时，设备可能出现误动作、绝缘击穿，甚至元器件损坏。雷击浪涌发生器就是用于模拟这类瞬态电磁干扰和冲击条件，对被测设备进行浪涌抗扰度测试的一类试验设备。以武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器为例，该设备针对电源线、短距离信号互连线端口的相关试验要求设计，可用于雷击浪涌试验及测试。

从定义来看，雷击浪涌发生器并不是简单地输出一个高电压，而是按照规定的波形、极性、试验等级和耦合方式，产生具有一定持续时间和能量的瞬态冲击信号，再施加到被试设备端口上。通过这种方式，可以观察设备在受到浪涌冲击后的工作状态，判断设备是否能够承受规定等级的瞬态干扰。

雷击浪涌试验中经常会看到“1.2/50μs”和“8/20μs”两个参数。它们分别对应不同的冲击波形特征。LD-FC 的开路电压波形为 1.2±30%/50±20μs，短路电流波形为 8/20μs（±20%），有效输出阻抗可选 2Ω或12Ω。这样的参数设置对应的是浪涌试验中常见的组合波测试条件。

简单来说，1.2/50μs主要体现的是冲击电压波形的建立和衰减过程，而8/20μs更多用于描述冲击电流波形。雷击浪涌发生器通过对电压、电流以及输出阻抗等参数进行控制，使试验条件更加接近标准规定的浪涌冲击环境，从而为设备抗扰度和耐受能力判断提供测试依据。

雷击浪涌发生器的一个重要作用，就是模拟设备可能遭遇的浪涌冲击。实际运行过程中，雷电并不一定直接击中设备，附近线路遭受雷击后产生的感应效应，同样可能在线路中形成较高幅值的瞬态浪涌。此外，电力系统中的开关操作、负载切换等过程，也可能产生瞬态过电压。因此，很多电气和电子设备在研发、生产、质量检验过程中，都需要关注浪涌条件下的工作可靠性。

除了用于浪涌抗扰度测试，雷击浪涌发生器还可以用于部分保护器件、绝缘结构以及相关电气产品的试验。LD-FC 设备设置有不同的浪涌输出端口，其中 SURGE1 为2Ω浪涌输出端，与 COM 端配合使用时，可用于不通电功率保护器件测试，并能够输出1.2/50μs和8/20μs组合波；SURGE2 为500Ω阻抗输出端，与 COM 端组合使用，可产生1.2/50μs电压波，用于气隙耐压等相关测试。

对于一台雷击浪涌发生器来说，输出电压范围是选型时需要重点关注的参数。LD-FC 的开路电压范围为200～6000V±10%，浪涌极性支持正、负、先正后负以及先负后正四种方式，放电时间间隔可设置为10～9999s，测试次数可设置为1～9999次。 这些参数意味着使用者可以根据实际试验要求设置不同的试验等级和冲击次数，而不是固定使用单一的测试条件。

在实际测试过程中，耦合方式同样非常重要。不同端口和不同试验对象，需要选择相应的浪涌注入路径。LD-FC 提供 Surge1、Surge2、L-N、L-PE、N-PE、L,N-PE 以及 ALL Coupling 等耦合方式，其中 ALL Coupling 可以按照设定顺序执行多种耦合方式。

标准符合性也是判断雷击浪涌发生器是否适用的重要因素。LD-FC 的技术资料中列出了 IEC 61000-4-5《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》、GB/T 17626.5《电磁兼容 试验和测量技术 浪涌（冲击）抗扰度试验》以及 UL 1449 等相关标准，同时还涉及 IEC 60255-5 和 IEC 60255-27:2023、MOD。 因此，在选择雷击浪涌发生器时，不能只看最大输出电压，还需要结合具体产品类别、测试对象和适用标准来确定。

从操作方式来看，现代雷击浪涌发生器通常会增加参数设置、状态显示、试验记录以及保护提示等功能。LD-FC 采用7英寸液晶触摸屏，可进行参数设置和试验操作，并能够显示当前试验极性、耦合方式、试验倒计时、试验进度以及峰值电压等信息。设备还支持试验过程中的暂停和继续操作。

需要注意的是，雷击浪涌发生器属于高能量试验设备，使用过程中的安全要求不能忽视。LD-FC 在试验前要求检查接地线、EUT 接线以及供电连接状态，设备运行期间输出端存在危险电压，试验完成或更换试品前，需要确认设备停止运行，并按照规定对输出端进行放电确认。

对于企业采购雷击浪涌发生器而言，建议重点从试验电压范围、组合波形、输出阻抗、浪涌极性、耦合方式、试验次数、操作界面以及适用标准几个方面综合判断。不同设备的测试对象和试验等级不同，并不是输出电压越高就越适合。真正重要的是设备的输出波形、参数范围和测试方式是否与实际试验需求匹配。

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌发生器，定位于电源线及短距离信号互连线端口的雷击浪涌试验与测试，支持1.2/50μs电压波和8/20μs电流波相关试验条件，输出电压范围为200～6000V，并支持多种浪涌极性、耦合方式和试验参数设置，可用于相关电气设备及保护器件的浪涌试验。

总体来看，雷击浪涌发生器的核心作用，就是人为建立可控、可重复的瞬态浪涌环境，让被测设备在规定条件下接受冲击，从而评价其抗浪涌能力。理解1.2/50μs、8/20μs、输出阻抗、耦合方式和试验等级这些基本参数后，再结合具体产品和测试标准进行选择，才能让雷击浪涌测试真正发挥作用。
