什么是浪涌抗扰度测试？雷击浪涌发生器原理、作用与测试方法解析

什么是浪涌抗扰度测试？为什么很多电气、电子设备在研发和质量检验过程中，都需要进行这项测试？简单来说，浪涌抗扰度测试就是人为向被测设备施加规定的瞬态浪涌干扰，观察设备在受到冲击后是否能够保持正常工作，从而判断产品对雷电感应、线路瞬态过电压等浪涌干扰的承受能力。雷击浪涌发生器则是完成这类测试的重要试验设备。

从测试目的来看，浪涌抗扰度测试主要关注的是设备面对瞬态高幅值干扰时的工作状态。正常运行时，设备端口上的电压和电流通常处于相对稳定的范围，但受到雷电感应、线路耦合等因素影响后，可能突然出现短时间的电压或电流冲击。如果设备抗扰能力不足，就可能出现误动作、程序异常、设备重启，严重时还可能造成器件损坏。因此，通过标准化的浪涌试验，可以提前了解产品在这类环境下的耐受能力。

雷击浪涌发生器的核心作用，就是建立一个可控制、可重复的浪涌试验环境。它并不是简单地输出一个高电压，而是按照设定的试验参数产生规定的冲击波形，并通过相应的耦合方式将浪涌施加到被测设备端口。这样可以把自然环境中难以重复的瞬态冲击转化为实验室内能够反复进行的测试条件。

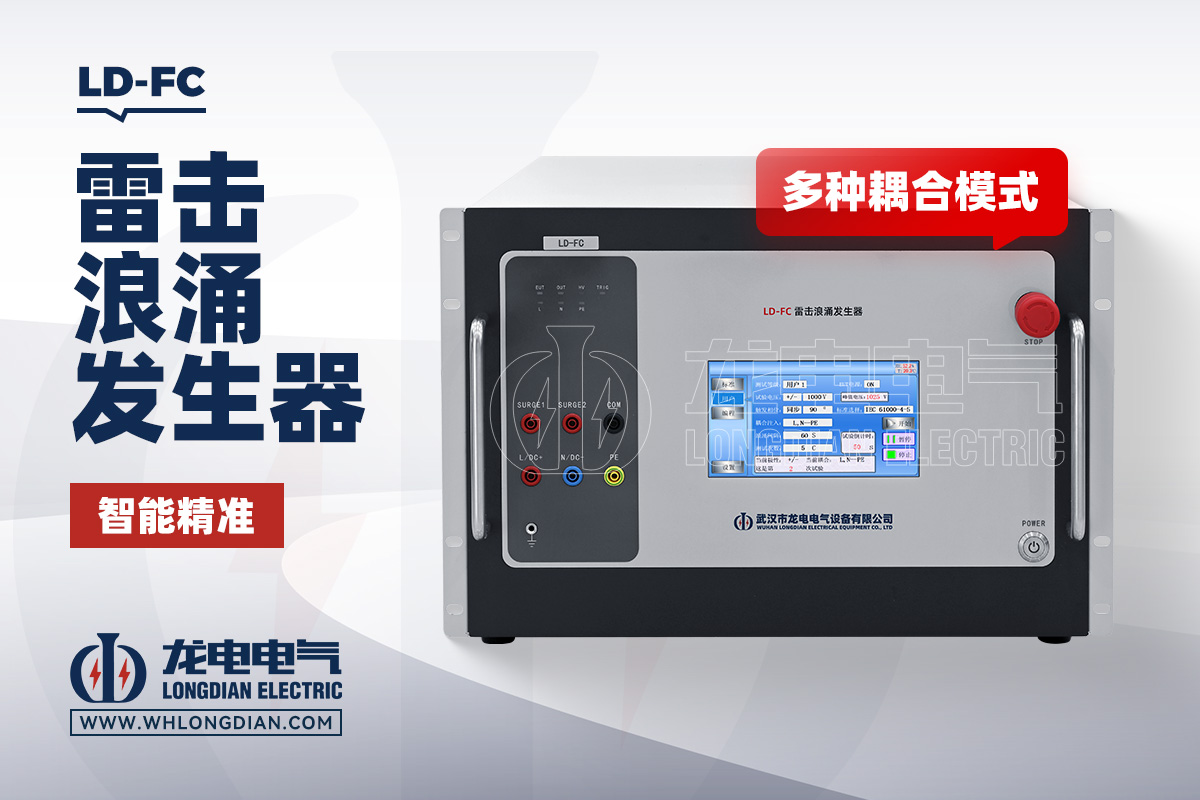

在浪涌抗扰度测试中，1.2/50μs和8/20μs是两个经常出现的波形参数。前者主要用于描述冲击电压波形，后者用于描述冲击电流波形。武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌发生器，开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs（±20%），有效输出阻抗可选择2Ω和12Ω。

为什么浪涌抗扰度测试需要关注波形？因为相同的峰值电压，如果波形建立速度、持续时间和衰减过程不同，被测设备实际承受的冲击也会不同。因此，评价一台雷击浪涌发生器是否适合某项测试，不能只看最高输出电压，还需要结合波形参数、输出阻抗以及测试方式进行判断。

从实际应用来看，浪涌抗扰度测试常见于设备电源端口以及相关信号互连端口。LD-FC 就是针对电源线、短距离信号互连线端口的相关脉冲试验需求设计的雷击浪涌试验设备。其输出端设置了不同的浪涌源接口，其中 SURGE1 为2Ω浪涌输出端，可以与 COM 端配合进行相关组合波测试；SURGE2 为500Ω阻抗输出端，可产生1.2/50μs电压波，用于气隙耐压等测试。

浪涌抗扰度测试中，浪涌施加的路径也非常重要。不同端口之间可能需要采用不同的耦合方式，因此测试时不能随意连接。LD-FC 支持 L-N、L-PE、N-PE、L,N-PE 等多种耦合方式，并设置了 ALL Coupling 模式，可以按照设定顺序完成多种耦合测试。

除了耦合方式，浪涌极性也是测试时需要考虑的参数。实际浪涌可能以不同方向作用于设备，因此测试并不只进行正极性冲击。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性，测试人员可以根据具体试验要求设置相应参数。

浪涌抗扰度测试通常还需要设置冲击间隔和测试次数。对于一次性冲击和重复冲击而言，被测设备承受的实际试验条件并不相同。LD-FC 的放电时间间隔可设置为10～9999s，测试次数可设置为1～9999次，能够根据测试要求调整试验节奏和重复次数。

在设备应用过程中，测试标准也是非常重要的参考依据。不同产品、不同测试项目，对浪涌等级、波形、耦合方式等要求可能存在区别。LD-FC 的相关技术资料涉及 IEC 61000-4-5、GB/T 17626.5、IEC 60255-5、IEC 60255-27:2023、MOD 以及 UL 1449 等标准。 因此，实际开展浪涌抗扰度测试时，应先明确被测设备适用的标准和试验等级，再进行参数设置。

从操作功能来看，雷击浪涌发生器还需要兼顾试验的重复性和操作安全。LD-FC 采用7英寸液晶触摸屏进行参数设置和试验操作，可以对试验极性、电压、触发相位、耦合方式、浪涌间隔以及测试次数等参数进行设置，运行过程中能够显示当前极性、耦合方式、倒计时、试验进度及峰值电压等信息。

需要特别指出的是，浪涌抗扰度测试不是简单地把设备接上雷击浪涌发生器，然后不断提高电压。测试前需要确认接线方式、接地情况以及试验条件是否正确。LD-FC 的相关使用要求中明确提出，试验前应检查接地线、EUT 接线和电源连接状态；设备运行及更换试品时，还需要按照规定确认设备停止运行并做好放电处理。

对于企业而言，进行浪涌抗扰度测试的意义并不只是完成一次检测，更重要的是通过试验发现产品在瞬态冲击环境中的薄弱环节。例如，当设备在某一浪涌等级下出现异常，就可以进一步检查电源保护、接地设计、端口防护以及相关元器件的耐受能力，并针对问题进行改进。

因此，什么是浪涌抗扰度测试？可以将它理解为一种针对设备瞬态浪涌承受能力的验证方法；而雷击浪涌发生器，则是实现这种标准化试验的重要工具。通过规定的电压、电流波形以及不同极性、不同耦合路径，对被测设备进行可重复的冲击试验，可以更加客观地评价设备的浪涌抗扰能力。

武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，面向相关雷击浪涌试验需求，具备200～6000V开路电压输出范围，并支持1.2/50μs电压波、8/20μs电流波、多种浪涌极性及多种耦合方式，可用于相关设备和保护器件的浪涌试验。 对于需要开展浪涌抗扰度测试的企业来说，实际选型时应结合产品类型、测试标准、试验等级和端口形式综合考虑，而不是单纯以输出电压高低作为判断依据。
