雷击浪涌发生器的测试对象有哪些？哪些电气产品需要进行浪涌测试

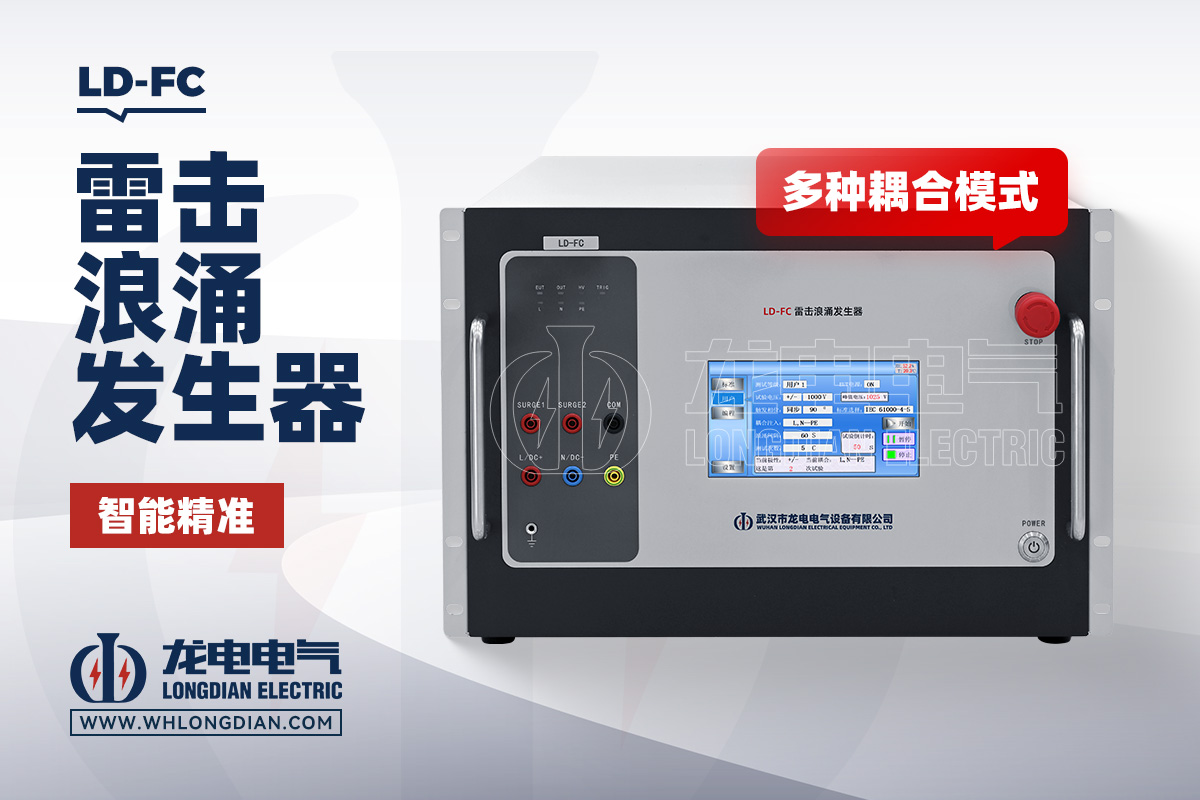

雷击浪涌发生器的测试对象有哪些？是不是所有电气设备都需要进行雷击浪涌测试？实际并不是这样。是否需要测试，主要取决于产品的使用环境、端口类型、适用标准以及产品自身的抗浪涌要求。对于需要评估电气设备在雷电感应、线路瞬态冲击等条件下承受能力的产品，雷击浪涌发生器就是常用的试验设备。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，主要针对电源线、短距离信号互连线端口相关的1.2/50μs脉冲试验需求设计。

从实际应用来看，首先需要关注的是带有电源输入端口的电气、电子设备。这类设备与外部供电线路直接连接，当线路受到雷电感应或者其他瞬态干扰时，浪涌可能通过电源端口进入设备。因此，在产品研发、型式试验或相关质量检验过程中，通常需要结合产品标准判断是否需要进行浪涌抗扰度测试。

除了电源设备，一些带有短距离信号互连线的产品同样可能涉及雷击浪涌测试。信号线路虽然传输的是控制或通信信号，但只要线路与外部环境存在连接，就可能受到瞬态电磁干扰。LD-FC 的应用范围就包括电源线以及短距离信号互连线端口的相关测试，可按照相应试验条件对产品端口施加规定的浪涌冲击。

保护器件也是雷击浪涌发生器较为典型的测试对象。对于这类产品，重点往往不是设备遭受浪涌后还能不能继续运行，而是观察保护器件在规定冲击条件下的响应情况。LD-FC 的 SURGE1 浪涌输出端为2Ω输出端，与 COM 端配合使用时，可用于不通电功率保护器件测试，并能够输出1.2/50μs和8/20μs组合波。

这里需要注意，保护器件测试与普通设备的浪涌抗扰度测试，关注点并不完全相同。普通电气设备更多是观察受到浪涌后是否出现异常工作、性能下降或功能中断，而保护器件则需要结合其自身特性判断在冲击电压、冲击电流作用下的工作状态。因此，测试前要先明确产品类型和对应试验要求。

对于带有绝缘结构或需要评估空气间隙、爬电距离的相关产品，也可能涉及雷击浪涌发生器的测试。LD-FC 设置了 SURGE2 输出端，为500Ω阻抗输出，可以产生1.2/50μs电压波，可用于气隙耐压测试、爬电距离确定等相关测试，重点观察内部导体与外壳之间是否出现闪络。

因此，从测试对象来看，可以大致分为两类。一类是需要验证自身抗浪涌能力的电气、电子设备，重点关注浪涌冲击后产品是否仍能正常工作；另一类是与浪涌防护、绝缘耐受相关的器件或结构，重点关注产品在规定冲击条件下的响应和耐受情况。具体属于哪一种测试，还是要以产品对应的试验标准和实际用途为依据。

在选择雷击浪涌发生器时，还需要根据被测试产品的端口情况来确定设备配置。例如，电源线测试和保护器件测试所需要的输出形式可能不同，不同耦合路径也可能对应不同的测试条件。LD-FC 提供 L-N、L-PE、N-PE、L,N-PE 以及 ALL Coupling 等多种耦合方式，可以根据具体试验要求选择相应的浪涌注入路径。

测试电压也是判断雷击浪涌发生器是否适合某种产品的重要参数。LD-FC 的开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs（±20%），有效输出阻抗为2Ω±10%或12Ω±10%。 具体使用时，并不是所有产品都要采用最高电压，而是根据产品标准规定的试验等级确定测试参数。

从测试内容来说，不同产品的浪涌试验项目也可能存在差异。有的测试重点是线—线之间的浪涌，有的则关注线—地之间的冲击；有的产品需要正极性测试，有的还需要进行负极性以及正负极性组合测试。LD-FC 支持正、负、先正后负、先负后正四种浪涌极性，可满足不同试验条件下的参数设置需求。

对于需要进行浪涌抗扰度测试的产品，还应该关注测试后的功能状态。产品受到浪涌后，并不一定非要出现明显损坏才算测试失败。有些设备虽然没有发生器件击穿，但可能出现死机、复位、通信异常、显示异常等情况。因此，测试人员需要根据具体产品标准确定允许的性能下降等级和判定要求，而不能单纯通过“有没有烧坏”来判断结果。

雷击浪涌发生器在实验室和产品质量检测中的另一个价值，就是可以让浪涌条件保持相对稳定和可重复。自然雷电具有随机性，无法作为稳定的实验条件，而通过雷击浪涌发生器可以按照设定参数重复施加冲击。LD-FC 支持设置浪涌间隔10～9999s、测试次数1～9999次，并能够显示试验极性、耦合方式、试验进度和峰值电压等信息。

需要注意的是，判断“哪些产品需要测试”，不能只看产品名称。相同类型的设备，由于工作环境、安装位置、外部线路连接方式不同，实际测试要求也可能不同。因此，在开展雷击浪涌测试之前，应先确认产品对应的标准，再确定测试端口、试验等级、波形、极性以及耦合方式。

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌发生器，面向相关雷击浪涌试验需求，开路电压可覆盖200～6000V，支持1.2/50μs电压波、8/20μs电流波，并提供多种浪涌极性、输出阻抗和耦合方式，可用于相关电气设备、电子设备以及功率保护器件的浪涌试验。

总体来说，雷击浪涌发生器的测试对象主要集中在需要评估浪涌耐受能力、浪涌防护能力以及部分绝缘结构耐受能力的产品。对于是否需要进行雷击浪涌测试，不能一概而论，而应该结合产品用途、外部端口、安装环境和适用标准综合判断。明确测试对象之后，再选择合适的雷击浪涌发生器和对应试验参数，才能保证测试结果具有实际参考价值。
