地线成组电阻测试仪是测什么的？核心测量对象与测试内容详解

接地线成组电阻测试仪是测什么的？为什么电力安全工器具检测中要专门对接地线进行电阻测试？接地线在使用过程中需要具备良好的导电能力，只有接地线本身的电阻满足要求，才能更好地发挥短路接地、消除感应电压以及释放剩余电荷等作用。因此，接地线成组电阻测试仪主要用于检测携带型短路接地线及个人保护接地线的电阻特性，通过实际施加测试电流，测量被测接地线的电阻值，并结合导线长度、截面积等参数对测试结果进行分析。

从实际检测对象来看，接地线成组电阻测试仪测量的核心对象并不是接地网接地电阻，也不是普通电缆的绝缘电阻，而是接地线自身的导电电阻。被测接地线通过测试钳与仪器的电流端子I+、I-以及电压端子V+、V-连接，仪器向被测导线输出稳定测试电流，再采集相应的电压信号，用于计算接地线的电阻值。这种测试方式更关注接地线导体本身的导电性能以及不同长度条件下的电阻表现。

在测试过程中，接地线成组电阻测试仪通常需要设置测试电流、导线长度和线截面积等参数。其中，测试电流可选择30A、40A和50A；导线长度用于对应被测接地线两点之间的实际距离；线截面积则需要按照被测接地线的实际规格进行选择。这样做的目的，是让测试结果能够与具体的接地线规格建立对应关系，而不是只得到一个脱离实际使用条件的电阻数值。

接地线成组电阻测试仪重点测量的结果包括被测导线的总电阻以及平均每米电阻等参数。测试结果中的RL表示被测导线在设定长度下的总阻值，Rv表示被测导线平均每米电阻值，同时还会给出相应的参考阻值Ro。通过这些数据，可以更加直观地了解接地线整体以及单位长度的电阻情况，为接地线的性能检查提供数据依据。

为什么还要关注导线长度和截面积？这是因为接地线的电阻与导体长度、截面积等因素存在直接关系。同一种导线，在长度不同时，其总电阻会有所变化；而不同截面积的接地线，其单位长度电阻参考值也不相同。因此，接地线电阻测试不能简单地只看一个绝对数值，还需要结合被测接地线的规格进行判断。资料中列出了10、16、25、35、50、70、95、120mm²多种铜质接地线的参考电阻值，可用于相关测试结果的对照分析。

从测试结果判断来看，仪器可根据被测导线平均每米电阻Rv与参考值Ro进行对比。当Rv≤Ro时，可判断所测导线符合相应要求；当Rv大于Ro时，则判定为不符合要求。不过，这一判断方式主要针对部分铜质材料接地线，实际检测时仍应结合接地线材质、规格及相关试验要求综合判断，不能仅凭单一参数直接替代全部检测依据。

因此，接地线成组电阻测试仪的作用可以概括为：以较大测试电流对接地线进行实际导电性能检测，测出接地线在规定测试条件下的电阻参数，再根据导线长度、截面积及参考值对结果进行分析。与普通万用表进行简单电阻测量相比，这类专业测试设备更适用于电力系统接地线的预防性试验和批量检测场景。

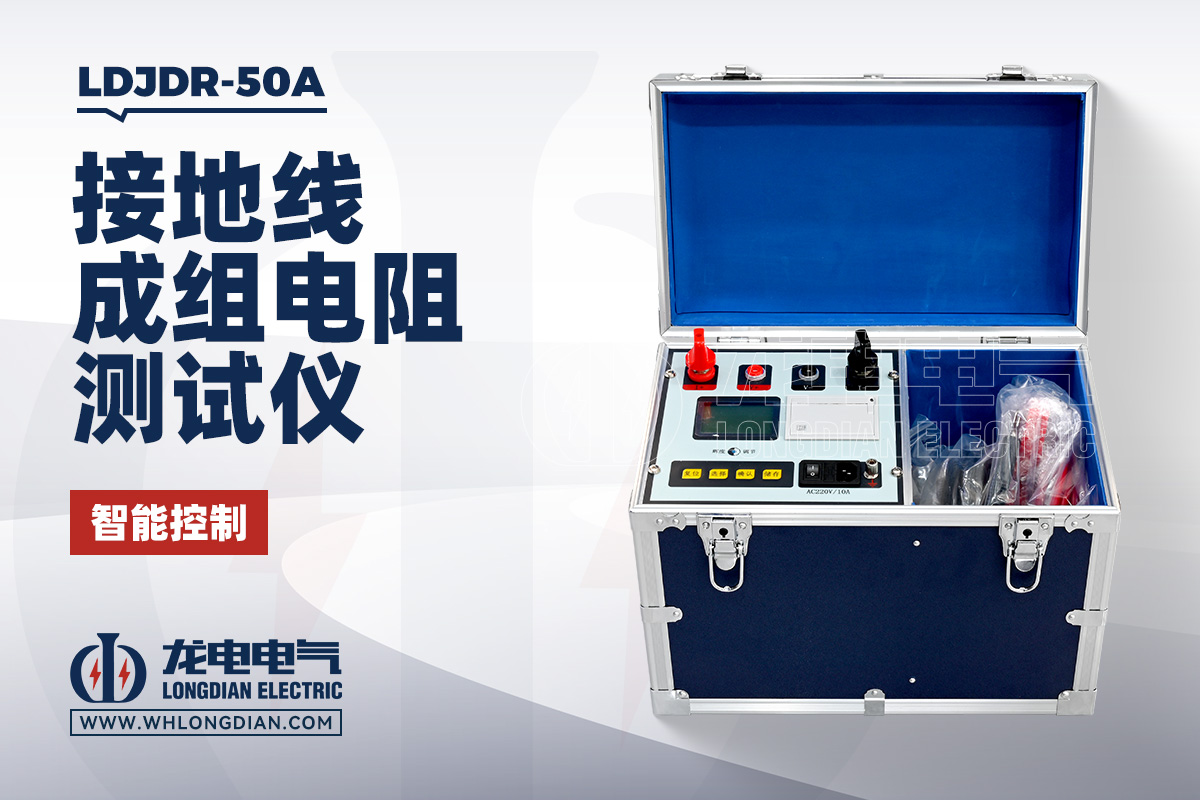

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDJDR-50A接地线成组电阻测试仪，就是针对这一检测需求设计的专业测试设备。该仪器支持30A、40A、50A三档测试电流，最小分辨率为0.1μΩ，50A档测量范围为200μΩ～200mΩ，精度为±(0.5%+3个字)，可用于携带型短路接地线及个人保护接地线的电阻测试。

在实际使用中，LDJDR-50A接地线成组电阻测试仪还具备测试数据存储、查询和打印等功能，可保存20组测试数据，并配置热敏打印机实时打印测试结果。对于需要定期开展接地线检测的电力单位、试验机构及相关安全工器具检测场景，这些功能有助于保留测试记录，方便后续查询和整理。

需要注意的是，接地线成组电阻测试属于专业电气试验，测试时应按照正确的接线方式连接测试线和测试钳，并确认被测对象处于安全状态。资料明确要求测试过程中测试钳应夹紧测试端子，测试线不得在测试过程中拆除，同时仪器不允许用于测量带电导体。实际检测工作应根据现场安全要求和相关试验规定进行。

综合来看，接地线成组电阻测试仪主要测量的是接地线导体自身的电阻特性，核心关注总电阻、平均每米电阻以及与对应参考值的关系。了解“接地线成组电阻测试仪是测什么的”，实际上就是明确测试对象、测试参数和结果判断三方面内容。对于需要开展接地线定期检测的单位，选择与接地线规格和试验要求相匹配的专业测试设备，可以为检测工作提供更加清晰、完整的电阻数据依据。
