接地线成组电阻测试仪和普通接地电阻仪是一回事吗？两者测试对象有何区别

接地线成组电阻测试仪和普通接地电阻仪是一回事吗？为什么两种仪器名称中都有“电阻测试”，实际检测时却不能简单地相互替代？这是因为两者虽然都与电阻测量有关，但主要测试对象、测试目的以及测试方法并不相同。接地线成组电阻测试仪主要用于检测携带型短路接地线及个人保护接地线本身的电阻特性，而通常所说的接地电阻仪，主要用于测量接地装置与大地之间的接地电阻，两者针对的是不同的检测对象。

接地线成组电阻测试仪首先关注的是“接地线本身是否具有良好的导电性能”。在实际使用中，接地线承担着短路接地、消除感应电压以及释放剩余电荷等作用，因此需要对接地线的导电电阻进行检测。测试时，测试钳分别夹紧被测导线的相应端子，电流端子I+、I-向被测接地线施加测试电流，电压端子V+、V-采集测量信号，从而获得被测导线的电阻数据。

而普通接地电阻仪关注的检测对象并不是一根接地线，而是接地装置与大地之间形成的接地回路特性。简单来说，接地线成组电阻测试仪主要解决的是“这根接地线自身的电阻是否正常”，普通接地电阻仪则更多解决“这个接地装置接入大地后的接地电阻是否符合要求”。虽然最终都会得到一个以Ω或mΩ等形式表示的电阻数据，但测试对象不同，不能因为测量结果都叫“电阻”就认为两种仪器属于同一类设备。

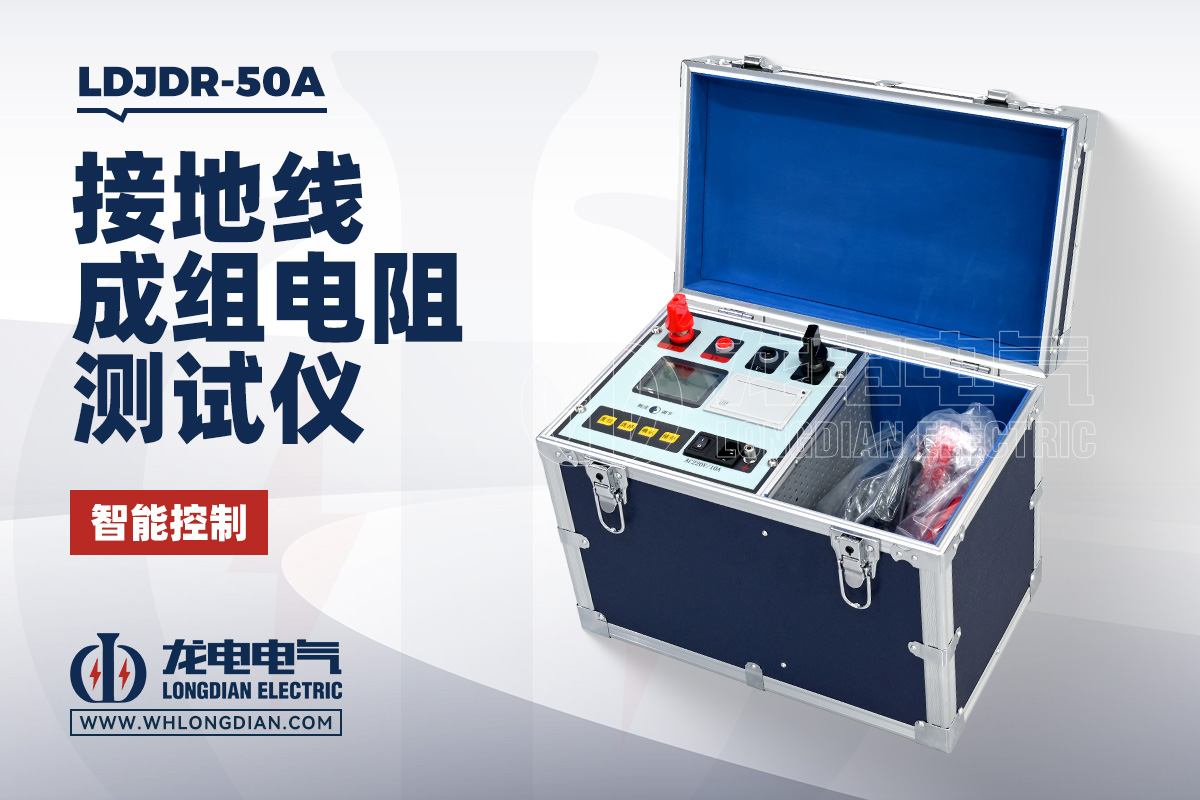

从测试参数来看，两类仪器的侧重点也存在明显区别。接地线成组电阻测试仪通常采用较大的测试电流对被测导线进行检测，这是因为接地线本身属于低电阻测试对象，需要尽量提高测量分辨能力。以武汉市龙电电气设备有限公司(whlongdian.com)生产的LDJDR-50A接地线成组电阻测试仪为例，该仪器提供30A、40A、50A三档测试电流，最小分辨率达到0.1μΩ，50A档测量范围为200μΩ～200mΩ，适合用于携带型短路接地线及个人保护接地线的电阻测试。

接地线成组电阻测试仪测试时，还需要结合被测接地线的长度和截面积进行参数设置。仪器测试结果包括被测导线的总阻值RL、平均每米电阻值Rv以及相应的参考阻值Ro。通过这些数据，可以从整体电阻和单位长度电阻两个角度分析接地线的导电性能。对于不同截面积的铜质接地线，其参考电阻值也不同，因此实际判断时需要结合具体规格进行分析，而不是只看一个固定的电阻数值。

这也是接地线成组电阻测试仪与普通接地电阻仪比较容易被混淆的地方。接地线成组电阻测试的结果与被测导线的长度、截面积直接相关，例如同一种规格的导线，长度增加以后总电阻也会发生变化。因此，检测时需要先正确输入相关参数，再进行测试和结果判断。普通接地电阻测试则更多关注接地装置本身与大地之间的接地性能，其测试方法和现场接线方式与接地线电阻测试存在区别。

从实际应用场景来看，接地线成组电阻测试仪更适合用于电力安全工器具检测、携带型短路接地线检测以及个人保护接地线的定期试验。对于需要对多组接地线进行检测的单位，专业的接地线成组电阻测试仪可以直接围绕接地线自身电阻开展测试，并对测试数据进行保存、查询和打印。LDJDR-50A接地线成组电阻测试仪配备测试数据存储和热敏打印功能，可保存20组测试数据，便于检测记录的整理和查询。

需要特别注意的是，接地线成组电阻测试仪并不是用来代替普通接地电阻仪的。两种仪器即使在某些情况下都涉及接地系统中的导电性能，也不能仅凭测试名称或测量单位判断其用途。选择测试仪器时，应首先明确被测对象究竟是接地线导体、接地装置，还是其他电气设备的相关参数，再根据对应的试验要求选择合适的测试设备。

因此，接地线成组电阻测试仪和普通接地电阻仪并不是一回事。前者核心是检测携带型短路接地线及个人保护接地线自身的电阻特性，重点关注总电阻、平均每米电阻以及与相应参考值的关系；后者则主要用于接地装置接地电阻的测量。对于电力安全工器具检测工作来说，准确区分两类仪器的测试对象，有助于避免设备选型和检测方法上的混淆。

武汉市龙电电气设备有限公司生产的LDJDR-50A接地线成组电阻测试仪，针对接地线低电阻测试需求设计，采用30A、40A、50A测试电流，能够对接地线的电阻参数进行测量，并提供相应的测试结果显示、数据存储及打印功能。对于需要开展接地线电阻检测的电力单位和相关检测机构，应根据实际试验对象和检测要求选择对应的专业仪器，以保证测试结果具有针对性和参考价值。
