接地线成组电阻测试仪的测量范围是多少？LDJDR-50A测试范围详解

接地线成组电阻测试仪的测量范围一般是多少？不同测试电流对应的量程是否一样？这是选择接地线电阻测试设备时经常需要了解的问题。由于携带型短路接地线及个人保护接地线属于低电阻测试对象，因此接地线成组电阻测试仪通常采用较大的输出电流进行测量，具体测量范围还会随着测试电流档位的不同而变化。

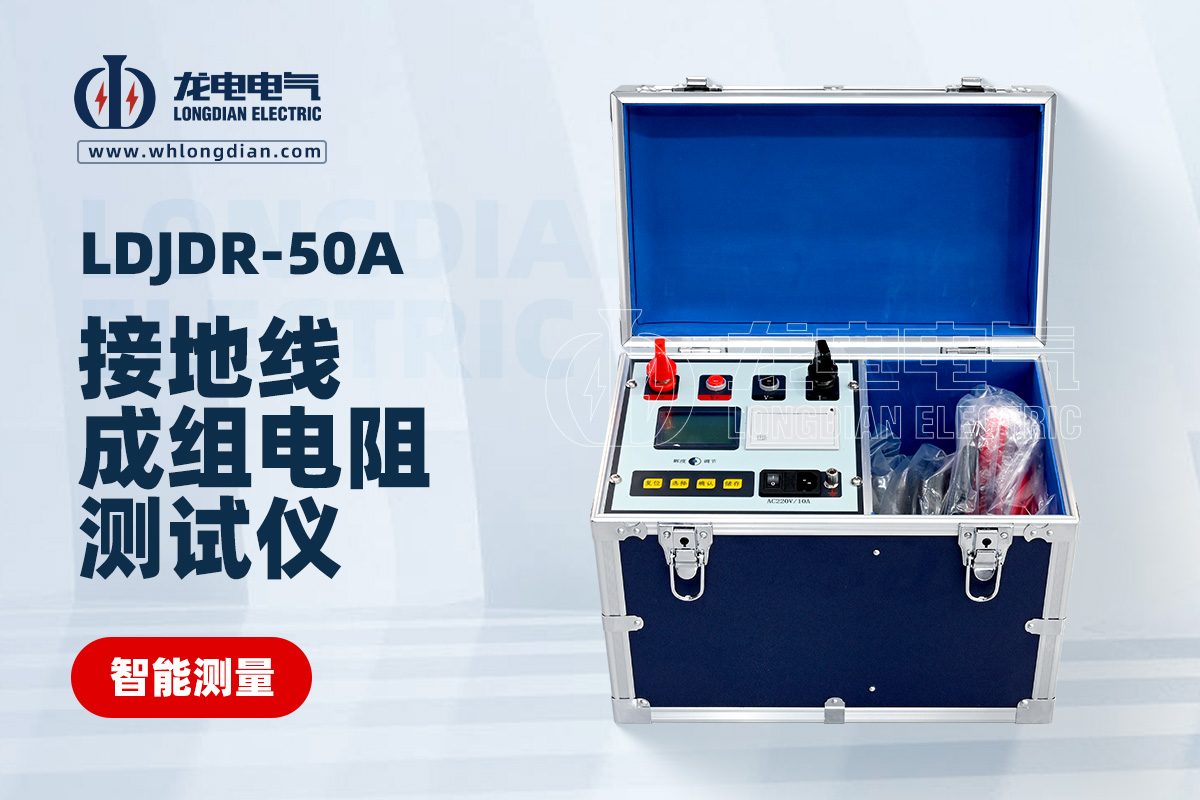

从实际测试需求来看，接地线成组电阻测试仪的测量范围主要覆盖微欧级至毫欧级电阻。以武汉市龙电电气设备有限公司生产的LDJDR-50A接地线成组电阻测试仪为例，该仪器设置30A、40A、50A三档测试电流，不同电流档位对应不同的电阻测量范围。其中，30A档的测量范围为300μΩ～300mΩ，40A档为250μΩ～250mΩ，50A档为200μΩ～200mΩ。

可以看出，LDJDR-50A接地线成组电阻测试仪并不是只有一个固定的测量范围，而是根据测试电流进行对应调整。测试电流越高，对应的低电阻测量下限也越低。例如50A档的测量范围下限为200μΩ，更适合对低阻值接地线进行检测。实际测试时，应根据被测接地线的规格和试验要求选择合适的电流档位。

除了测量范围之外，接地线成组电阻测试仪的分辨率同样是判断其测量能力的重要参数。LDJDR-50A的最小分辨率为0.1μΩ，精度为±(0.5%+3个字)。对于接地线这类阻值较低的导体来说，较小的分辨率有助于获取更加细致的电阻变化数据，但实际测试结果仍需要结合接线情况、测试条件以及被测导线本身的规格进行分析。

为什么接地线成组电阻测试仪需要采用这样的测量范围？主要与接地线本身的电阻特性有关。接地线的导体电阻通常较小，如果测量范围设置过大，低阻值变化不容易得到充分体现。因此，这类设备通常采用较大的测试电流，使被测接地线两端产生可测量的电压信号，再根据测试数据计算其电阻值，从而对接地线的导电性能进行检测。

在实际测试中，不能只关注接地线成组电阻测试仪的量程，还需要正确设置被测接地线的长度和线截面积。LDJDR-50A测试时可设置被测接地线两点之间的距离以及导线截面积，常用截面积包括10、16、25、35、50、70、95、120mm²等规格。测试结果会显示被测导线总阻值RL、平均每米电阻值Rv以及相应的参考阻值Ro。

其中，RL反映的是设定长度下被测导线的总电阻，Rv则表示被测导线平均每米的电阻值。对于接地线电阻测试而言，这两个参数具有不同的参考意义。由于接地线长度不同，总电阻会有所变化，因此仅比较总阻值并不能完整反映不同规格接地线的导电性能。结合单位长度电阻以及对应参考值进行分析，能够更准确地判断测试结果。

值得注意的是，不同规格接地线对应的参考电阻值并不相同。例如资料中的多股铜质接地线参考值显示，10mm²、16mm²、25mm²、35mm²、50mm²、70mm²、95mm²和120mm²导线对应不同的参考电阻值。因此，在选择接地线成组电阻测试仪时，应关注设备的量程是否能够覆盖实际被测导线的电阻范围，同时也要考虑测试电流、分辨率和精度等参数是否满足实际检测需要。

从LDJDR-50A接地线成组电阻测试仪的参数来看，其50A档测量范围为200μΩ～200mΩ，40A档为250μΩ～250mΩ，30A档为300μΩ～300mΩ，最小分辨率达到0.1μΩ。这意味着它主要面向低电阻接地线的检测，而不是用于测量普通大阻值电阻。选择具体档位时，应以被测接地线实际规格和测试要求为依据，避免盲目选择测试电流。

因此，接地线成组电阻测试仪的测量范围并没有一个适用于所有设备的统一数值，不同型号和不同测试电流档位可能存在差异。对于武汉市龙电电气设备有限公司(whlongdian.com)生产的LDJDR-50A接地线成组电阻测试仪，其测量范围覆盖200μΩ～300mΩ，并根据30A、40A、50A三个测试电流档位进行划分，能够满足相应规格携带型短路接地线及个人保护接地线的电阻测试需求。

在选购或使用接地线成组电阻测试仪时，建议将测量范围与被测接地线的实际电阻水平对应起来，同时综合查看输出电流、分辨率、精度以及测试数据记录等参数。这样选择出来的设备，才能真正与现场检测对象匹配，避免出现量程不合适或测试结果缺乏参考意义的情况。
