什么是雷击浪涌测试仪的耦合方式？L-N、L-PE、N-PE区别详解

什么是雷击浪涌测试仪的耦合方式？为什么同样设置了浪涌电压，改变耦合方式后，实际测试对象和冲击路径却会发生变化？很多刚接触雷击浪涌测试的用户，对“耦合方式”这个概念并不熟悉。简单来说，雷击浪涌测试仪的耦合方式，就是确定浪涌冲击从哪一条线路进入被测设备，以及浪涌在不同导线之间或导线与地之间如何施加。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪提供多种耦合方式，可根据相关试验要求选择不同的浪涌注入路径。

在雷击浪涌测试中，耦合网络是连接浪涌源与被测设备的重要部分。它的作用不是简单地“把高压接进去”，而是按照规定的测试方式，将浪涌信号施加到指定线路之间。不同耦合方式的主要区别，就在于浪涌作用在线—线之间，还是作用在线—地之间。理解这一点之后，L-N、L-PE、N-PE等名称就比较容易区分了。

L-N 是比较常见的一种线—线耦合方式，其中 L 表示火线，N 表示零线。采用这种方式进行测试时，浪涌主要施加在火线与零线之间，重点考察设备电源输入端线—线之间的抗浪涌能力。对于通过交流电源供电的设备，这是一种需要重点关注的测试路径。

L-PE 则是线—地之间的耦合方式，其中 PE 表示保护地。采用 L-PE 测试时，浪涌施加在线与保护地之间，主要考察设备电源线路与接地系统之间的耐受情况。与 L-N 相比，L-PE 测试的浪涌返回路径不同，因此设备内部的受影响回路也可能不同。

N-PE 与 L-PE 类似，同样属于线—地测试，只不过浪涌施加在零线 N 与保护地 PE 之间。对于具有完整接地结构的设备来说，N-PE 测试可以进一步观察设备在不同线—地浪涌路径下的响应情况。也就是说，不能因为已经完成 L-PE 测试，就直接认为 N-PE 测试可以省略，是否需要测试要以具体试验要求为准。

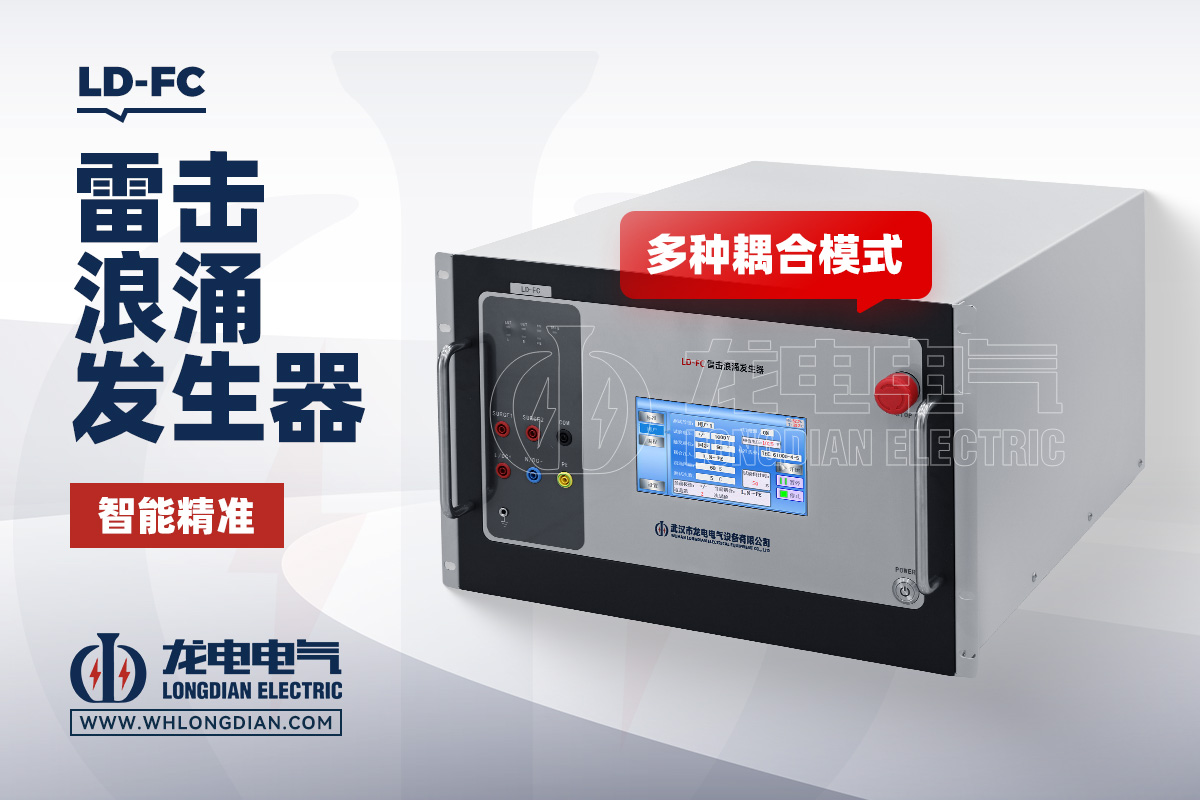

武汉市龙电电气设备有限公司(whlongdian.com)生产的 LD-FC 雷击浪涌测试仪，在耦合注入功能中设置了 Surge1、Surge2、L-N、L-PE、N-PE、L,N-PE 和 ALL Coupling 等多种方式。其中，ALL Coupling 可以按照设定顺序执行 L-N、L-PE、N-PE、L,N-PE 四种耦合方式。 这样在需要连续完成多种测试路径时，可以减少反复修改测试设置的操作。

L,N-PE 可以理解为同时涉及电源线与保护地之间的组合测试路径。与单独的 L-PE 或 N-PE 相比，这种方式考虑的线路关系更加全面。实际使用时，具体的接线和测试顺序需要依据所采用的试验标准以及被测设备结构确定，不能脱离测试要求单独判断。

除了 L-N、L-PE、N-PE 等线路耦合方式，LD-FC 还提供 Surge1 和 Surge2 两个不同的浪涌源端口。SURGE1 为2Ω浪涌输出端，与 COM 端组合使用，可以用于不通电功率保护器件测试，并提供1.2/50μs和8/20μs组合波输出；SURGE2 为500Ω阻抗输出端，与 COM 端组合使用，可产生1.2/50μs电压波，用于气隙耐压等相关测试。

因此，在理解雷击浪涌测试仪耦合方式时，还需要把“输出端口”和“耦合路径”区分开来。输出端口主要决定浪涌源的输出形式及相应测试用途，而 L-N、L-PE、N-PE 等名称，主要描述浪涌具体注入被测设备的线路关系。两者虽然有关联，但并不是同一个概念。

不同耦合方式之间的核心区别，可以从三个方面理解。第一是浪涌施加的位置不同，L-N 是线—线，L-PE和N-PE是线—地；第二是浪涌在被测设备中的传播路径不同，不同路径可能涉及不同的电源保护和接地回路；第三是测试目的可能不同，需要结合具体产品和标准确定重点考察的是线—线耐受还是线—地耐受。

有些用户会认为，只要把雷击浪涌测试仪的输出电压设置到规定数值，就完成了测试。实际上并不准确。浪涌电压、浪涌电流、输出阻抗、耦合方式、极性和测试次数等参数共同决定了完整的试验条件。以 LD-FC 为例，其开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs，有效输出阻抗为2Ω和12Ω。

浪涌极性与耦合方式也需要分别设置。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性。 也就是说，同一种 L-N 或 L-PE 耦合方式下，还可能根据测试要求进行不同极性的浪涌冲击。因此，实际试验时需要按照对应标准确定完整参数，而不是只选择一个耦合方式就结束。

对于雷击浪涌测试仪而言，耦合方式的选择还与被测设备的电源结构、接地形式以及端口类型有关。不同设备的输入形式可能不同，有的采用单相交流电源，有的包含多种信号接口和保护地连接。因此，在正式测试之前，应先确认设备的端口定义和接线关系，再按照对应测试要求选择合适的耦合路径。

LD-FC 的参数设置界面支持对耦合方式进行选择，同时还能够设置试验电压、浪涌极性、浪涌间隔和测试次数等参数。试验运行过程中，可以查看当前极性、当前耦合方式、试验进度和峰值电压等信息。 这种设置方式适合需要重复进行多组浪涌条件测试的场景。

还需要注意安全问题。雷击浪涌测试仪产生的是高能量瞬态冲击，测试回路和设备输出端存在危险电压。LD-FC 的相关操作要求中，试验前需要检查系统接地和 EUT 接线状态；更换试品前，应确认设备停止运行，并对相关输出端进行放电确认。

总的来说，雷击浪涌测试仪的耦合方式，本质上就是确定浪涌“从哪里进入设备、通过哪条线路形成冲击回路”。L-N 主要针对火线与零线之间的线—线冲击，L-PE 和 N-PE 主要针对线—地冲击，L,N-PE则属于组合线路关系，而 ALL Coupling 则可以按照设定顺序完成多种耦合测试。

对于需要采购或使用雷击浪涌测试仪的企业来说，选择设备时不能只看输出电压，还要确认设备是否具备实际需要的耦合方式。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌测试仪支持多种耦合注入方式，并提供1.2/50μs电压波、8/20μs电流波相关输出条件，可根据具体测试要求选择相应的测试路径。

因此，弄清雷击浪涌测试仪的耦合方式，是正确开展浪涌抗扰度测试的重要一步。先明确测试标准和被测设备，再确定浪涌极性、试验等级、输出阻抗以及耦合路径，测试方案会更加准确，也能够避免因接线或参数选择不当导致测试结果失去参考价值。
