接地线成组电阻测试仪正确使用方法与接线步骤详解

接地线成组电阻测试仪怎么正确接线？测试前需要设置哪些参数？为什么有些测试结果会出现明显偏差？接地线成组电阻测试仪主要用于携带型短路接地线及个人保护接地线的电阻测试，测试对象属于低电阻导体，因此正确接线、合理设置测试参数以及按照规定步骤操作，是获得可靠测试结果的重要条件。对于现场检测人员来说，掌握接地线成组电阻测试仪的正确使用方法，比单纯了解仪器量程更为重要。

使用接地线成组电阻测试仪前，首先应确认测试环境和被测接地线处于安全状态。仪器不能用于测量带电导体，测试过程中测试钳应夹紧测试端子，测试线也不能在测试过程中拆除。完成安全确认后，再按照被测接地线的实际情况准备测试线，并检查测试线、测试钳及仪器连接端子是否正常。

接地线成组电阻测试仪的接线方式相对明确。根据被测接地线的实际情况，将测试钳分别夹紧被测导线对应端子，测试线的另一端分别连接仪器面板上的电流端子I+、I-和电压端子V+、V-。电流端子用于向被测接地线提供测试电流，电压端子则用于采集相应测量信号。接线时需要确认各端子对应关系，避免接错导致测试无法正常进行或影响测试结果。

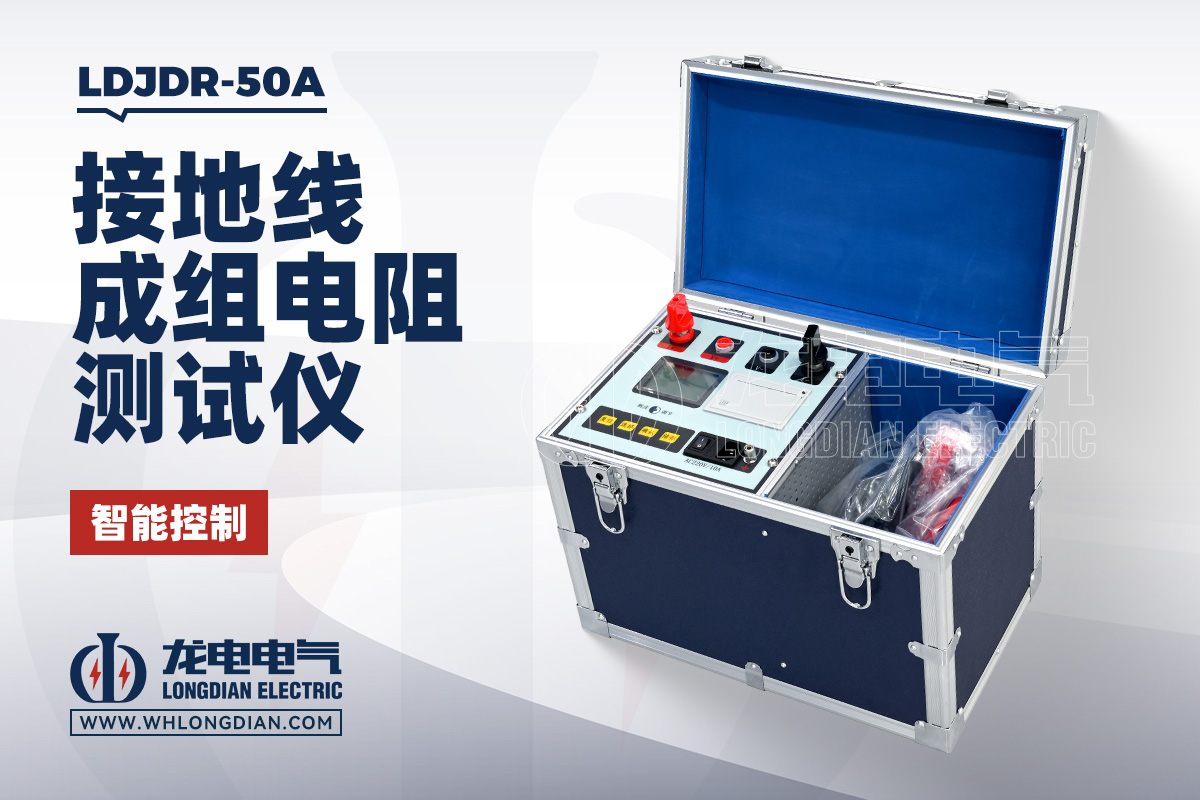

完成接线后，再打开接地线成组电阻测试仪的电源。仪器启动后进入参数设置界面，首先需要根据实际检测要求选择测试电流。以武汉市龙电电气设备有限公司生产的LDJDR-50A接地线成组电阻测试仪为例，测试电流提供30A、40A和50A三档选择，测试电流为固定输出，使用时根据被测对象和测试要求选择对应档位即可。

设置测试电流之后，需要输入被测接地线的导线长度。这里的导线长度是指被测接地线两点之间的距离，单位为米。仪器资料中的默认值为10.00米，实际操作时应根据被测接地线的真实长度进行设置。如果长度参数与实际接地线不一致，测试结果中的总阻值以及相关分析数据也可能受到影响，因此这一步不能简单按照默认值直接使用。

随后需要设置被测接地线的线截面积，单位为mm²。LDJDR-50A接地线成组电阻测试仪提供多种常用规格选择，包括50、70、95、120、35、25、16、10mm²等。操作时应按照被测接地线实际规格选择相应的截面积参数，确认后再进入测试项目。

完成测试电流、导线长度和线截面积设置后，将光标移动到“测试”项目并确认，接地线成组电阻测试仪开始进行测量。测试开始后，仪器首先对被测对象进行充电，随后输出设定电流。当输出电流达到设定值并保持稳定后，仪器继续进行数据采集，几秒钟后显示测试结果。

测试完成后，需要正确理解仪器显示的各项数据。其中I表示仪器实际输出的电流值，RL表示被测导线在设定长度下的总阻值，Rv表示被测导线平均每米电阻值，Ro则表示相应参考条件下的平均每米参考阻值。通过这些参数，可以进一步分析接地线的导电电阻情况。

对于部分铜质材料接地线，测试结果可以结合Rv和Ro进行参考判断。当Rv≤Ro时，可以判断所测导线符合要求；当Rv大于Ro时，则表示不符合相应要求。不过这一判断方式主要针对部分铜质材料接地线，不能简单将该判断方式扩大到所有接地线材料和所有检测场景，实际检测仍应结合具体对象及相关试验要求进行分析。

接地线成组电阻测试仪完成一次测试后，还可以对测试数据进行保存。LDJDR-50A支持测试数据存储，可保存20组测试记录；测试结果需要打印时，可以使用仪器的打印功能输出测试数据。对于需要定期检测多组接地线的单位，这些功能可以方便后续查询和整理检测记录。

实际操作时，测试结果是否稳定，很大程度上与接线质量有关。测试钳应与被测端子保持良好接触，电流线和电压线需要按照对应端子正确连接。如果测试过程中接线松动或者测试钳接触不良，可能导致测试数据出现异常。因此，当测量结果与预期存在明显差异时，应先检查接线、测试钳夹持状态以及导线参数设置，再重新进行测试。

对于LDJDR-50A接地线成组电阻测试仪，还应注意其测试电流与测量范围之间的对应关系。30A档测量范围为300μΩ～300mΩ，40A档为250μΩ～250mΩ，50A档为200μΩ～200mΩ，最小分辨率为0.1μΩ，精度为±(0.5%+3个字)。在实际使用过程中，应根据被测接地线的情况合理选择测试档位。

从完整操作流程来看，接地线成组电阻测试仪的正确使用可以概括为“安全确认—正确接线—设置测试电流—设置导线长度—设置线截面积—启动测试—读取结果—保存或打印数据”。其中，接线和参数设置是测试前的关键环节，测试完成后的数据分析则需要结合被测接地线的实际规格进行判断。

武汉市龙电电气设备有限公司(whlongdian.com)生产的LDJDR-50A接地线成组电阻测试仪，针对携带型短路接地线及个人保护接地线的电阻检测需求设计，支持30A、40A、50A三档测试电流，并具备数据存储、查询及打印功能。实际使用接地线成组电阻测试仪时，应严格按照被测接地线的实际规格进行参数设置，确保测试接线正确、接触可靠，再根据测试结果进行分析，这样才能使测量数据具有更好的参考价值。
