高压开关特性测试仪由哪些部分组成？主机、传感器与附件功能详解

高压断路器做机械特性试验时，为什么一套高压开关特性测试仪需要搭配多种传感器和附件？实际上，高压开关特性测试并不是单纯采集一个时间参数，而是需要围绕断口状态、动作时间、速度、行程、线圈控制等多个环节展开。只有主机、传感器以及现场连接附件相互配合，才能完成较完整的断路器机械特性检测。因此，了解高压开关特性测试仪的核心构成，对于设备选型、现场接线和测试操作都有实际意义。

从整体结构来看，高压开关特性测试仪主要由测试主机、断口测试部分、速度及行程传感器、分合闸控制部分以及各种现场连接附件组成。其中主机负责信号采集、数据计算、测试控制和结果显示，传感器负责把断路器机械运动转换成可测量信号，而断口线、控制线、支架和转接头等附件，则负责完成设备与被测高压开关之间的连接。

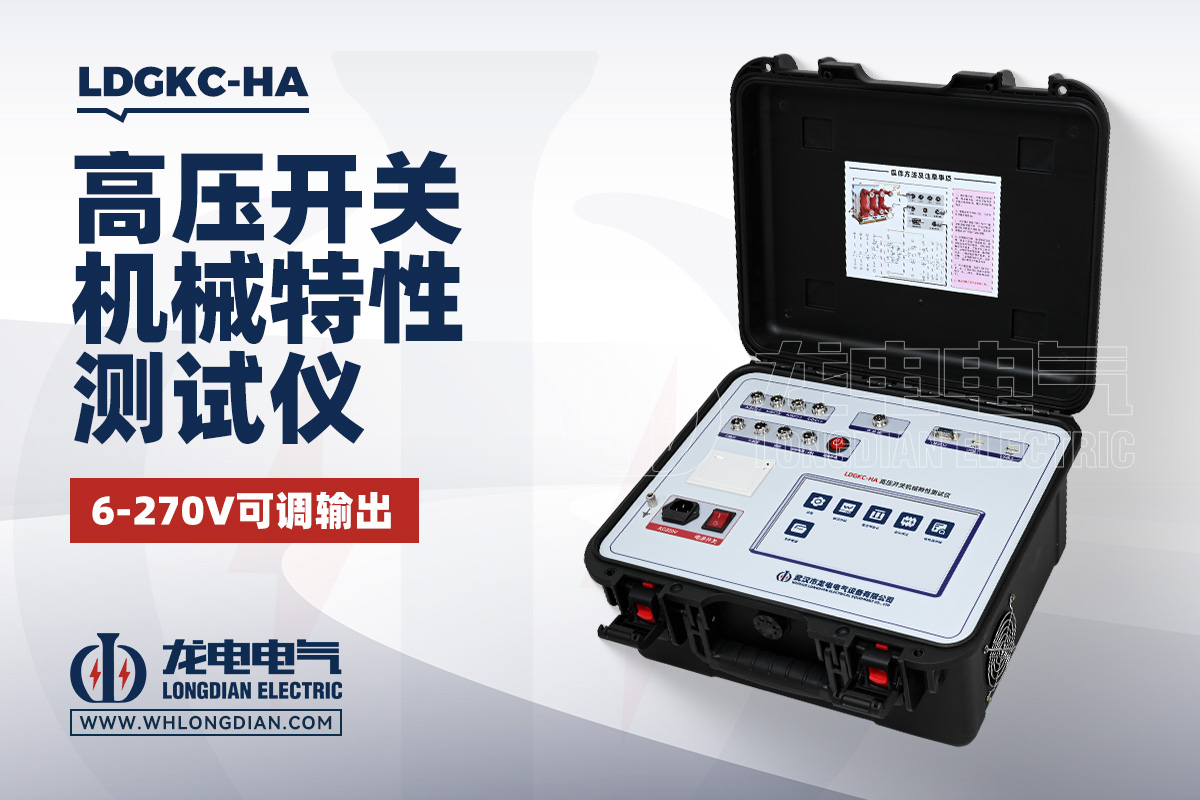

主机是高压开关特性测试仪的核心部分，相当于整个测试系统的数据处理中心。以武汉市龙电电气设备有限公司研发生产的LDGKC-HA高压开关特性测试仪为例，设备采用嵌入式工控机结构，配备9寸彩色触摸屏，测试数据和波形可以直接在屏幕上查看。主机内部集成操作电源，可以输出DC6～270V可调直流电源，最大电流20A，可用于断路器分、合闸操作以及部分低电压动作试验。对于现场没有合适二次操作电源的情况，这种集成式设计能够减少外部设备连接。

高压开关特性测试仪主机还承担断口信号采集和时间参数计算任务。LDGKC-HA可同时采集12路金属触头断口，也可以根据实际测试对象进行6路主断口和6路辅助断口的组合测试。通过断口状态变化，可以计算分闸时间、合闸时间、三相不同期、相内不同期、弹跳时间以及弹跳次数等数据。时间测量范围覆盖多个区间，在不同时间段采用相应的分辨率，能够满足常规高压断路器机械动作时间测试需求。

除了时间参数，高压开关特性测试仪还需要通过传感器采集断路器机构的运动数据。速度传感器是整套设备中比较关键的组成部分之一。根据断路器结构不同，现场可以采用直线传感器、旋转传感器、万能传感器以及选配的激光传感器。不同传感器对应不同的机械运动形式，并不是所有传感器都可以随意替换使用。

直线传感器主要适用于能够获得直线位移的断路器机构。例如部分真空断路器，其动触头可以直接产生明显的直线运动，这种情况下可以通过直线传感器测量动触头的行程、开距、超行程以及速度等参数。LDGKC-HA配套的50mm直线传感器测量范围为0～50mm，分辨率可达到0.1mm，同时还可以根据实际测试对象选配更长的直线传感器。

旋转传感器则主要用于断路器主轴、拐臂等具有角位移运动的机构。部分SF6断路器以及采用旋转机构的设备，在现场安装时需要将旋转传感器固定在相应的主轴或拐臂位置，通过机构转动采集动作过程中的位移变化。LDGKC-HA支持345°角度传感器，适用于多种旋转式机构的速度和行程测试。

万能传感器也可理解为加速度传感器，适用于特定机构条件下的行程测量。当传感器安装位置存在横向直线运动时，需要根据实际运动方向进行安装，传感器方向与机构运动方向应保持一致。对于某些现场结构比较特殊的断路器，选择合适的传感器类型和安装位置，比单纯提高测试速度更重要。

传感器并不是独立工作的，安装方式会直接影响高压开关特性测试仪的测量结果。例如直线传感器安装时，需要保持传感器与动触头运动方向基本一致，并预留一定的缓冲长度，避免机构动作过程中出现过冲而损坏传感器。旋转传感器则需要与主轴或拐臂形成稳定连接。如果传感器选择错误，或者安装位置没有产生有效机械运动，就可能出现速度、行程数据无法显示的情况。

断口测试线则负责把断路器各断口状态传递给测试主机。LDGKC-HA设置有12个断口测试输入接口，每个断口测试线包含对应的信号线及公共地线。进行三断口、六断口或更多断口测试时，需要根据被测开关的实际结构进行连接。通过断口信号变化，高压开关特性测试仪可以判断开关触头分、合状态，并进一步计算不同断口之间的动作时间差。

除了传感器和断口线，分合闸控制部分也是高压开关特性测试仪的重要组成部分。LDGKC-HA支持内触发和外触发等方式。内触发方式是由测试仪内部输出DC6～270V可调直流电源，用于驱动符合条件的断路器分、合闸线圈；外触发则是利用被测开关原有的操作电源，测试仪负责采集相应电压、电流信号并进行时间计量。这种方式适用于操作线圈驱动电流较大的部分断路器。

因此，现场附件中的合分闸控制线、储能线、闭锁电源线等，都承担着不同作用。储能部分主要用于断路器储能机构，闭锁电源用于相应闭锁回路测试，合闸线和分闸线则用于操作线圈控制。不同附件不能混用，现场连接时需要根据断路器控制回路和测试方式分别接入对应接口。

高压开关特性测试仪的支架、转接头和固定部件同样不能忽视。由于不同品牌、不同型号断路器的结构差异较大，传感器安装位置也不完全一致，因此现场通常需要配置万向支架、测速传感器转接头以及不同规格的专用支架，使传感器能够稳定安装在动触头、主轴或拐臂等位置。稳定的机械连接是保证速度和行程测试重复性的基础。

从完整配置来看，一套高压开关特性测试仪通常还会配有接地线、电源线、断口延长线、短接线、航插转接线以及打印耗材等附件。对于现场测试而言，这些附件虽然不是数据处理核心，却直接关系到设备能否顺利接线和完成测试。尤其是高压开关现场测试，接地线属于基础安全连接，应在其他测试线连接之前完成可靠接地。

以武汉市龙电电气设备有限公司(whlongdian.com)研发生产的LDGKC-HA高压开关特性测试仪为例，整套系统并不是简单由一台主机组成，而是围绕“主机+传感器+测试线+控制线+安装附件”形成完整测试系统。主机负责控制和分析，传感器负责机械参数采集，断口线负责触头状态检测，控制线负责分合闸操作，支架及转接附件负责实现不同型号断路器的现场安装。

对于使用人员而言，选择高压开关特性测试仪时，不能只看主机屏幕大小或者单一技术指标，还应重点关注断口通道数量、传感器类型、速度与行程测量能力、内外触发方式以及现场附件是否能够满足实际被测开关需求。设备的测试能力和现场适配性需要结合实际应用场景综合判断。

高压开关特性测试仪的最终作用，是把断路器动作过程中难以直接观察的机械状态转化为时间、速度、行程和波形等可分析的数据。主机、传感器和附件任何一个环节匹配不当，都可能影响测试过程。因此，在实际使用中，根据断路器结构选择合适的传感器和安装方式，并按照测试要求完成断口、控制及接地连接，是获得稳定测试结果的重要基础。武汉市龙电电气设备有限公司研发生产的LDGKC-HA高压开关特性测试仪，正是围绕这些现场测试环节进行配置，可用于真空开关、SF6开关、油开关及GIS组合电器等高压开关机械特性检测。
