高压开关回路电阻测试三相数值偏差大正常吗？原因与处理方法

高压开关回路电阻测试时三相数值偏差大正常吗？在断路器、隔离开关等设备的现场检测中，经常会遇到A、B、C三相回路电阻测量结果不一致的情况。有些设备三相数值比较接近，有些设备则会出现明显偏差。出现这种情况并不一定意味着开关本身存在故障，但如果三相之间偏差较大，而且重复测试后仍然保持明显差异，就需要进一步检查测试接线和开关导电回路状态。

高压开关回路电阻测试主要用于判断开关导电回路的连接及接触状态。被测回路的电阻通常比较小，因此测试设备需要向回路输出稳定电流，同时采集被测部分的电压降，再根据电流和电压之间的关系计算电阻值。LDHL系列回路电阻测试仪采用电流电压法，也就是四线法，将电流输出和电压采样分开，可以用于微小电阻的测量。

三相测试出现一定数值差异，本身并不能直接判定异常。高压开关三个相的触头、导电连接部位以及机械结构在实际状态下并不一定完全一致，因此实际测得的回路电阻也可能存在一定差别。判断三相数值是否需要重点关注，不能只看三个数字是否完全相同，还应结合设备技术要求、历史测试数据以及重复测试结果综合判断。

如果三相回路电阻的差异比较明显，首先应检查测试线连接是否正确。回路电阻测试属于低电阻测量，测试夹具与被测端子的接触状态会直接影响测量结果。如果电流夹没有夹牢、接触面存在污物或氧化层，或者电压采样点位置不合适，都可能导致某一相测量值明显偏高。实际接线时，大电流端和电压采样端应按照正确方式连接，电压采样线应靠近被测电阻位置。

测试线本身也可能造成三相数据偏差。尤其是现场测试时，如果不同相的接线长度、连接状态或者夹具压力存在差异，就可能使测量结果出现变化。因此，当高压开关回路电阻测试发现某一相数值明显异常时，可以先重新检查该相接线，然后重新测试，再与另外两相进行比较，而不是直接判断开关内部存在问题。

除了接线因素，还需要考虑开关触头及导电回路本身的状态。高压开关长期运行后，触头及连接部位可能受到机械磨损、氧化、污染等因素影响，使接触电阻发生变化。如果三相数据中某一相长期高于其他两相，并且多次重新接线测试后仍然保持相同趋势，就应该进一步检查对应相的导电连接和触头接触状态。

高压开关回路电阻测试的数据稳定性也值得关注。如果第一次测试三相数值差异较大，但重新连接后数值明显发生变化，说明问题可能更多来自测试条件，而不是被测开关本身。LDHL-100B智能回路电阻测试仪支持50A、100A两个测试电流档位，测量范围为0～19999μΩ，准确度为0.5%rdg±100dgt，分辨率可达到0.01μΩ。 在实际测试中，可以保持测试方法和接线方式一致，对异常相进行重复测量，以便判断数据是否稳定。

对于需要提高数据可信度的测试场景，还可以利用不同电流档位进行对比。LDHL-100B支持设置不同输出电流档位进行测试，并可自动计算平均值。 如果同一相在不同测试电流下结果基本保持一致，通常更有利于判断该测量结果具有较好的重复性；如果测试过程中数据变化明显，则需要优先检查接线、夹具接触以及测试回路是否存在问题。

另外，测试线路本身也需要满足相应要求。如果测试线路过长或者导线截面积过小，可能造成输出电流达不到预期值，进而影响测试过程。设备实际使用中，应选择合适规格的测试线，并确保各连接点可靠。相关设备使用过程中也明确提到，测试线路过长或导线截面积过小可能导致输出电流达不到额定电流。

因此，高压开关回路电阻测试出现三相数值偏差时，不能简单认为“偏差大就是正常”，也不能看到数值不一致就直接判定设备故障。更合理的方法是先确认测试电流、测试接线、夹具接触和线路状态，再对异常相进行重复测试。如果偏差仍然明显，而且与设备以往测试数据相比发生较大变化，就需要结合开关触头及导电连接状态进一步排查。

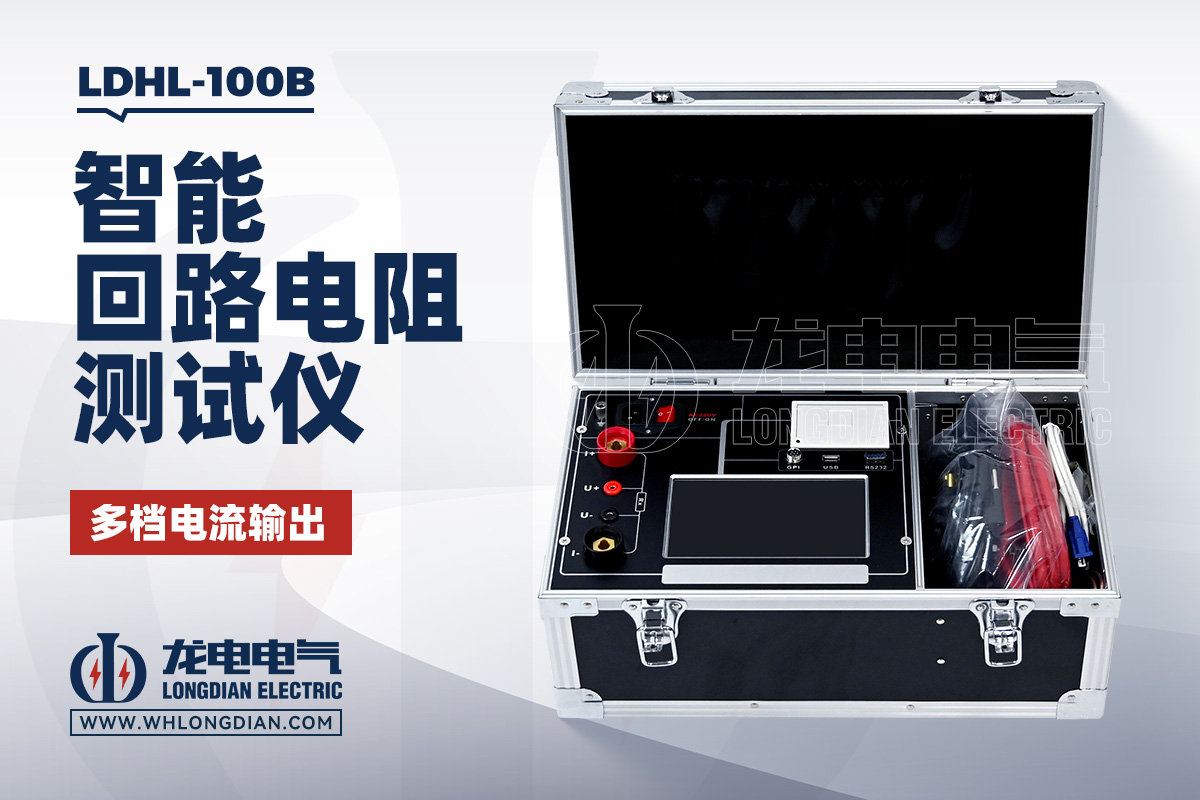

武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，可用于高压开关、断路器等低电阻回路的检测。仪器采用四线法测试方式，并具备多电流档测试、数据存储、打印及数据导出等功能，可用于现场回路电阻测试及结果记录。

高压开关回路电阻测试的重点，不是要求三相数据必须完全一致，而是要关注测试结果是否稳定、偏差是否合理以及异常趋势是否持续。对于明显偏高的一相，应先排除测试接线和接触问题，再结合设备实际状态进行判断。这样才能通过回路电阻测试更准确地发现高压开关导电回路中可能存在的问题。
