高压开关特性测试时线缆长度会影响测试结果吗？接线长度对测试精度的影响分析

高压开关特性测试时，测试线缆是不是越长越容易影响结果？很多现场测试人员在连接高压开关特性测试仪时都会遇到这样的问题：同一台设备、同一台断路器，在不同现场使用不同长度的测试线，最终得到的测试数据是否会出现差异？从实际测试过程来看，线缆长度本身并不是决定测试结果的唯一因素，但线缆过长、接线方式不规范以及接触不良等情况，确实可能对测试信号和测量稳定性产生一定影响。

高压开关特性测试主要涉及分、合闸时间、同期性、行程、速度以及线圈电流等参数。测试仪需要通过传感器采集断路器机构动作过程中的位移、时间、电流等信号，再对采集的数据进行计算和分析。在这个过程中，测试线缆承担着信号传输和控制连接作用，因此线缆长度、线径、屏蔽性能以及连接状态都会对现场测试的稳定性产生一定影响。

对于常规的高压开关特性测试来说，在测试仪厂家规定的正常接线范围内，适当增加线缆长度通常不会直接导致测试结果出现明显偏差。尤其是时间测量、位移测量这类测试，真正需要关注的是信号是否完整、接触是否可靠，以及现场是否存在较强的电磁干扰。也就是说，不能简单地认为“线越长，测试误差就越大”，更准确的判断方式应结合测试信号类型、线缆性能和现场环境综合分析。

但是，当测试线缆长度明显增加以后，问题就可能逐渐显现。首先是线路自身的电阻、电感和分布电容发生变化，对于较弱的采样信号或者高速变化信号而言，过长的线路可能使信号边沿发生变化，甚至增加一定的噪声。其次，长距离布线更容易受到现场电机、变压器、开关柜以及其他高压设备产生的电磁干扰，导致采集信号出现波动。对于高压开关特性测试仪而言，如果信号波形受到干扰，可能会影响动作时间判断和部分动态参数的计算稳定性。

接触电阻也是现场测试中容易被忽略的问题。很多时候，测试结果发生变化并不是因为线缆本身长度增加，而是因为线夹没有夹紧、测试端子氧化、接触面存在油污或锈蚀，使得实际接触电阻增大。特别是在测量断路器分、合闸线圈电流时，接触状态不稳定可能使采集到的电流波形发生变化。因此，高压开关特性测试中，与其单纯关注测试线有多长，更应该关注测试线连接是否牢固、端子是否清洁以及布线是否合理。

不同测试项目对线缆长度的敏感程度也有所区别。例如，断路器机械特性中的分闸时间、合闸时间主要依靠控制信号和动作信号进行时间判断，只要信号传输稳定，合理范围内的线缆长度变化通常不会造成明显影响。而对于位移、速度等动态参数测试，则应更加重视传感器安装状态、传感器连接线稳定性以及现场机械振动情况。也就是说，在高压开关特性测试过程中，传感器安装质量往往比单纯增加几米线缆更值得关注。

线缆布置方式同样会影响测试稳定性。现场测试时，应尽量避免测试线与大功率电缆、动力线路长距离平行敷设，必要时可以采用合理的分离和交叉方式降低干扰。同时，应根据测试仪的实际接口和现场距离选择合适长度的线缆，避免为了方便收纳或覆盖较大范围而使用远超实际需要的长线。线缆过长不仅增加布线难度，也会让现场整理和排查问题更加困难。

在实际使用高压开关特性测试仪进行测试时，还应注意不同接口所连接线缆的用途。有些线缆用于控制断路器动作，有些用于采集辅助触点状态，有些则连接位移传感器或电流采样装置。不同类型的线路对抗干扰能力和连接要求不同，因此不能简单采用“所有线缆长度都一样”的方式进行处理。合理的做法是根据测试项目选择相匹配的线缆，并尽量缩短不必要的连接距离。

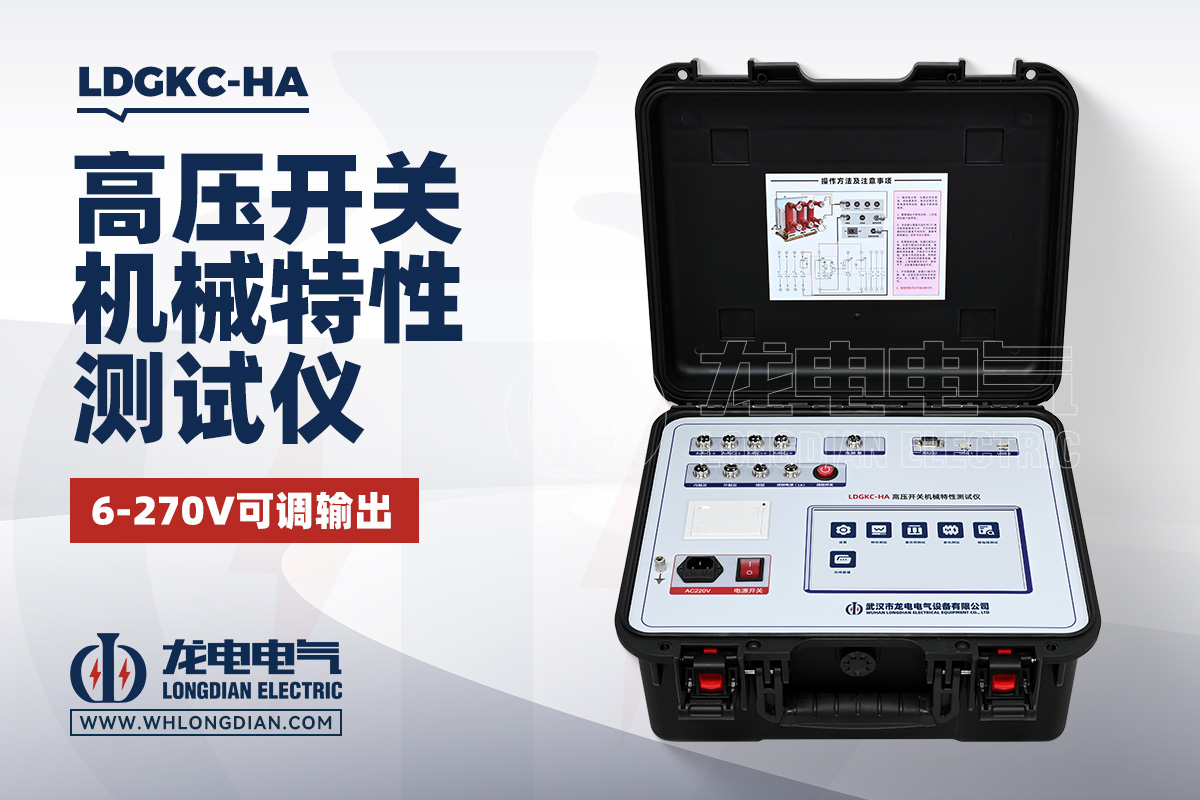

武汉市龙电电气设备有限公司研发生产的LDGKC-HA高压开关特性测试仪，主要用于高压断路器机械特性及相关参数的现场检测。在实际应用中，测试人员除了关注仪器本身的测量性能，还应按照测试现场条件合理布置接线，保证测试线缆连接牢固、传感器安装可靠，并尽量减少外部干扰因素。这样得到的测试数据才更具有稳定性和可比性。

需要注意的是，如果更换了明显不同长度的测试线后，测试结果出现较大变化，不建议直接将原因归结为“线长造成误差”。应优先检查接线端子的接触情况、传感器安装位置、测试线是否受到机械拉扯、控制回路是否正常以及现场是否存在明显电磁干扰。通过逐项排查，通常能够更快找到造成数据变化的真正原因。

从现场测试经验来看，高压开关特性测试仪的测试线并非越短越好，也并非越长影响就一定越大。合理长度、可靠连接、规范布线和良好的抗干扰条件，才是保证测试结果稳定的重要因素。尤其是在变电站、开关站等现场环境中，测试人员应根据实际设备位置安排接线距离，尽量避免无意义的超长布线。

因此，高压开关特性测试时线缆长度确实可能对测试稳定性产生影响，但这种影响通常与线缆自身参数、连接质量、现场电磁环境以及具体测试项目共同相关。选择高压开关特性测试仪进行现场检测时，除了关注仪器的测试功能和测量能力，也应重视配套测试线缆的使用方式。对于武汉市龙电电气设备有限公司研发生产的LDGKC-HA高压开关特性测试仪，在规范接线、正确安装传感器并合理控制现场干扰的情况下，可为高压断路器机械特性测试提供稳定的测试条件。

对于需要长期开展高压开关特性测试的现场人员而言，养成规范布线和测试前检查的习惯，比单纯追求更短的测试线更加重要。测试前检查线路完整性、端子接触情况和传感器安装状态，测试过程中保持线路稳定，测试结束后及时整理和检查线缆，都有助于减少人为因素对测试结果造成的影响。
