高压开关特性测试仪输出电压是多少？DC6～270V范围及实际应用解析

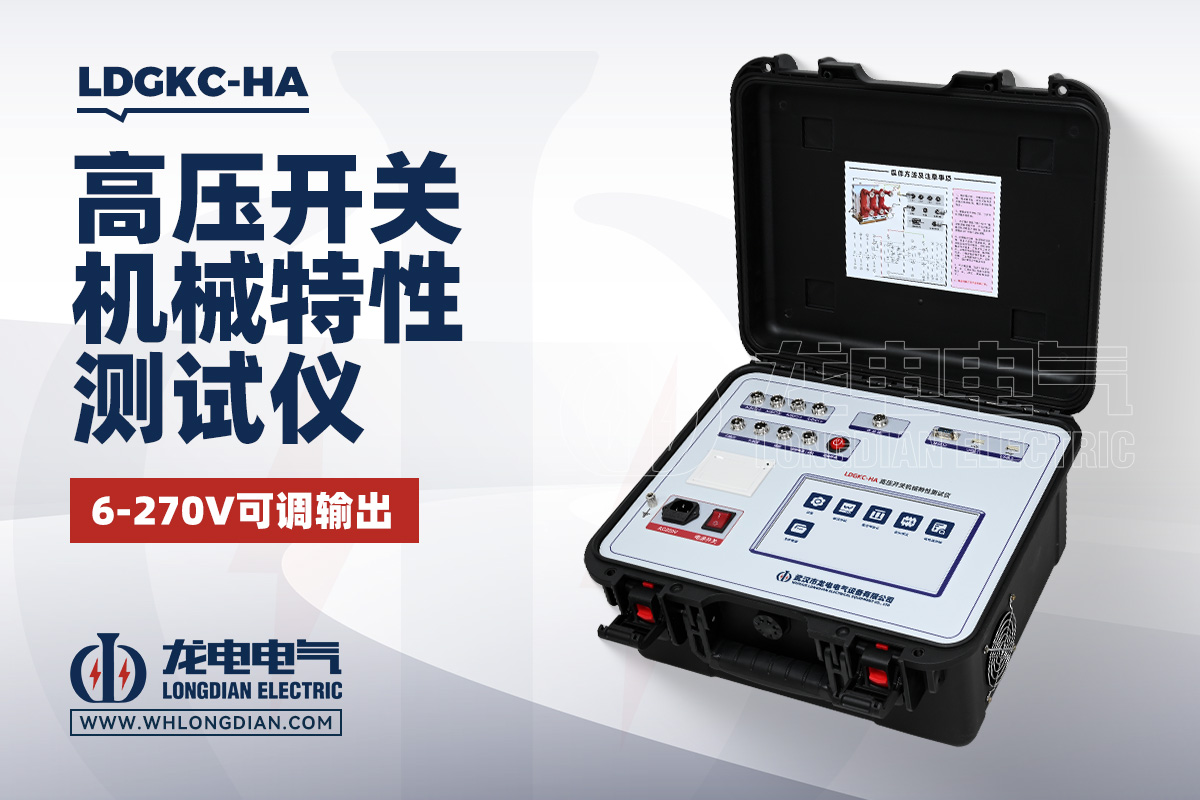

高压开关特性测试仪的输出电压是多少？现场做高压断路器分合闸测试时，测试仪的输出电压应该如何选择？这是很多刚接触高压开关机械特性测试的人员比较关心的问题。不同测试仪的电源配置存在差异，以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，其内部直流操作电源输出范围为DC6～270V，电压连续可调，电压分辨率为0.1V，可根据被测断路器线圈的实际动作电压进行设置。

从测试功能来看，高压开关特性测试仪的输出电压主要用于断路器操作机构的分闸、合闸控制。LDGKC内部集成直流操作电源，输出范围为DC6～270V，默认值为DC220V，现场人员可以根据断路器控制回路的要求设定相应电压。对于需要进行低电压动作试验的场合，也可以通过调整输出电压，对断路器线圈动作情况进行测试。

需要注意的是，高压开关特性测试仪的“输出电压”与被测断路器本身的额定电压并不是一个概念。测试仪输出的是用于操作控制的直流电压，而断路器的线圈额定电压则需要根据具体设备确定。因此，在使用高压开关特性测试仪进行分合闸操作之前，应先确认被测断路器控制回路及线圈所需的动作电压，再在测试仪上进行相应设置，避免电压设置不匹配影响试验。

以LDGKC高压开关特性测试仪为例，仪器的设置界面可以输入当前断路器线圈动作电压，测试时由内部直流电源提供相应的操作电压。对于常见的DC220V操作回路，测试电压可以设置在相应值；对于其他直流操作电压，则可以根据实际要求在DC6～270V范围内进行调整。

除了输出电压范围，高压开关特性测试仪的输出时间同样值得关注。LDGKC在进行内触发分、合闸控制时，可以设置直流电压输出持续时间，设置范围为20～30000ms，常规测试通常根据断路器动作情况进行合理设定。输出时间并不是越长越好，尤其是分合闸线圈不能长时间持续通电，因此现场操作时需要结合断路器控制回路的实际情况进行设置。

高压开关特性测试仪除了支持内部直流电源操作，还可以采用外触发方式。外触发并不是由仪器直接驱动断路器动作，而是利用现场原有操作电源，由测试仪采集合闸或分闸线圈的电压信号进行计时和分析。LDGKC的外触发触发电压范围为AC/DC10～300V，相关输入电流参数不大于120A。由此可以看出，外触发电压与仪器内部DC6～270V的直流操作电源属于不同功能，实际应用时不能混为一谈。

为什么有些现场不能直接使用高压开关特性测试仪的内部电源？一个常见原因是断路器操作线圈负载较大。LDGKC内部操作电源最大输出电流为20A，当被测开关线圈所需驱动电流超过这一能力时，就可能无法由测试仪直接完成分合闸驱动。此时可以采用外触发方式，使用现场操作电源完成开关动作，而测试仪负责采集相应信号。

因此，判断高压开关特性测试仪是否适合现场应用，不能只看“输出电压多少”这一项指标，还应综合考虑输出电流、输出电压调节范围、输出时间、内外触发方式以及被测断路器控制回路的实际条件。对于采用不同操作电压的真空断路器、SF6断路器以及其他高压开关设备，应先明确其控制电源参数，再确定测试方式。

在实际试验过程中，接线也是影响测试安全和结果可靠性的重要环节。使用测试仪内部直流电源时，需要正确连接合闸、分闸及公共线，并根据现场控制回路确定接入位置；采用外触发方式时，则需要根据现场控制回路接线情况采集对应的线圈电压信号。测试前还应确认现场原有操作电源状态，防止不同电源之间发生冲突。

对于户外高压断路器现场测试，还需要特别重视接地。进行试验时，应先可靠连接接地线，再连接断口线和其他测试线。尤其是在较高电压等级的变电站现场，断口与地之间可能存在较高感应电压，因此正确的接线顺序是现场测试的重要安全基础。

总体来看，高压开关特性测试仪的内部输出电压主要用于断路器分合闸操作，其核心范围是DC6～270V，连续可调，LDGKC默认操作电压为DC220V；外触发方式则用于采集现场操作电源信号，两者功能和使用场景有所不同。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，将直流操作电源、断口时间测试、速度行程测试以及外触发测试等功能集成于同一设备中，可根据不同高压开关的现场条件选择合适的测试方式。

因此，在选择和使用高压开关特性测试仪时，与其单纯关注输出电压的绝对数值，不如结合断路器控制电压、线圈负载以及现场操作方式进行综合判断。只有输出电压范围、输出能力和被测设备要求相互匹配，才能更合理地完成高压开关机械特性试验。
