回路电阻测试仪温漂是什么？温度变化对测试结果影响有多大

回路电阻测试仪出现温漂正常吗？为什么同一台仪器在不同环境温度下测试，得到的回路电阻数值可能会有轻微变化？对于微欧级电阻测量来说，温度并不是一个可以完全忽略的因素。所谓回路电阻测试仪温漂，主要是指仪器在环境温度或内部工作温度发生变化时，其测量结果随温度变化而产生的偏移。温漂并不一定意味着仪器发生故障，但如果温度变化较大，又没有结合实际条件进行判断，就可能对回路电阻测试结果产生影响。

回路电阻测试仪主要用于测量断路器、高压开关、隔离开关等设备导电回路的电阻。由于被测回路电阻通常比较小，测试仪需要输出稳定电流，并检测被测回路两端的电压降，再根据电流与电压之间的关系计算电阻值。LDHL系列回路电阻测试仪采用电流电压法，也就是四线法进行测量，通过电流端向被测回路提供测试电流，同时利用电压端采集被测电阻两端的电压信号。

回路电阻测试仪温漂通常与两个方面有关。一方面是仪器内部电子元器件自身的温度特性，例如测量电路、采样器件以及其他电子元件在温度变化时，参数可能发生一定变化，从而引起测量结果变化。另一方面是外部环境温度和被测对象温度发生变化后，被测导体本身的电阻也会发生变化。因此，实际看到的“电阻值变化”，并不一定全部来自仪器温漂，也可能包含被测回路温度变化带来的影响。

对于高压开关回路电阻测试而言，这一点尤其值得注意。导电材料的电阻会受到温度影响，同一个被测回路，在不同温度条件下可能出现不同的电阻值。因此，在判断回路电阻测试结果时，如果两次测试所处环境温度差异较大，就不能简单地把全部数值变化归结为仪器性能问题。

除了环境温度外，测试时间也会对结果造成一定影响。回路电阻测试通常采用较大的测试电流，通电过程中被测回路及测试连接部位可能产生一定热量。如果连续进行多次测试，被测导体和连接点温度发生变化，测量值也可能随之发生变化。因此，同一设备连续测试时，如果前后数据出现轻微变化，应同时考虑仪器温升和被测回路自身温升。

回路电阻测试仪温漂对最终结果到底有多大影响，需要结合仪器指标和实际温度变化判断，不能简单给出一个适用于所有设备的固定数值。对于精度要求较高的微欧级测量，即使非常小的变化，也可能在最终数据中体现出来。因此，在现场测试时，比单纯关注某一次测量值更重要的是保证测试条件尽量一致。

为了减少温度因素带来的影响，现场进行高压开关回路电阻测试时，首先应尽量保持测试环境稳定。仪器应避免长时间处于阳光直射、高温密闭空间或者温度变化明显的位置。测试开始前，可让仪器处于稳定工作状态，再进行正式测试，这样有利于减少仪器内部温度持续变化带来的测量波动。

测试过程中的接线方式同样非常重要。回路电阻属于低阻值测量，如果电流端和电压采样端连接不规范，接触电阻、引线电阻等因素可能会对结果造成影响。LDHL系列设备采用四线测量方式，电流线与电压线分别连接，其中外部两个端子用于电流连接，内部两个端子用于电压采样。 在规范接线的基础上，再结合稳定的测试环境，可以更好地判断数据变化究竟来自被测设备还是测试条件。

对于需要进行多次重复测量的情况，建议尽量保持测试电流、测试时间、接线位置和环境条件一致。如果条件允许，可以在相同条件下重复测量几次，观察数据变化趋势。如果数据仅存在小范围波动，而且重复测试结果具有较好的稳定性，一般更适合结合设备实际要求进行判断；如果数据持续向同一方向明显变化，则需要进一步检查仪器状态、接线情况以及被测回路温度。

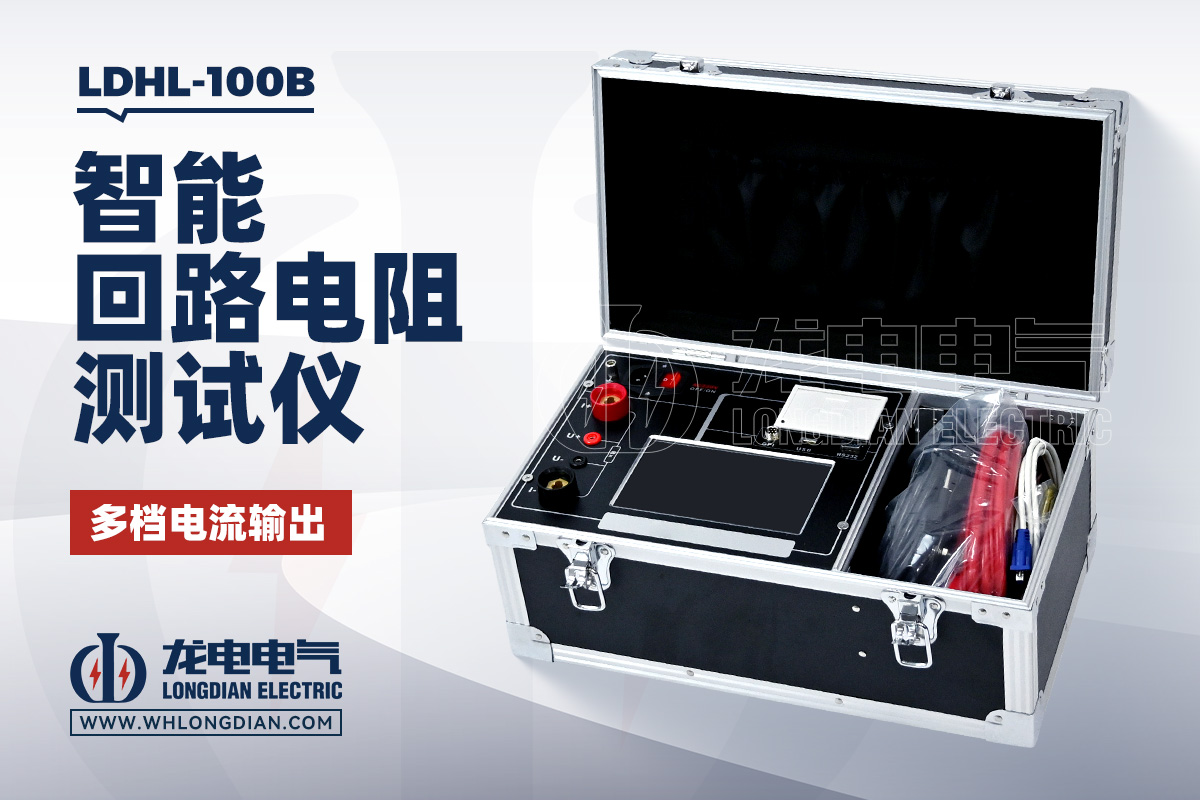

LDHL系列设备本身支持多电流档测试，可以设置不同的输出电流档位进行测量，并对多组测试结果进行比较。LDHL-100B的测试电流档位包括50A和100A，并支持设置不同电流进行测试。 对于现场需要确认测量稳定性的场景，可以结合实际试验条件进行对比测试，而不是单纯依据一次读数判断仪器是否存在温漂。

另外，温度还可能影响数据的记录和比较。不同时间、不同季节或者不同现场环境下得到的回路电阻数据，在进行历史趋势分析时，应尽可能考虑环境温度和设备状态的差异。对于需要长期跟踪的高压开关设备，更适合在测试条件尽量一致的情况下进行横向比较，这样才能减少温度变化对判断结果造成的干扰。

武汉市龙电电气设备有限公司研发生产LDHL高压开关回路电阻测试仪，可用于高压开关、断路器等导电回路电阻检测。产品采用四线法测量原理，并支持多电流档测试，能够用于现场回路电阻测量、数据保存及结果记录。LDHL系列产品的测试范围、测试电流和配置可根据具体型号确定，实际选型时应结合被测设备及试验要求进行匹配。

总的来说，回路电阻测试仪温漂是精密低电阻测量中需要关注的一个因素，但不能把所有测量变化都归结为温漂。仪器内部温度、环境温度、测试电流以及被测回路自身温升，都可能对最终数据产生影响。进行高压开关回路电阻测试时，应尽量统一测试条件，规范接线，并通过重复测试观察数据稳定性。只有把仪器因素和被测对象因素结合起来分析，才能更准确地判断测试结果是否具有参考价值。
