高压开关特性测试仪最大操作电流是多少？20A参数及应用说明

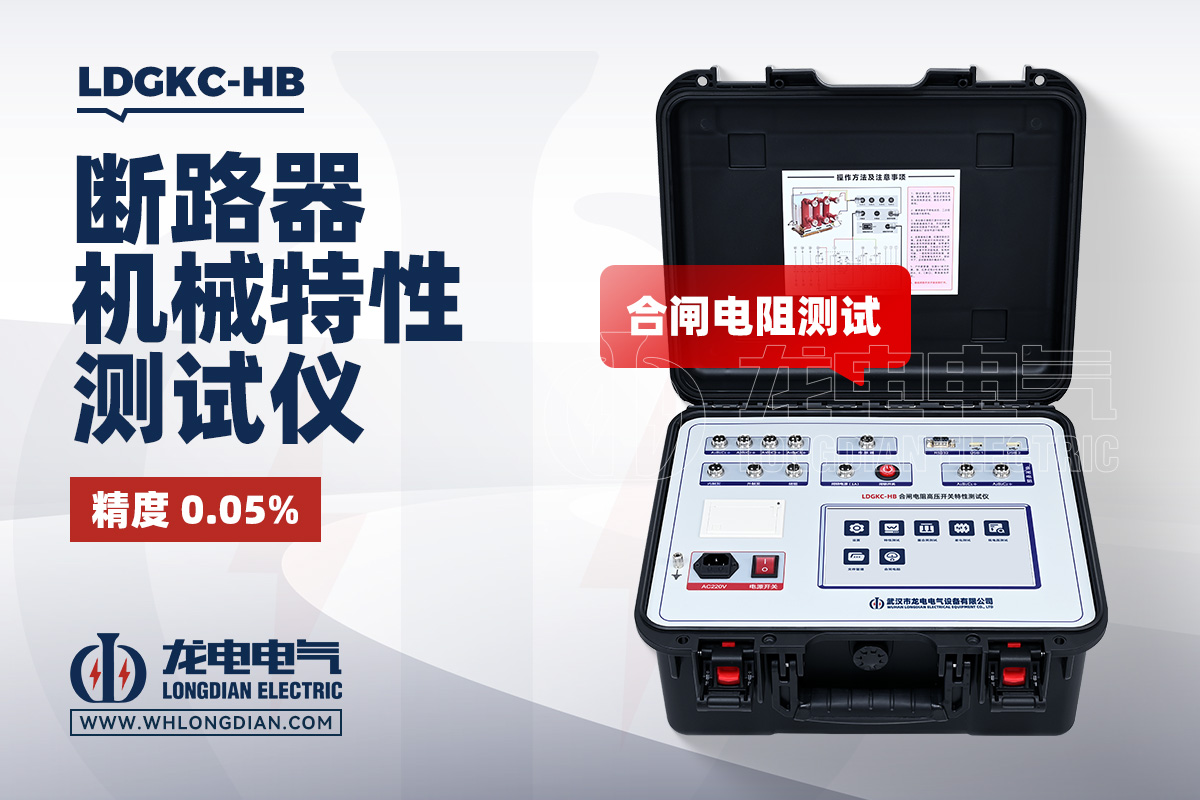

高压开关特性测试仪的最大操作电流是多少？为什么有些断路器可以直接使用测试仪内部电源进行分合闸操作，而部分开关却需要采用外触发方式？其中一个重要因素，就是测试仪自身操作电源的输出能力。以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，其内部直流操作电源最大输出电流为20A，可提供DC6～270V连续可调直流电源，能够满足相应断路器分、合闸操作及相关测试需求。

高压开关特性测试仪的操作电流，并不是用来测量高压线路运行电流，而是指测试仪内部操作电源向断路器分闸、合闸控制回路提供电能时所能够承受的最大负载电流。因此，在理解“最大操作电流”这个参数时，需要将它与线圈电流、主回路电流以及断口测试电流区分开来。LDGKC高压开关特性测试仪的内部操作电源最大带载能力为20A，实际使用时应根据被测断路器控制线圈的负载情况选择合适的测试方式。

为什么20A这个参数值得重点关注？因为不同类型、不同结构的高压断路器，其分合闸线圈所需要的驱动电流并不完全相同。一些断路器的操作机构负载较小，可以直接由高压开关特性测试仪内部操作电源驱动；而部分电磁机构的断路器，合闸线圈可能需要较大的瞬时驱动电流。当实际负载超过测试仪操作电源的带载能力时，就可能出现无法正常驱动断路器动作的情况。相关现场测试经验表明，部分电磁机构开关的合闸线圈驱动电流可能达到几十安培甚至更高，此时就不宜强行采用内部电源直接操作。

对于武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪来说，20A是内部直流操作电源的最大输出电流参数，同时输出电压范围为DC6～270V，电压可以连续调节，电压分辨率达到0.1V。这样的设计主要用于现场断路器操作和机械特性测试配合，而不是作为大电流电源长期驱动负载使用。

在实际测试中，操作电流与输出电压需要结合起来判断。例如被测断路器线圈的动作电压符合测试仪的输出范围，并且线圈工作电流未超过内部电源的带载能力，便可以考虑采用内触发方式。内触发是由测试仪输出可调直流电源，对断路器进行分闸或合闸控制，同时测试仪采集断口状态变化，从而计算相应的动作时间等参数。

如果断路器线圈负载过大，超过20A的内部操作电源带载能力，则应考虑采用外触发方式。外触发方式并不是继续增加测试仪的输出电流，而是使用现场原有的操作电源完成断路器分合闸动作，测试仪负责采集线圈的电压等信号并进行触发计时。对于老式少油断路器、永磁断路器以及线圈驱动电流较大的设备，这种方式具有较强的现场适应性。

LDGKC高压开关特性测试仪的外触发输入范围为AC/DC10～300V，外触发方式主要用于采集现场分、合闸线圈的电压信号。也就是说，20A对应的是内部操作电源的最大带载能力，而外触发则主要负责信号采集，两者是不同的技术参数，在选型和现场使用时不能简单地放在一起比较。

除了最大操作电流，还需要关注输出时间。高压开关特性测试仪内部直流电源虽然可以提供较大的瞬时操作能力，但分合闸线圈通常不能长时间通电。因此，测试时还需要合理设置触发时间，使输出电压和持续时间与断路器的实际动作要求相匹配。LDGKC的触发时间可设置在20～30000ms范围内，达到设定时间后电源会自动切断。

在现场使用高压开关特性测试仪时，还应特别注意控制接线。采用内部电源进行测试时，需要正确连接合闸控制线、分闸控制线和公共线，并根据实际控制回路确定连接位置。同时，应避免测试仪内部电源与现场原有操作电源发生冲突。对于采用外触发方式的测试，则需要根据现场控制柜回路正确接入采集信号。

因此，判断一台高压开关特性测试仪是否能够直接操作某台断路器，不能只看输出电压是否合适，还要看内部操作电源的最大输出电流以及被测线圈的实际负载。如果线圈工作电流明显超过测试仪的20A最大带载能力，就应优先选择外触发测试方式，而不是为了让设备动作而强行提高或延长内部电源输出。

对于高压开关特性测试仪而言，“最大操作电流”本质上反映的是内部操作电源的带载能力。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪内部直流操作电源最大电流为20A，输出电压范围为DC6～270V，并支持内触发、外触发等测试方式。实际应用时，应根据断路器控制回路、线圈动作电压及负载电流合理选择测试方案。

综合来看，20A并不是所有高压开关都必须达到的操作电流，而是测试仪内部操作电源能够提供的最大带载能力。对于负载在其能力范围内的断路器，可以采用内部电源进行分合闸操作；对于线圈电流较大的设备，则可以利用现场操作电源配合外触发完成测试。这样既能减少测试过程中因负载不匹配导致的问题，也有利于提高现场测试的安全性和稳定性。
