雷击浪涌发生器在电磁兼容测试中扮演什么角色？浪涌抗扰度测试作用解析

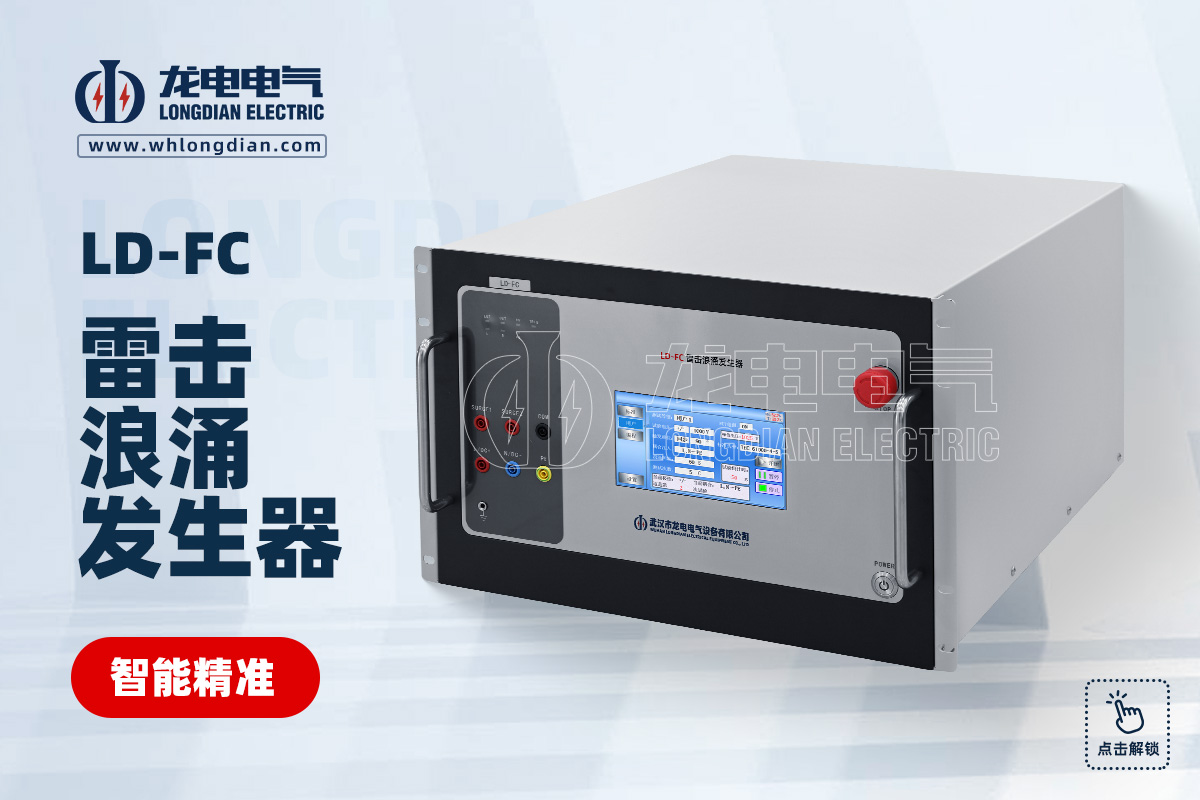

雷击浪涌发生器在电磁兼容测试中扮演什么角色？为什么一台产品在正常供电环境下能够稳定工作，还需要专门进行浪涌抗扰度测试？这是因为实际使用环境中的电源线和信号线路可能受到雷电相关瞬态干扰，设备端口会承受短时间的高幅值冲击。电磁兼容测试中的浪涌试验，就是通过雷击浪涌发生器人为建立规定的瞬态冲击条件，观察被测设备在受到浪涌干扰后能否保持正常工作。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，正是针对电源线、短距离信号互连线端口相关浪涌试验需求设计的测试设备。

从电磁兼容测试的角度来看，雷击浪涌发生器承担的核心任务，是把自然环境中随机、难以重复的雷电相关瞬态干扰转化为实验室中可以控制和重复的试验条件。实际雷电活动无法人为安排，但通过设备可以按照规定参数产生相应的浪涌波形，并施加到被测设备指定端口，从而评价产品面对这类干扰时的耐受能力。

这里需要区分“发射测试”和“抗扰度测试”。电磁兼容测试并不只是看产品自身会不会对外产生干扰，还需要验证产品受到外部干扰时是否能够正常工作。雷击浪涌发生器主要应用于后者，也就是浪涌抗扰度相关测试。通过施加规定的冲击电压或冲击电流，观察产品在浪涌条件下是否出现功能异常、性能下降等情况。

从测试波形来看，浪涌试验关注的不仅仅是最高电压。武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，开路电压范围为200～6000V±10%，开路电压波形为1.2±30%/50±20μs，短路电流波形为8/20μs（±20%）。 这些参数共同构成了浪涌冲击的重要特征，因此在进行电磁兼容测试时，需要综合关注试验电压、波形和输出条件。

1.2/50μs主要用于描述冲击电压波形，8/20μs则用于描述冲击电流波形。在实际 EMC 测试中，不同产品和不同测试项目对波形的要求可能不同。因此，雷击浪涌发生器的作用不是简单输出一个高电压，而是按照相应测试条件形成规定特征的浪涌冲击。

除了波形，雷击浪涌发生器在 EMC 测试中的另一个重要作用，是将浪涌按照规定路径注入被测设备。不同耦合方式代表不同的浪涌作用路径。LD-FC 支持 L-N、L-PE、N-PE、L,N-PE 以及 ALL Coupling 等多种耦合方式，其中 ALL Coupling 可以按照设定顺序完成多种耦合测试。

为什么需要多种耦合方式？因为产品实际连接的线路不同，浪涌进入设备内部的路径也可能不同。例如 L-N 主要考察线路之间的浪涌冲击，而 L-PE、N-PE 则涉及线路与保护地之间的冲击。对于需要进行完整浪涌抗扰度评价的产品，往往需要根据相应测试要求选择不同的注入路径。

雷击浪涌发生器还承担着控制试验等级的作用。LD-FC 的试验电压可以在200～6000V范围内设置，并支持标准等级和用户等级两种设置方式。标准模式下，设备设置了多种预设等级，用户也可以按照实际要求保存和调用自定义测试参数。 这样可以针对不同产品建立相对固定的测试条件。

在 EMC 测试中，浪涌极性同样不可忽视。实际浪涌并不存在单一固定方向，因此测试可能涉及正极性和负极性冲击。LD-FC 支持正、负、先正后负以及先负后正四种浪涌极性，可以根据对应试验要求设置不同测试条件。

从测试结果评价来看，雷击浪涌发生器本身并不是最终的判定设备，它更像是 EMC 浪涌抗扰度测试中的“干扰源”。真正需要观察的是被测产品受到规定浪涌冲击后的表现。例如设备是否持续正常运行，是否发生复位、死机、通信中断或其他功能异常，以及这些变化是否符合相应测试要求。

因此，雷击浪涌发生器在电磁兼容测试中的价值，主要体现在“提供可控干扰条件”这一点。没有稳定、可重复的浪涌源，就很难对不同产品的抗浪涌能力进行统一评价。通过设置相同的电压、波形、极性、耦合方式和测试次数，可以让不同批次、不同产品的测试更具有可比性。

对于部分浪涌保护器件，雷击浪涌发生器还承担着冲击电压和冲击电流试验源的作用。LD-FC 的 SURGE1 为2Ω浪涌输出端，与 COM 端组合使用时，可用于不通电功率保护器件测试，并能够输出1.2/50μs和8/20μs组合波；SURGE2 为500Ω阻抗输出端，可产生1.2/50μs电压波，用于气隙耐压等相关测试。

从电磁兼容测试流程来看，一般需要先明确被测产品的测试端口和适用要求，再确定浪涌等级、波形、极性、耦合方式等条件，然后通过雷击浪涌发生器向产品施加规定冲击。在运行过程中，LD-FC 可以显示当前试验极性、耦合方式、试验倒计时、试验进度和峰值电压，方便观察测试状态。

标准也是 EMC 浪涌测试中不可忽略的内容。LD-FC 的相关技术资料涉及 IEC 61000-4-5、GB/T 17626.5、IEC 60255-5、IEC 60255-27:2023、MOD 以及 UL 1449 等相关标准。 实际开展测试时，应根据被测产品适用的标准确定试验条件，不能简单套用固定电压或固定耦合方式。

需要注意的是，电磁兼容测试中的浪涌试验属于高能量测试。雷击浪涌发生器运行时，输出端存在危险电压，因此试验前需要检查接地和 EUT 接线情况，测试过程中也要严格按照规定进行操作。LD-FC 的相关要求中明确提出，设备停止运行后才能进行试品更换，并需要确认输出端完成放电。

对于产品研发企业来说，浪涌抗扰度测试还有一个重要意义，就是提前发现产品防护设计中的薄弱环节。例如电源输入端的防护器件选型是否合理、接地路径是否合适、端口保护电路是否能够快速响应，都可以通过规定条件下的浪涌测试进行验证。测试中发现异常后，再针对产品电路或结构进行优化，比产品投入实际环境后再处理问题更加主动。

武汉市龙电电气设备有限公司生产的 LD-FC 雷击浪涌发生器，支持200～6000V开路电压输出，具备1.2/50μs电压波和8/20μs电流波相关测试条件，并提供多种浪涌极性、输出阻抗和耦合方式，可用于相关电磁兼容浪涌抗扰度测试。

总体来看，雷击浪涌发生器在电磁兼容测试中的角色，可以概括为“建立标准化浪涌干扰环境”。它通过规定的电压、电流波形以及不同的极性和耦合路径，对被测设备施加可控、可重复的瞬态冲击，帮助测试人员评价产品的浪涌抗扰度。对于需要开展 EMC 测试的企业来说，选择雷击浪涌发生器时，不仅要关注输出电压范围，还应综合考虑波形、输出阻抗、耦合方式、极性及适用标准等参数。
