三相交流标准源的失真度指标是什么意思？如何判断输出波形质量

三相交流标准源的失真度指标是什么意思？为什么产品参数中会标注“失真度优于0.2%”，这个数字到底代表什么？很多用户在查看三相交流标准源参数时，会重点关注电压、电流准确度，却容易忽略失真度。实际上，失真度主要反映的是输出交流波形与理想波形之间的差异程度，是评价三相交流标准源输出波形质量的重要参数之一。对于电能计量、电气实验等测试工作来说，失真度与准确度、稳定度一样，都值得关注。

理解三相交流标准源的失真度，首先要明确它与输出波形之间的关系。交流标准源通常以正弦交流信号作为基础输出，理想情况下，电压和电流波形应尽可能接近标准正弦波。如果实际输出波形中存在额外的谐波成分，或者波形出现一定程度的变形，那么实际波形就会偏离理想状态。失真度就是用来描述这种波形偏离程度的一个指标。

从参数理解上看，失真度越小，通常说明实际输出波形越接近理想波形。对于三相交流标准源而言，较小的失真度有利于构建更加明确的测试信号条件，减少由于输出波形本身发生明显变形而带来的额外影响。因此，在需要进行较精细测试的场合，失真度是设备输出性能中值得关注的一项指标。

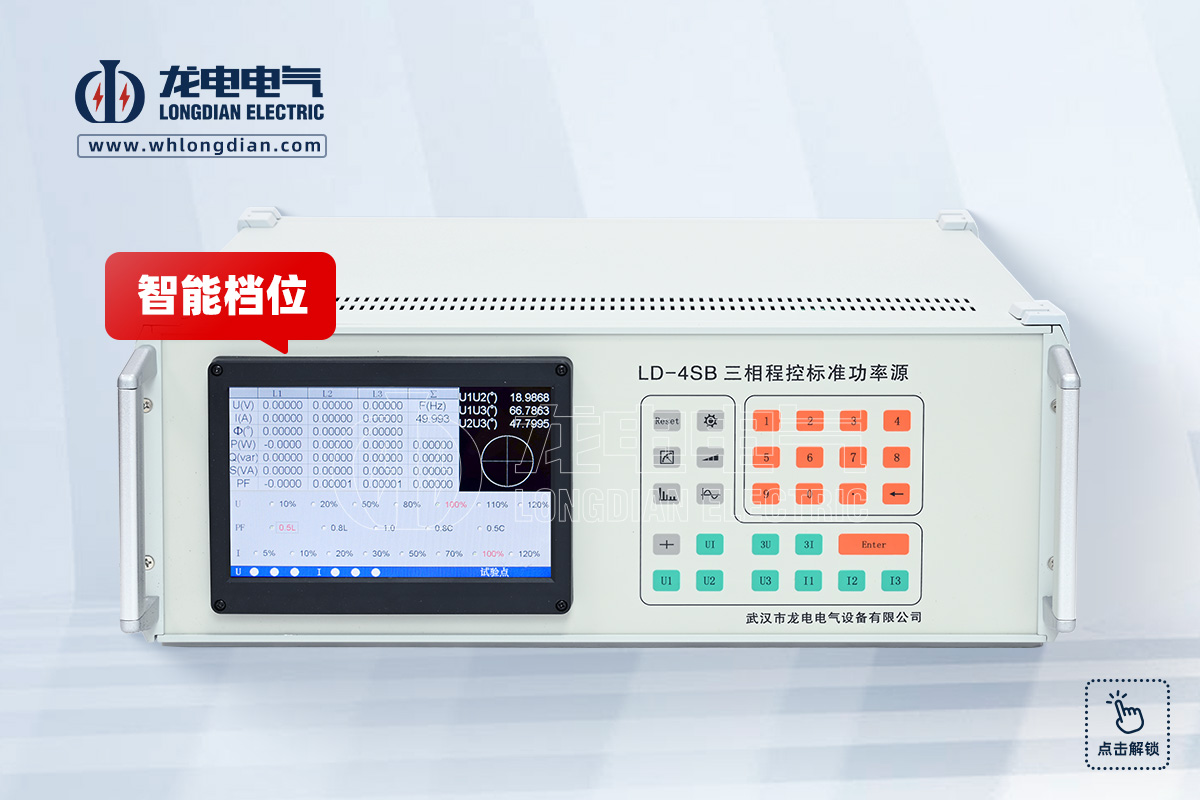

武汉市龙电电气设备有限公司生产的LD-4SB三相交流标准源，交流相电压输出失真度优于0.2%（非容性负载条件下），交流电流输出失真度同样优于0.2%。 这意味着在对应技术条件下，设备对交流电压和电流输出波形的畸变程度进行了控制。

这里需要特别注意，“失真度0.2%”不能简单理解成“设备准确度为0.2%”。两者衡量的是不同方面。准确度主要关注输出实际值与设定值或参考值之间的偏差，而失真度关注的是输出波形本身与理想波形之间的差异。因此，一台三相交流标准源即使电压输出准确度较高，也不能仅凭这个参数判断其波形失真度；反过来，失真度较小也不代表所有输出参数都具有同样的准确度。

以LD-4SB为例，其交流相电压输出准确度优于±0.1%RD（30～456V），同时失真度优于0.2%；交流电流输出准确度优于±0.1%RD（10mA～24A），失真度同样优于0.2%。这几个指标分别从不同角度描述设备性能，因此在看三相交流标准源参数时需要分开理解。

失真度与谐波之间也存在直接关系。实际交流信号中，如果存在较明显的谐波成分，整体波形就可能偏离理想正弦波。因此，当用户看到三相交流标准源具备谐波输出功能时，需要注意区分两种完全不同的情况：一种是设备正常输出基波时，希望自身波形失真较小；另一种是测试需要时，人为在基波上叠加指定谐波，主动构造具有一定失真的测试信号。

LD-4SB支持2～51次谐波输出，各次谐波可以进行组合叠加，并能够设置谐波含量以及相对于基波的相位。 因此，设备既可以在基础交流输出状态下控制波形失真，也可以根据特定测试要求主动构造包含谐波成分的复杂波形。这两类功能的目的并不相同。

在实际测试中，不能简单认为“失真度越小，在任何情况下都越好”。如果测试要求输出接近理想正弦波，那么较小的失真度通常更有利；但如果测试本身就是为了模拟含有谐波的实际工况，就需要按照试验要求加入相应谐波，而不是一味追求没有任何谐波成分的输出。因此，失真度指标最终还是要结合具体测试任务来理解。

三相交流标准源的失真度还需要结合负载条件来看。LD-4SB的交流相电压失真度指标明确是在非容性负载条件下给出的，因此在使用该参数进行设备比较时，也应该注意对应的测试条件。 不同负载条件可能对实际输出波形产生不同影响，所以技术参数不能脱离对应条件单独比较。

除了失真度，输出稳定度同样会影响测试时的波形表现。即使波形本身失真较小，如果电压或电流幅值随着时间明显变化，同样可能影响测试结果。LD-4SB交流相电压和交流电流输出稳定度均优于±0.01%RG/1min。 因此，评价三相交流标准源的输出质量时，应把失真度和稳定度结合起来看。

频率也是波形的基本参数之一。LD-4SB频率调节范围为45Hz～65Hz，分辨率0.001Hz，准确度±0.002Hz。 在标准测试中，除了波形形状之外，还需要保证输出频率符合测试设定条件，因此频率参数与失真度一样，都属于输出信号质量的重要组成部分。

从三相输出角度来看，失真度还需要结合三相之间的输出关系进行理解。LD-4SB采用三相电压、电流回路独立控制方式，各相电压和电流可以分别调节。 在不同试验条件下，用户不仅可以关注单相输出波形，还可以根据测试要求设置三相电压、电流的幅值和相位关系。

那么实际选购三相交流标准源时，失真度应该怎么看？首先要看参数是否明确给出；其次要确认失真度对应的是电压输出还是电流输出；再看测试条件，例如负载类型；同时还要结合准确度、稳定度、频率和相位等参数综合判断。单独看到一个“0.2%”并不能完整评价一台设备的输出性能。

对于常规电能计量和电气实验，如果测试需要较稳定、接近理想状态的交流信号，那么失真度就是值得重点关注的指标之一。如果测试内容涉及谐波，则除了关注设备基础输出失真度，还要进一步查看谐波次数、谐波含量以及谐波相位等功能。LD-4SB支持2～51次谐波输出，并可以组合叠加，这使其能够覆盖不同谐波条件下的测试需求。

武汉市龙电电气设备有限公司生产的LD-4SB三相交流标准源采用全数字闭环标准源技术，内部配置标准功率电能表进行数字闭环反馈，电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等参数均可以作为标准量使用。 从输出性能来看，设备同时给出了电压、电流准确度、稳定度以及失真度等具体指标，便于根据实际测试要求进行选型和判断。

总的来说，三相交流标准源的失真度，主要看的是“输出波形像不像理想波形”，而不是单纯看“输出数值准不准”。失真度越小，基础输出波形通常越接近理想状态；准确度则关注输出数值与设定值之间的偏差；稳定度则关注输出随时间保持稳定的能力。将这几个指标区分开来，再结合实际测试条件和谐波要求进行判断，才能真正看懂三相交流标准源的性能参数。
