继电保护测试仪相位不准怎么办？相位误差排查与校准方法详解

继电保护测试仪相位不准怎么办？在进行继电保护测试时，如果发现测试仪设定的电压、电流相位与实际测量值存在明显偏差，或者保护动作角度与预期不一致，通常需要先判断问题究竟来自参数设置、接线方式、测量基准，还是测试仪自身的输出状态。尤其对于功率方向保护、距离保护、差动保护等与相位关系密切的项目，继电保护测试仪相位准确性会直接影响试验结果，因此相位异常不能简单通过修改一个参数解决。

继电保护测试仪的相位，本质上是各路电压、电流信号之间的相位关系。进行交流试验时，测试人员可以分别设置各相电压、电流的幅值、相位和频率，通过不同的组合模拟正常运行状态和故障状态。LDJB系列测试平台支持各相电压、电流幅值和相位的独立设置，角度可以在规定范围内输入，并可通过矢量图观察各交流量的大小和方向关系。

因此，当继电保护测试仪出现相位不准的情况时，第一步不应该直接进行内部调整，而应先检查软件参数是否正确。最常见的问题之一就是参考相设置错误，或者测试人员把线电压相位与相电压相位混在一起。例如某些方向保护采用特定接线方式，测试时需要按照保护的实际输入方式配置电压和电流。如果接线形式发生变化，而软件参数仍按照原来的方式设置，就可能出现测量相位与预期不一致的现象。相关试验中，不同接线方式对应的电压、电流组合并不完全相同。

检查参数之后，应重点检查测试仪与被测保护装置之间的接线。相位测试对接线顺序比较敏感，特别是三相电压、三相电流同时参与测试时，某一相接错、极性反接或者参考通道选择错误，都可能导致最终显示的相位关系发生变化。对于需要比较电压与电流夹角的保护项目，应逐一确认A、B、C各相通道以及公共端的连接关系，再观察测试仪界面的矢量图是否与预期一致。

如果接线和参数均没有问题，可以使用独立的测量仪器进行交叉验证。比较稳妥的方法是使用精度满足要求的相位测量设备或功率分析设备，对继电保护测试仪输出的同一组电压、电流进行测量，将外部测量结果与测试仪设定值进行对比。这样能够快速判断问题来自测试仪实际输出，还是来自被测装置、接线方式或测量方法。对于官网技术文章而言，需要特别说明的是，仅凭保护装置的动作结果判断测试仪相位是否准确，并不能直接证明测试仪本身存在相位误差。

对于三相交流测试，还应检查各通道之间的相位关系是否符合设定值。比如典型对称三相系统中，各相电压之间存在固定的相位差；而在进行正序、负序试验时，相位顺序又会发生变化。LDJB系列测试仪支持直接设置序分量，并由软件计算对应的三相电压、电流幅值和相位关系，这类试验尤其需要注意“序分量设定值”和“实际各相输出值”之间的区别。

继电保护测试仪相位不准还有一种容易被忽略的原因，就是输出波形质量。相位并不是完全独立于波形存在的，如果输出信号存在较明显的失真、噪声或异常谐波成分，使用不同测量方法得到的相位结果可能会产生差异。因此，在排查相位问题时，应同时检查输出波形是否正常，而不能只关注界面上的角度数值。

从设备结构来看，LDJB系列继电保护测试仪采用数字信号处理器作为输出控制核心，并通过高精度D/A转换和低通滤波完成信号生成与处理。相关设计用于保证电压、电流的精度和线性度，并改善输出波形的保真度以及相频特性。 因此，当设备正常工作且参数、接线正确时，相位输出应按照设定值形成相应的电压、电流关系。

实际校验继电保护测试仪相位时，可以按照“设定标准值—输出测试信号—外部测量—比较误差—重复验证”的思路进行。首先选择一个明确的交流测试点，例如固定幅值、固定频率，并设置确定的电压与电流相位差；然后启动输出，通过外部标准测量设备读取实际相位；再将测量结果与设定值进行比较。为了避免偶然误差，可以在多个相位点重复测量，例如0°、30°、60°、90°以及其他实际工作中常用的角度，从而判断误差是固定偏差还是随相位变化。

校验过程中还要注意测量量程和仪器精度。如果使用的外部测量设备自身精度不足，那么测试得到的“相位误差”也可能只是测量设备带来的误差。因此，用于校验继电保护测试仪的标准设备应具有更好的准确度和稳定性，并根据实际校验要求选择适合的测量范围。

对于现场排查，不建议在没有明确检测依据的情况下随意修改测试仪内部校准参数。因为相位误差可能由多种因素引起，如果只是通过修改内部参数让某一个测试点恢复正常，却没有确认整个输出范围内的相位表现，反而可能造成其他工作点出现新的偏差。更合理的做法是先完成外部验证，确认测试仪实际输出存在系统性偏差后，再由具备相应技术条件的人员按照设备校准流程进行处理。

如果只是测试时发现某一个保护项目的相位“不对”，还应该检查保护装置本身的相位定义。例如部分保护采用电压超前电流为正、相反方向为负的角度定义，不同装置的参考量和接线方式也可能存在差异。LDJB系列相关试验中就涉及灵敏角的正负定义以及不同电压、电流组合方式，因此在判断相位是否准确之前，需要先统一角度参考方向。

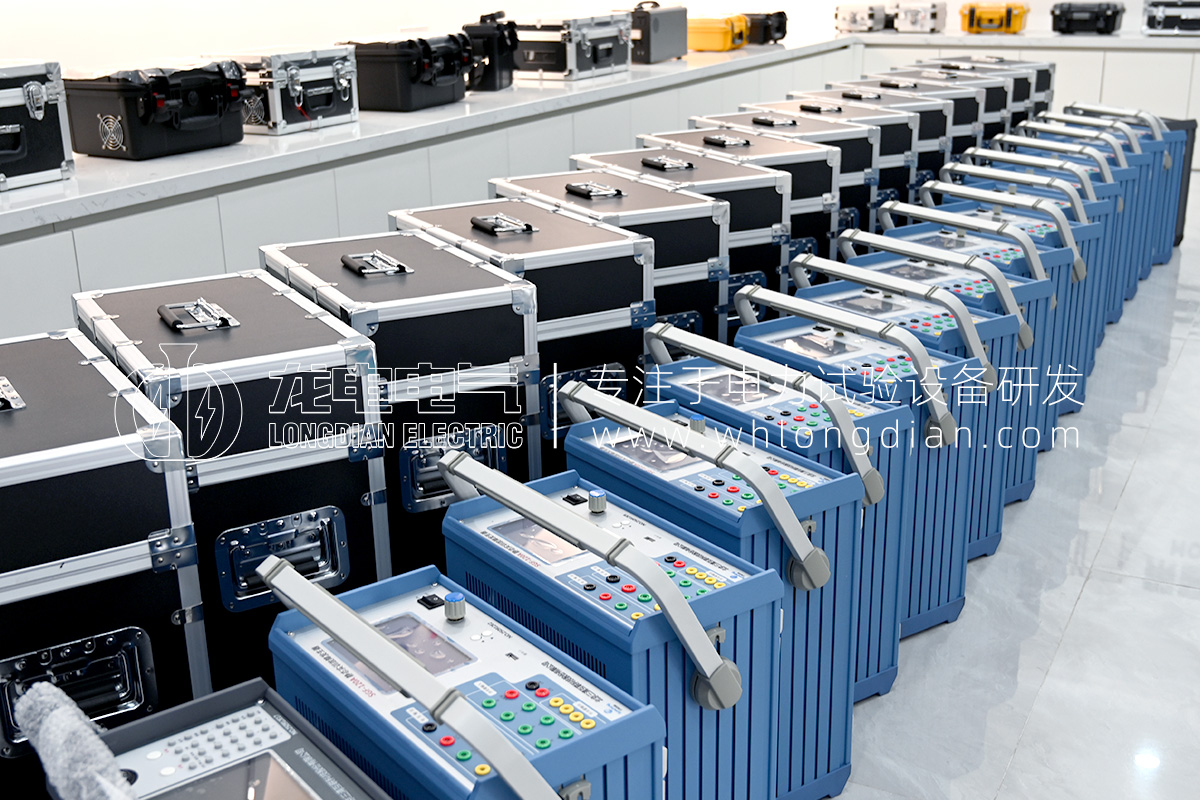

武汉市龙电电气设备有限公司研发生产LDJB继电保护测试仪，设备采用数字控制、高精度D/A转换和功率放大技术，可进行多相电压、电流输出，并支持幅值、相位和频率等参数设置。其交流电压输出相电压范围为0～120V，交流电流6相输出时每相范围为0～30A，并具备多相组合及序分量相关测试能力。 对于需要进行方向保护、差动保护、线路保护等试验的用户，相位控制和多通道同步输出都是比较重要的性能指标。

如果经过外部标准设备复测后，确认继电保护测试仪在多个测试点都存在稳定且超出允许范围的相位偏差，那么就应进一步检查设备输出通道、信号处理以及相关校准状态，而不是继续通过现场接线反复调整。对于仍在检定或校准周期内的设备，还应结合设备的检定、校准要求进行专业处理，确保调整后的结果不仅在某一个角度点准确，而是在实际使用范围内保持稳定。

总体来说，继电保护测试仪相位不准时，正确处理顺序应该是先查参数，再查接线，再查参考相和相位定义，然后使用独立测量设备进行交叉验证，最后根据验证结果判断是否需要专业校准。对于日常现场测试而言，很多所谓的“相位不准”实际上来自相位定义、接线方式或参数设置差异。只有确认测试仪实际输出确实存在误差后，才有必要进一步处理设备本身。

对于需要较高相位准确性的继电保护试验，建议在正式测试前先做一次输出检查，确认电压、电流幅值、相位、频率以及各通道之间的对应关系正常，再开展保护动作值、动作时间、灵敏角、差动特性等测试。这样既可以减少重复试验，也有助于提高继电保护测试仪测试结果的可靠性。
