长延时、短延时、瞬时脱扣的断路器安秒特性测试原理详解

长延时、短延时、瞬时脱扣分别是什么意思？断路器安秒特性测试又是如何测试这三种动作特性的？在断路器保护功能中，不同故障电流对应不同的动作时间，是理解安秒特性的关键。对于正常运行中的小幅过载，保护动作通常需要留出一定时间；当故障电流进一步增大时，动作时间会明显缩短；而面对较大的短路电流，则通常要求快速切断故障。因此，从安秒特性角度来看，长延时、短延时和瞬时脱扣，本质上都是断路器针对不同电流条件设置的不同动作时间特征。

所谓断路器的安秒特性，就是断路器动作电流与动作时间之间的对应关系。测试人员改变试验电流，观察断路器在该电流条件下经过多长时间发生脱扣，再将不同测试点对应的电流和时间联系起来，就能够形成安秒特性曲线。直流断路器安秒特性测试的核心，也正是通过实际试验获得这种电流—动作时间关系。

长延时脱扣主要对应较低倍数的过电流状态。此时电流虽然超过断路器正常运行所允许的范围，但通常不会要求保护机构立即动作，而是经过一定时间后再进行脱扣。这样设计的目的，是区分一般过载与突发性大故障，避免设备在短时、轻微过载情况下过于频繁地动作。从安秒特性曲线上看，长延时区域通常表现为较大的动作时间，即电流倍数相对较低时，断路器需要经过更长时间才发生动作。

短延时脱扣对应的是比长延时更高的过电流区间。当故障电流进一步增大后，继续延长动作时间可能不利于故障快速切除，因此断路器会在更短的时间范围内完成脱扣。从安秒特性角度理解，短延时区域的主要特点就是电流增大以后，动作时间明显缩短。测试过程中，需要重点观察某一电流条件下断路器是否按照对应的延时时间发生动作。

瞬时脱扣则主要针对较大的故障电流条件，其突出特点就是动作速度快。随着测试电流达到相应动作区域，断路器在很短时间内完成脱扣，以便尽快切除故障。由于瞬时动作所对应的时间非常短，因此在安秒特性测试过程中，对测试仪的时间记录和动作状态采集能力也提出了更高要求。

从三者的关系来看，可以把断路器安秒特性简单理解成一条随电流变化而改变动作时间的特性：**电流较小时，动作时间相对较长；电流提高后，动作时间缩短；进入较大的故障电流区域后，动作可能趋向快速脱扣。**但不同断路器的实际曲线形状、各动作区域以及整定值并不完全相同，具体应以被测断路器自身的技术参数和试验要求为准。

在安秒特性测试中，通常不会只测试一个电流值，而是根据测试目的选择不同测试点。测试人员可以在某个指定电流倍数下进行单点测试，也可以通过多个不同的电流倍数进行连续测试，观察动作时间随电流变化的趋势。这样得到的数据，可以进一步用于分析断路器处于长延时、短延时还是快速动作区域。

对于长延时区域的测试，重点是观察较低测试电流条件下的动作时间。由于动作时间相对较长，测试过程中需要持续记录测试时长，直到断路器发生自动断开。测试结束后，将实际测试电流与动作时间对应起来，就可以得到该测试点的安秒特性数据。直流断路器安秒特性测试设备通常需要具备足够长的时间记录范围，以覆盖这类动作过程。

对于短延时区域的测试，测试重点则转向更高电流条件下的动作时间变化。由于动作速度比长延时区域更快，测试仪既要保证试验电流稳定，又要准确记录断路器从测试开始到动作之间的时间。通过多个测试点进行测试，可以观察电流增加后动作时间缩短的变化趋势。

对于瞬时脱扣区域的测试，核心则是记录断路器快速动作时的实际电流和动作时间。此时测试仪的时间分辨能力更加重要。测试结果不仅需要关注断路器有没有动作，还需要关注断路器发生动作时对应的实际测试电流，以及整个测试过程持续了多长时间。

需要特别注意的是，长延时、短延时、瞬时并不是简单按照某三个固定时间值来划分。不同结构、不同保护方式以及不同额定参数的断路器，其具体动作曲线和整定范围可能不同。因此，在进行断路器安秒特性测试时，不能脱离被测产品的技术要求，仅凭动作时间长短就判断某一次测试属于哪一种保护区域，最终仍应结合被测断路器的实际参数进行分析。

从测试方法来看，单点测试适合检查某一个指定电流条件下的动作时间。测试开始后，测试仪记录测试过程，当被测断路器自动断开后，设备记录开始时间、电流倍数、测试时长、实际电流和动作状态，并将对应测试点显示在曲线上。这样可以直观看到某一个电流条件下断路器的动作情况。

如果需要观察不同电流区域的完整变化，可以采用全点测试。通过设置起始比值、累加步长和测试次数，设备能够依次获得多个测试点的数据。将这些数据结合起来，就可以更加直观地观察断路器从较长延时动作到较短时间动作的变化过程，为分析安秒特性曲线提供更多测试数据。

对于需要确定断路器实际快速脱扣电流的场景，还可以采用脱扣测试。测试时设置起始电流、终止电流、电流步长和时间步长，测试电流逐步增加，直到断路器发生脱扣，并记录脱扣电流和运行时间。这种方法更加适合观察断路器从低电流向高电流变化过程中，实际在哪个电流条件下发生脱扣。

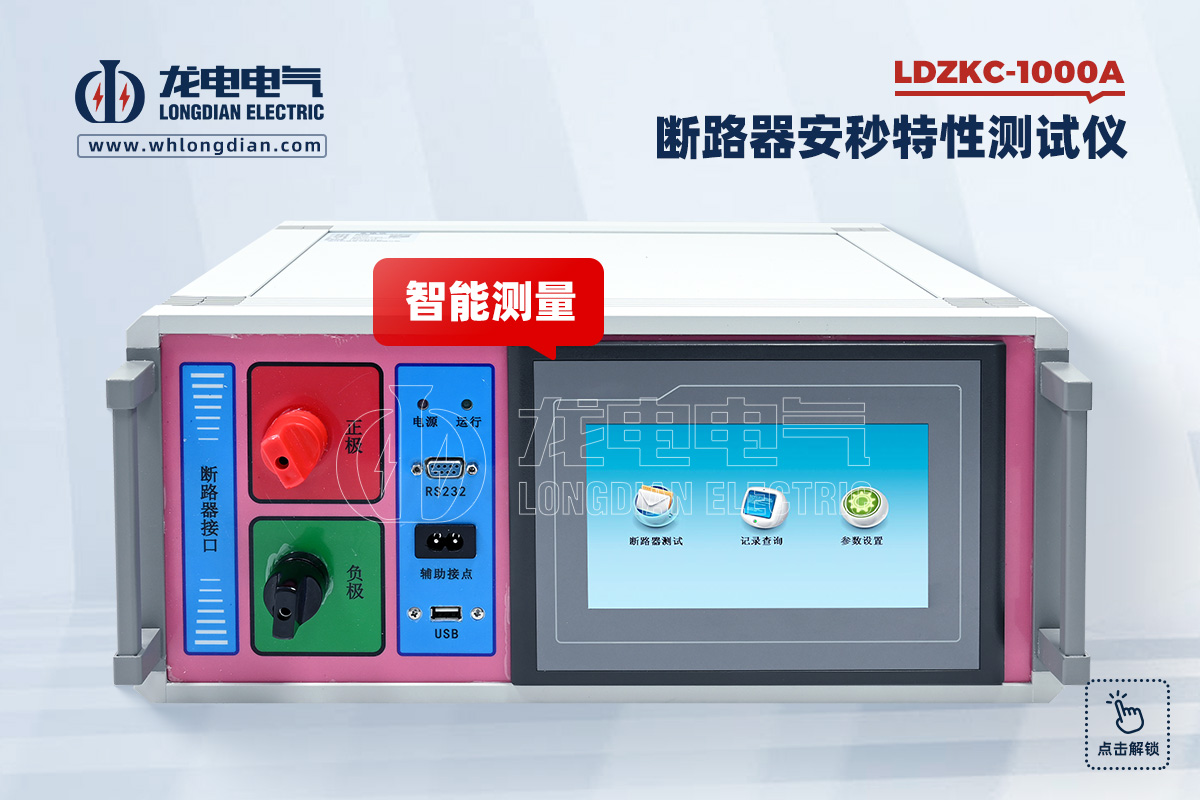

武汉市龙电电气设备有限公司生产的LDZKC-1000A断路器安秒特性测试仪，面向直流断路器动作特性测试应用，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s。设备同时具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可以用于获取断路器测试过程中的实际电流、动作时间和动作状态等数据。

在实际测试过程中，实际测试电流比单纯的设定电流更值得关注。因为断路器触头接触电阻、测试连接线电阻等因素，都可能使实际电流与设定值存在差异。现场分析测试结果时，应以实际测得的电流为基础，再结合断路器额定电流计算相应的电流倍数。

理解长延时、短延时和瞬时脱扣，可以帮助测试人员更好地看懂断路器安秒特性曲线。看曲线时，不仅要观察电流逐渐增加后动作时间如何变化，还需要关注断路器在哪个电流区域出现明显的动作时间缩短，以及实际测试点与被测断路器技术要求之间是否相符。

需要强调的是，断路器安秒特性测试的测试原理与最终合格判定是两个不同概念。安秒特性测试主要负责获取断路器在不同电流条件下的实际动作数据，而是否符合要求，还需要结合具体断路器的额定参数、整定值、技术条件以及相关试验标准进行判断，不能仅根据“长延时、短延时、瞬时”几个名称直接下结论。

综合来看，长延时、短延时和瞬时脱扣可以理解为断路器面对不同程度过电流或故障电流时所表现出的不同动作时间特征。长延时强调较长动作时间，短延时强调较短动作时间，瞬时脱扣则强调快速切除较大故障电流。而断路器安秒特性测试，就是通过不同电流条件下的实际试验，将电流和动作时间对应起来，最终形成能够反映断路器动作规律的测试数据和曲线。
