高压开关特性测试仪通道数是什么意思？12通道设计及多通道测试优势解析

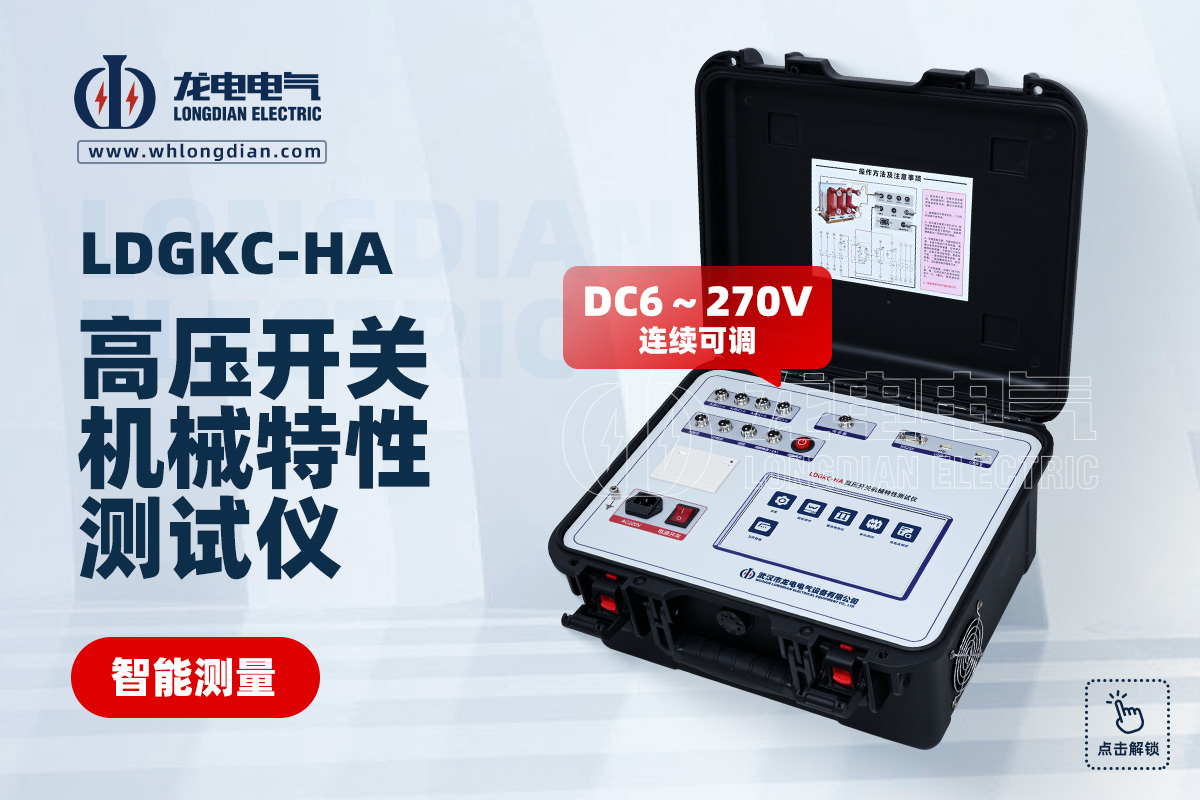

高压开关特性测试仪的通道数是什么意思？为什么有的设备只有几路断口测试通道，而有的高压开关特性测试仪可以同时采集多路断口信号？对于刚接触断路器机械特性测试的人员来说，“通道数”容易与测试项目数量混淆。实际上，通道数主要反映测试仪能够同时接收和采集多少路独立测试信号，是判断设备现场测试能力的重要参数之一。以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，设备设置12路断口测试输入通道，可用于多断口高压开关的同时采集和分析。

从高压开关机械特性测试的原理来看，断路器在分闸和合闸过程中，各个断口并不是简单地同时动作。测试仪需要采集每一路断口从闭合到断开或从断开到闭合的状态变化，并依据这些信号计算分闸时间、合闸时间、同相不同期、三相不同期、弹跳时间以及弹跳次数等参数。因此，通道数越充足，就越有利于对多断口开关进行同步采集。

高压开关特性测试仪的“12通道”，可以简单理解为测试主机拥有12路相对独立的断口信号采集输入。LDGKC高压开关特性测试仪可同时测量12路金属触头断口，也可以按照实际被测设备的结构，对6路主断口和6路辅助断口进行采集。这样的通道配置主要是为了适应不同断口数量和不同结构高压开关的现场检测需求。

需要注意的是，通道数并不等于“能够测试12台断路器”，也不代表12个不同测试项目。这里的通道主要对应断口信号输入。例如一个三相断路器如果每相只有一个主断口，那么进行三相同期测试时通常需要对应的三路断口信号；如果被测设备每相存在多个串联断口，则需要更多采集通道才能同时记录各断口的动作状态。

对于高压开关特性测试仪来说，多通道设计最大的优势之一，就是能够减少分开测试带来的数据偏差。当多个断口在同一次合闸或分闸动作中同时被采集时，测试仪可以基于同一动作过程对各断口时间进行比较，从而计算三相之间以及同相不同断口之间的动作时间差。LDGKC支持12路断口信号采集，可以为多断口断路器的同步测试提供通道基础。

三相不同期是高压开关机械特性测试中的重要参数。它表示三相分闸或合闸时间之间最大值与最小值的差值。同相不同期则主要用于六断口以上开关，对同一相不同断口之间的分、合闸时间进行比较。只有同时采集相应断口的状态变化，才能对这些时间关系进行准确计算和分析。

因此，在选择高压开关特性测试仪时，通道数量应结合实际被测断路器的断口结构来考虑。如果主要检测普通三相三断口设备，基础通道数量就能够满足常规测试；如果需要检测六断口、十二断口等结构的开关，则需要更多的断口采集通道。通道数量越适合实际测试对象，现场接线和一次测试完成完整数据采集就越方便。

LDGKC高压开关特性测试仪采用12路断口测试输入，同时支持不同断口数量的测试连接。对于三断口断路器，可以使用相应的断口输入接口进行测试；对于六断口或更多断口设备，则可以根据实际结构增加相应通道。设备的断口采集端口可以独立使用，在实际测试中也可以根据主断口设置选择相应通道作为主断口。

多通道的另一个实际优势，是便于一次动作获得更多测试数据。高压开关特性测试仪完成一次合闸或分闸动作后，可以同步获得各采集断口的时间数据，并结合传感器信号进一步计算速度和行程等机械参数。这样可以减少因重复操作次数增加而带来的现场工作量，同时也便于对同一次动作过程进行综合分析。

除了断口通道，高压开关特性测试仪通常还需要配合速度传感器进行机械运动参数测试。需要注意的是，断口测试通道与速度传感器通道属于不同功能。断口通道主要用于检测触头接通、断开状态和时间关系，而速度传感器则用于采集动触头或操作机构的机械运动信息。LDGKC支持直线、旋转、万能等类型传感器，用于不同结构断路器的速度和行程测试。

在实际使用中，通道数量还与现场接线方式有关。LDGKC高压开关特性测试仪共有12个断口测试输入接口，每个断口根据相应接线方式连接测试线。对于三相三断口开关，使用相应的A、B、C断口输入即可；对于多断口设备，则需要按照断路器实际断口数量和结构进行对应连接。连接完成后，测试仪根据各通道采集到的状态变化计算相关测试参数。

通道数量多并不意味着可以忽略正确接线。现场测试时，各断口测试线必须连接可靠，否则开关动作过程中可能因为接触不良、线路松动等原因造成信号异常。相关测试要求中也强调，各断口线连接应保持良好，以避免开关振动对测试数据产生影响。

对于高压开关特性测试仪而言，通道数是体现断口采集能力的重要指标，但不能单独作为判断设备性能的依据。还需要结合时间测量范围、时间分辨率、传感器配置、速度和行程测量能力、操作电源以及内外触发方式等参数进行综合判断。尤其是在检测多断口高压断路器时，通道数量、接线方式与实际测试对象之间是否匹配更为重要。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪配置12路断口测试输入，可同时采集多路断口信号，并支持分闸时间、合闸时间、三相不同期、相内不同期、弹跳时间及弹跳次数等测试项目。同时，设备能够配合速度传感器完成刚分速度、刚合速度、行程和开距等机械参数测试，适用于不同结构高压开关的现场机械特性检测。

综合来看，高压开关特性测试仪的通道数，核心就是“能够同时采集多少路断口测试信号”。12通道意味着设备具备较丰富的断口信号采集能力，对于六断口、十二断口等多断口高压开关测试更加方便。对于常规三相断路器，则可以根据实际断口数量选择相应通道进行测试。理解通道数的实际含义，有助于在选购高压开关特性测试仪时，根据被测设备的结构选择更加合适的配置。
