局部放电检测仪的常规检测项目有哪些？常用检测方法与应用场景解析

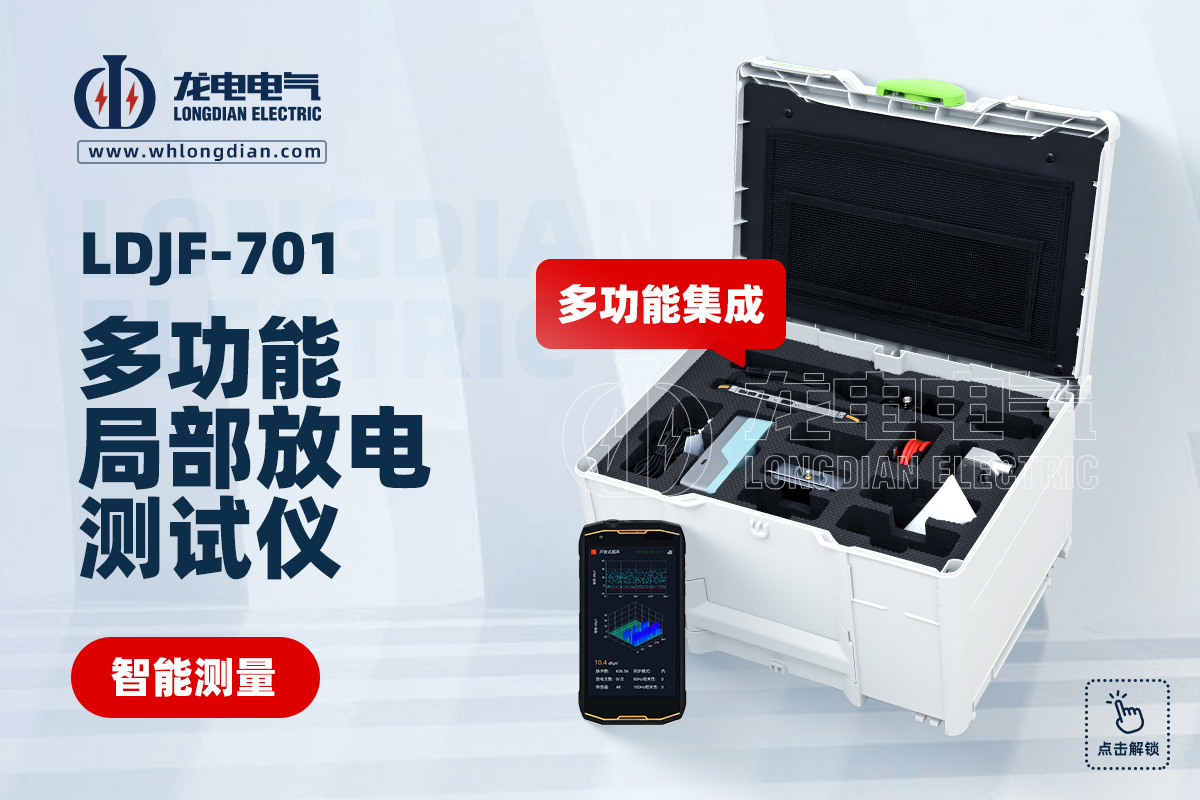

局部放电检测仪一般可以检测哪些项目？不同电气设备的结构不同，适合采用的检测方式也有所区别。实际现场检测中，局放检测并不是简单看一个数值，而是根据被测设备、传感器类型、现场背景干扰以及检测图谱，对设备绝缘状态进行综合判断。武汉市龙电电气设备有限公司研发生产的LDJF-701局部放电检测仪，可通过不同传感器完成多种局放检测，适用于开关柜、变压器、GIS、电缆、架空线路等设备。

开关柜局部放电检测是较为常见的一项检测内容。对于运行中的开关柜，可以采用地电波TEV和超声波两种方式进行检测。地电波检测时，将传感器贴合开关柜金属外壳，通过比较环境值与柜体测试值，并结合工频周期内的放电脉冲数量和幅值，对开关柜绝缘状态进行判断。检测过程中，还应注意现场电焊机、变频器、对讲机等设备产生的电磁干扰，避免背景信号影响判断。

超声波检测同样常用于开关柜局放检测。局部放电产生的超声波信号能够从柜体缝隙等位置传播出来，检测时可以将超声波传感器靠近柜体门缝等位置进行测量。实际检测前应先测量环境值，当环境干扰较大时，应优先排查干扰源。根据文件中的参考判断范围，超声波读数低于6dB时可作为无局放参考，6dB至15dB之间可能存在轻微局部放电，超过15dB则提示存在较严重的放电现象，但现场判断仍应结合具体环境及其他检测结果。

变压器局部放电检测主要采用接触式超声波传感器。检测时，传感器可以吸附在变压器外壳上，通过检测内部放电产生并传播至箱体的超声波信号，对变压器内部放电情况进行判断。实际检测过程中可对变压器不同位置进行多点测量，并保存各测试点的数据，便于对不同位置进行比较。

电缆局部放电检测则常采用高频互感器HFCT。由于电力电缆具有金属护层结构，局放信号不容易直接从外部获取，因此可以通过接地引下线获取局部放电产生的高频脉冲电流信号。检测时，高频互感器可以卡在电缆接地外护套或者接地屏蔽线上，待测试数据稳定后进行记录。

电缆局放检测不仅需要关注测试幅值，还可以结合相位图谱进行分析。对于检测到的信号，可以先观察PRPD等图谱是否具有典型局部放电特征，再与同类设备进行横向比较，同时结合同一设备不同时间的历史数据进行纵向分析。通过这种方式，可以观察测试信号是否出现明显增长或者典型局放谱图，从而辅助判断绝缘状态是否发生变化。

GIS局部放电检测通常采用特高频UHF方式，也可以根据现场条件配合超声波进行检测。GIS内部发生局部放电时会产生高频电磁波，特高频传感器主要用于接收这类信号，检测频段可覆盖300MHz～3000MHz。现场测试时，传感器通常靠近GIS绝缘盆或观察窗位置，通过不同间隔的信号幅值及衰减情况，对局部放电位置进行初步判断。

对于架空线路及部分户外高压设备，局部放电检测还可以采用超声波聚波器。高压设备出现局部放电时，会产生向周围空气传播的超声波能量，聚波器可以接收这些信号，并通过信号幅值辅助判断设备是否存在异常。检测时需要先测量空气环境值，再将聚波器指向被测设备保持稳定，记录测试结果。

除了直接读取局放测试数值，图谱分析也是局部放电检测中的常规项目。LDJF-701局部放电检测仪可以显示时域图、PRPD相位图谱、PRPS图谱、直方图以及飞行时间图等数据。其中，PRPD主要反映放电幅值与工频相位之间的关系，PRPS则进一步结合放电幅值、相位和时间三个维度，有助于观察不同放电信号的特征。

在实际检测中，检测结果还可以结合有效值、脉冲数、峰值、背景值、检测周期、传感器类型及放电类型等信息进行综合判断。检测结果中可以对内部放电、表面放电、悬浮电位、电晕放电及噪声等类型进行区分，为后续设备状态分析提供参考。

因此，局部放电检测仪的常规检测项目并不局限于单一的“测局放值”，而是覆盖开关柜、变压器、电缆、GIS及架空设备等不同对象，并根据设备结构选择超声波、地电波、HFCT、UHF等不同检测方式，再结合时域、PRPD、PRPS等图谱进行分析。武汉市龙电电气设备有限公司研发生产的LDJF-701局部放电检测仪采用多传感器检测方式，可根据不同设备切换相应检测通道，为现场局放检测和绝缘状态评估提供支持。
