局部放电测试仪检测的是电流还是电压？不同传感器原理与测量方式解析

局部放电测试仪检测的是电流还是电压？为什么有的检测结果单位是dB，有的又与pC有关？实际上，局部放电检测并不是只检测一种电气量，而是根据检测原理和传感器不同，对局部放电产生的电信号、电磁信号或超声波信号进行采集，再通过仪器进行分析和显示。因此，理解局部放电测试仪检测的到底是什么，需要结合具体的检测方式来看。

从局部放电产生的信号来看，放电发生在绝缘系统局部缺陷区域，会伴随快速变化的脉冲信号。不同检测方法获取的信号通道不同，所以局部放电测试仪最终呈现的测量量也会有所区别。也就是说，不能简单认为局放测试仪就是测电压，也不能笼统地说就是测电流。

采用高频互感器HFCT进行电缆局部放电检测时，检测对象主要是电缆接地引下线上的高频脉冲电流信号。上传内容中明确指出，电力电缆发生局部放电时，通常会在接地引下线上产生脉冲电流，可以通过高频电流传感器获取这些信号；在HFCT检测方式下，测试单位为pC。

因此，如果问“局部放电测试仪是不是检测电流”，答案是：在采用HFCT等电流型传感器时，可以理解为通过采集局部放电产生的高频脉冲电流信号进行检测。但这只是局放检测中的一种方式，并不能代表所有检测模式。

对于开关柜，常见的检测方式包括地电波TEV和超声波检测。采用地电波方式时，传感器贴合开关柜金属外壳，通过检测设备表面的暂态地电压信号来判断局放活动，并结合环境值、柜体值以及工频周期内的放电脉冲数量和幅值进行分析。也就是说，TEV检测更接近对电压类信号的采集。

而采用超声波传感器时，局部放电产生的声波能量被传感器接收并转换成相应的电信号，仪器最终显示的是超声波信号强度。相关检测数据通常采用dB或dBμV等形式表示，而不是直接显示被测设备上的工频电压值或普通电流值。上传内容中的接触式超声波参数和超声波检测过程，就采用了dBμV等测量方式。

特高频UHF检测又有所不同。GIS等设备发生局部放电时，会产生高频甚至GHz范围的电磁波，特高频传感器通过接收这些电磁信号来获取局放信息。文件中给出的UHF检测频段为300MHz～3000MHz，主要用于接收GIS内部局部放电产生的特高频电磁信号。

因此，局部放电测试仪真正检测的并不是单一的“电压”或者“电流”，而是依据不同检测原理采集局部放电产生的特征信号。例如，HFCT侧重高频脉冲电流信号，TEV侧重设备外壳上的暂态地电压信号，超声波方式检测放电产生的声学信号，UHF方式则接收局部放电产生的超高频电磁信号。不同方法测到的量不同，最终采用的单位和分析方式也会不同。

除了直接查看测量值，局部放电测试仪还可以进一步分析放电信号的相位、幅值、脉冲数量和时间关系。LDJF-701系列支持时域图、PRPD相位图谱、PRPS图谱、直方图和飞行时间图等显示方式。其中，PRPD可以观察放电幅值与工频相位之间的关系，PRPS则进一步结合幅值、相位和时间进行分析。

这也是为什么判断局部放电时，不能只盯着一个电压值或者一个电流值。对于电缆检测，可以结合HFCT信号及PRPD图谱进行判断；对于GIS检测，可以结合UHF信号的幅值变化以及不同间隔之间的信号衰减进行初步定位；对于开关柜，则可以将TEV、超声波测试结果与现场背景值结合起来进行综合判断。

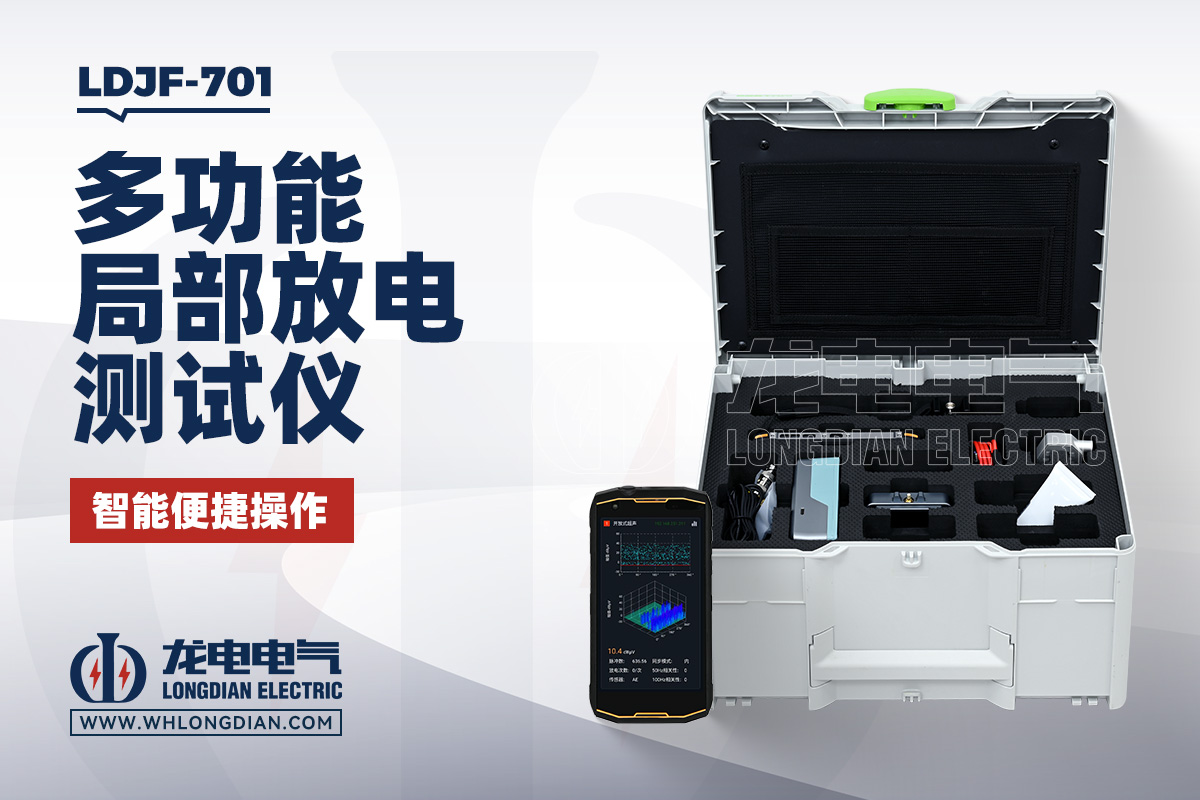

武汉市龙电电气设备有限公司研发生产LDJF-701局部放电测试仪，采用多种检测原理，可根据不同设备配置相应传感器，用于开关柜、变压器、GIS、电缆、架空线路等设备的局部放电检测。其检测方式覆盖超声波、地电波、特高频及高频互感器等类型，因此在实际使用中，局部放电测试仪到底检测的是电流还是电压，需要根据当前选择的传感器和检测模式来判断。
