高压开关特性测试仪动作电压调节范围是多少？DC6～270V参数解析

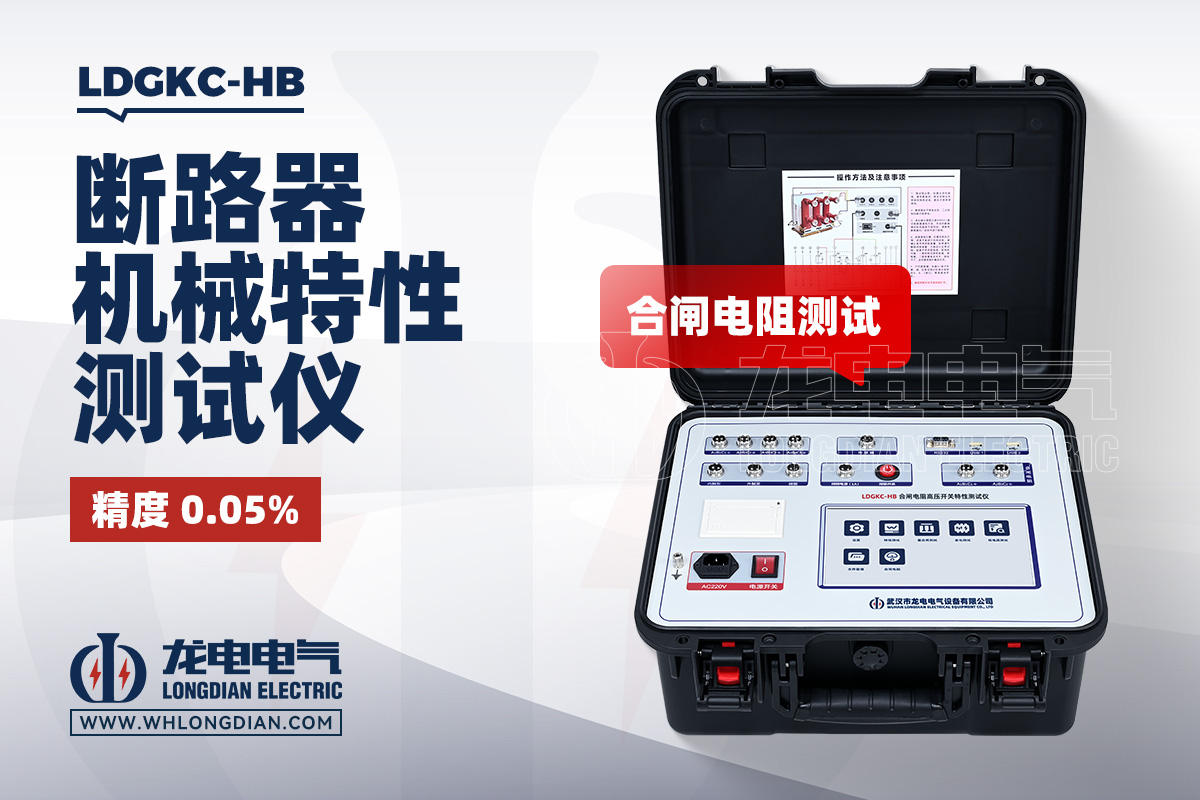

高压开关特性测试仪的动作电压可以调节到多少？为什么进行不同型号断路器的分合闸测试时，需要根据实际设备调整操作电压？这是现场使用高压开关特性测试仪时比较常见的问题。动作电压设置直接关系到断路器操作线圈能否正常动作，因此在开展机械特性试验前，需要先确认被测断路器的控制电压，再对测试仪的输出电压进行合理设置。以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，其内部直流操作电源输出范围为DC6～270V，连续可调，电压分辨率为0.1V。

所谓动作电压，主要是指断路器分闸、合闸线圈能够完成相应动作所需要的操作电压。在高压开关机械特性试验中，测试仪可以提供相应的直流操作电源，用于控制断路器进行合闸或分闸动作。由于不同断路器的控制电压可能不同，因此高压开关特性测试仪需要具备一定的电压调节范围，才能适应不同测试对象。

LDGKC高压开关特性测试仪的内部直流电源输出范围为DC6～270V，电压可以连续调节，分辨率为0.1V。设备默认操作电压为DC220V，现场测试时可以根据被测断路器的线圈动作电压进行调整。这个范围覆盖了常见的多种直流操作电压，可用于相应条件下的高压断路器分合闸控制。

需要注意的是，DC6～270V属于测试仪内部操作电源的输出调节范围，并不代表所有断路器都可以在这一范围内任意电压下正常动作。实际测试时，应按照被测断路器控制回路和线圈的额定参数设置操作电压。测试人员不能仅根据测试仪的最大或最小输出值来确定断路器的动作电压。

在LDGKC高压开关特性测试仪中，可以通过通用参数对操作电压进行设置。使用前需要输入当前断路器的线圈动作电压，同时根据实际情况选择开关类型、传感器类型及触发方式等参数。正确设置动作电压后，测试仪才能按照设定条件进行相应的分合闸控制。

为什么动作电压需要精确设置？主要是因为高压开关特性测试仪不仅能够进行正常分合闸测试，还可以配合低电压动作试验，对断路器在不同操作电压条件下的动作情况进行检查。对于这类测试，操作电压是重要的试验变量，需要根据实际试验要求逐步调整，而不是固定使用某一个电压值。LDGKC支持低电压测试功能，可根据设定电压进行相应的测试操作。

动作电压与储能电压也需要区分。断路器的储能机构和分合闸线圈属于不同的工作环节，高压开关特性测试仪在进行常规机械特性测试时，通常先完成储能，再进行合闸或分闸操作。LDGKC的测试系统中分别设置了储能、合闸和分闸等功能，因此实际测试时应根据断路器当前状态执行对应操作。

在参数设置过程中，还需要区分“动作电压”和“触发时间”。动作电压决定内触发时输出电源的电压值，而触发时间则决定直流电压持续输出的时间。LDGKC的触发时间设置范围为20～30000ms，达到设定时间后电源会自动切断。因此，电压设置正确但输出时间不合理，同样可能影响断路器的正常动作。

对于采用内部电源进行测试的情况，现场接线也需要与动作电压设置相互配合。合闸控制线、分闸控制线和公共线需要正确连接到相应接口，同时应注意切断高压开关装置自身的操作电源，避免仪器内部电源与现场电源同时接入而产生冲突。

需要注意的是，高压开关特性测试仪的输出能力除了受到电压范围限制，还受到最大操作电流的限制。LDGKC内部操作电源最大带载能力为20A。如果被测断路器线圈负载超过这一能力，即使线圈动作电压处于DC6～270V范围内，也不适合强行采用内部电源进行驱动。此时可以根据现场条件采用外触发方式。

外触发方式与内部动作电压输出有所不同。采用外触发时，断路器由现场原有操作电源完成分合闸动作，测试仪主要采集相应的电压、电流信号并完成触发计时。因此，当现场设备的线圈负载较大或不适合使用测试仪内部电源直接驱动时，可以根据实际条件选择外触发方式。

从实际应用角度看，高压开关特性测试仪的动作电压调节范围越适合被测设备，现场测试时的适配性就越好。但选型时也不能只看DC6～270V这一项参数，还需要综合考虑操作电流、断口通道、时间测量范围、速度及行程测试能力以及内外触发方式等因素。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，内部直流操作电源输出范围为DC6～270V，电压连续可调，分辨率为0.1V，默认操作电压为DC220V。设备可以通过参数设置输入当前断路器线圈动作电压，并结合内触发、外触发等不同方式完成现场高压开关机械特性测试。

总体来说，高压开关特性测试仪动作电压的调节范围，主要反映测试仪内部操作电源能够提供的电压范围。LDGKC的调节范围为DC6～270V，能够根据被测断路器线圈的动作电压进行设置。实际测试中应先确认断路器控制电压，再合理设置测试仪输出值，同时结合操作时间及负载电流判断采用内部电源还是外触发方式。

因此，判断高压开关特性测试仪的动作电压是否合适，关键并不是追求更高的输出电压，而是看电压调节范围能否覆盖被测断路器的实际控制需求，并保证电压、输出时间和负载能力三者相互匹配。对于现场高压开关机械特性试验而言，正确的动作电压设置是完成可靠测试的重要基础。
