局部放电测试仪的检测频率范围一般是多少？超声波、UHF、HFCT分别怎么看

局部放电测试仪的检测频率范围一般是多少？为什么不同产品标注的频率参数差别很大？实际上，局部放电检测并不是采用单一频段进行测量，不同设备和不同传感器对应的检测频率可能完全不同。因此，判断局部放电测试仪的频率范围，首先要明确采用的检测方式和所配传感器。

局部放电发生时，会产生不同形式的特征信号，包括脉冲电流、暂态电压、超声波信号以及高频电磁波等。局部放电测试仪通过相应传感器获取这些信号，再进行幅值、相位、时间等方面的分析。因此，一台多功能局放测试仪可能同时覆盖多个不同的频率范围，而不是只有一个固定的“检测频率”。

超声波检测是局部放电测试中比较常见的一种方式。由于局部放电会产生超声波能量，因此可以利用超声波传感器接收放电产生的声信号。对于LDJF-701D，其接触式超声波传感器参数中给出了20kHz～500kHz的频率范围；非接触式超声波传感器的中心频率约为40kHz±2kHz。

对于开关柜等设备，还可以采用地电波TEV方式进行局部放电检测。这类检测方式主要通过采集设备金属外壳上的暂态地电压信号来判断局放活动。与超声波和UHF不同，地电波检测的核心参数更侧重测量幅值和脉冲特征，不能简单用一个固定的“局放检测频率”来概括。

高频互感器HFCT主要用于电缆局部放电检测。电缆产生局放后，其接地引下线上可能出现高频脉冲电流，HFCT通过感应这些脉冲信号获取局放信息。LDJF-701D相关参数中，高频互感器的检测频率为0.5MHz～50MHz，并可根据需求进行定制。

特高频UHF则主要用于GIS等设备的局部放电检测。GIS内部出现局放时，会产生高频电磁波，通过UHF传感器可以对这些信号进行检测。LDJF-701D所对应的特高频检测频段为300MHz～3000MHz，也就是300MHz至3GHz范围。

从这些参数可以看出，局部放电测试仪的检测频率并不是一个固定数字。例如，采用接触式超声波方式时，频率范围可以覆盖20kHz～500kHz；采用HFCT方式时，可以覆盖0.5MHz～50MHz；采用UHF方式时，则可以覆盖300MHz～3000MHz。不同频段对应不同的信号传播方式和检测对象，因此不能单纯通过频率高低判断哪一种检测方式更适合。

在实际选择局部放电测试仪时，还需要关注频率范围与传感器的匹配关系。比如电缆局放检测通常需要通过HFCT从接地线上获取高频脉冲电流，而GIS局放检测则更适合使用UHF传感器获取特高频电磁信号。对于开关柜，可以根据现场情况采用超声波或者地电波检测。也就是说，频率参数本身只是局放检测能力的一部分，真正决定测试效果的还包括传感器类型、检测位置以及现场干扰水平。

除了频率范围，局部放电测试仪通常还需要结合信号幅值和图谱进行分析。LDJF-701D能够显示时域图、PRPD相位图谱、PRPS图谱、直方图以及飞行时间图等信息。通过这些数据，可以观察放电信号在不同相位、幅值和时间维度上的变化，从而辅助判断是否存在典型的局放特征。

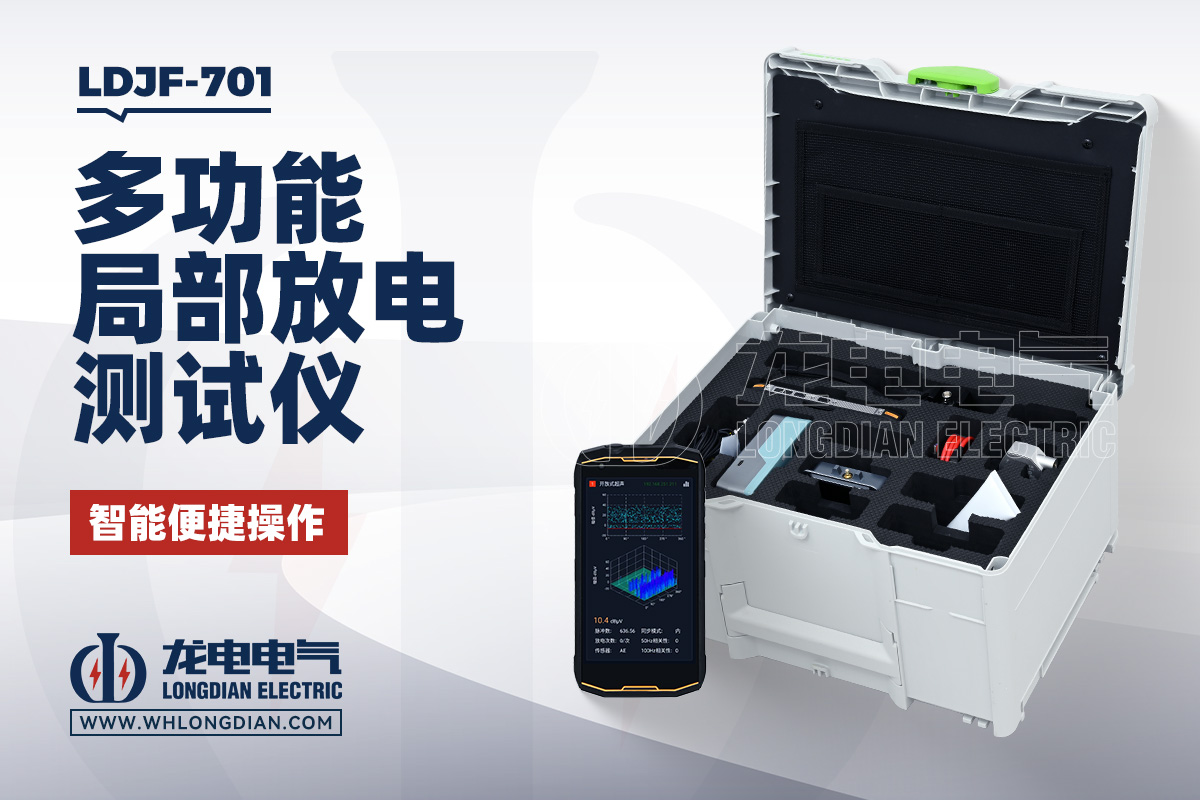

因此，局部放电测试仪的检测频率范围不能简单概括成一个统一数值。实际应用中，应根据测试对象和检测原理选择对应传感器，再结合传感器的频率范围判断设备能够覆盖的检测频段。武汉市龙电电气设备有限公司研发生产LDJF-701局部放电测试仪，可配合超声波、地电波、高频互感器、特高频及聚波器等多种检测方式，用于开关柜、变压器、GIS、电缆、架空线路等设备的局部放电检测，为不同设备提供对应的信号采集和分析方式。
