高压开关回路电阻测试仪的主要测试对象有哪些？常见设备介绍

高压开关回路电阻测试仪主要用来测哪些设备？在变电站、配电站以及电力设备生产和检修过程中，很多用户第一次接触回路电阻测试时，都会关注仪器到底适用于哪些开关设备。实际上，高压开关回路电阻测试仪主要用于检测具有导电回路的开关设备，通过测量闭合状态下回路的电阻值，判断导电连接部分的接触情况，为设备安装、检修和运行状态判断提供数据参考。

高压开关回路电阻测试仪最常见的测试对象是高压断路器。断路器在合闸状态下，其主导电回路由多个导电连接部位组成，触头之间的接触状态会直接影响整个回路的电阻。当触头接触不良、连接部位存在异常或者导电回路出现状态变化时，测得的回路电阻也可能随之发生变化。因此，断路器是高压开关回路电阻测试中应用较多的一类设备。

除了断路器之外，隔离开关也是常见的测试对象。隔离开关主要用于设备检修时形成明显的隔离断口，在闭合状态下同样存在完整的导电通路。通过回路电阻测试，可以对其闭合状态下的导电回路进行检测。对于长期运行或者经过多次操作的隔离开关，测试数据还可以用于后续维护过程中的对比分析。

高压开关及其他低阻值导电连接部位也可以使用回路电阻测试仪进行检测。LDHL系列设备的应用范围并不局限于某一种开关型号，其基本测试对象是具有低阻值导电回路的设备。提供稳定测试电流后，通过检测被测回路两端的电压降，可以计算得到相应的电阻值。LDHL-100B采用电流电压法，也就是四线法进行测量，电流端负责向被测电阻提供测试电流，电压端采集被测电阻两端的电压信号。

从实际应用来看，高压开关回路电阻测试仪既可以用于现场设备检测，也可以应用于电力设备生产过程中的质量检测。对于开关设备生产企业，可以通过回路电阻测试对产品导电回路进行检测；对于变电站和运维单位，则可以在设备安装、检修或者状态检查过程中开展测试。不同应用场景的具体测试要求可能有所不同，因此实际使用时应结合被测设备和试验要求确定测试条件。

在测试对象中，开关设备的主回路是重点关注部分。进行测试时，仪器通常通过电流端向被测回路输出较大测试电流，再通过电压端采集电压信号。由于回路电阻一般处于较低水平，因此测试设备需要具备相应的电流输出和微小电阻测量能力。LDHL-100B提供50A、100A测试电流档位，测量范围为0～19999μΩ，分辨率达到0.01μΩ，可用于低阻值回路的检测。

对于三相高压开关设备，回路电阻测试还可以分别对A、B、C三相进行测量，通过比较不同相的测试结果来观察各相导电回路的状态。实际测试时，三相数值并不要求绝对相同，但如果某一相与其他相相比出现明显差异，就需要进一步检查测试接线、夹具接触以及相应导电回路的状态。

在一些需要进行重复测试的场景中，测试对象本身的状态以及测试条件都需要保持尽可能一致。例如测试夹具的连接位置、测试线连接状态和输出电流等因素，都可能对测量结果产生影响。LDHL-100B支持多电流档输出，可以设置不同电流档位进行测试，并根据多组测试数据进行比较。

需要注意的是，回路电阻测试主要针对导电回路的低电阻状态进行检测，并不是对高压开关所有功能进行全面测试。比如断路器的机械动作特性、绝缘性能以及其他专项性能，需要使用对应的检测方法和设备进行判断。因此，在安排高压开关试验项目时，应根据设备类型和实际检测目的合理选择测试项目。

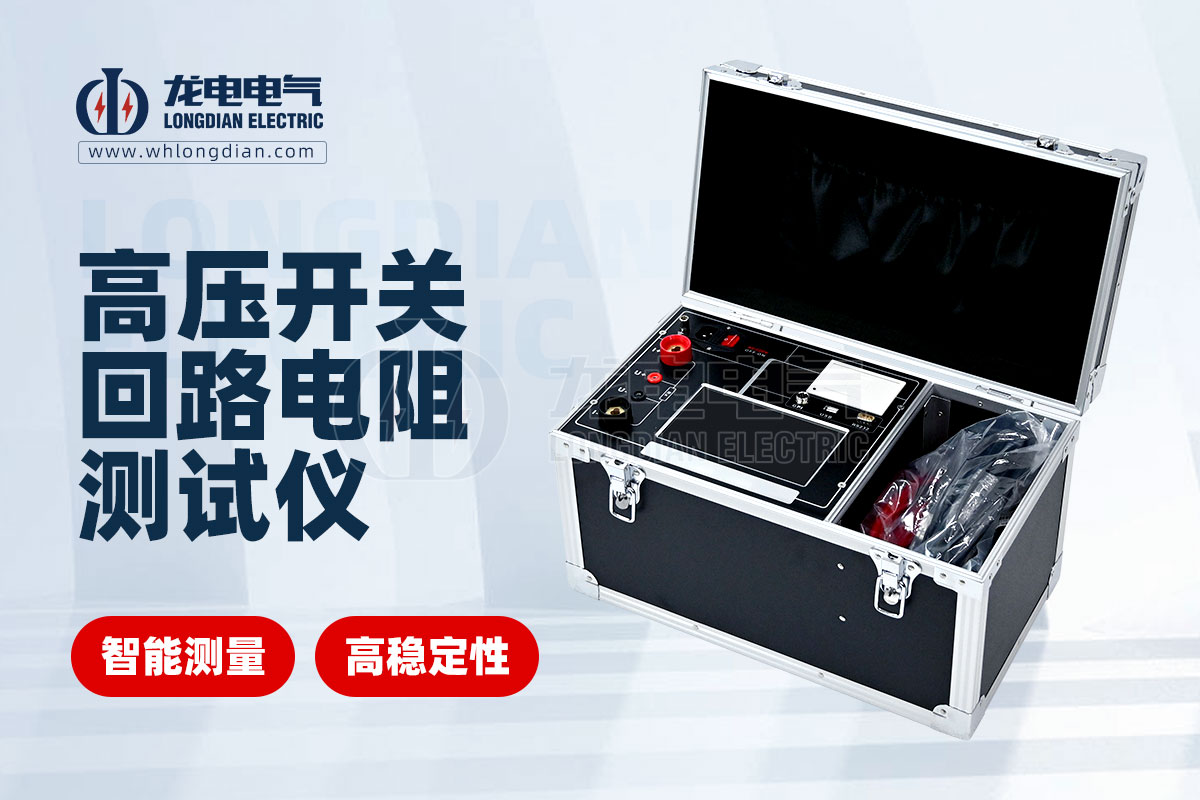

武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，可用于高压开关、断路器等低阻值导电回路的检测。设备采用四线法测量原理，并支持多电流档测试，同时具备数据保存、打印以及数据导出等功能，适合用于现场测试和生产检测等应用场景。

总体来看，高压开关回路电阻测试仪的主要测试对象，集中在断路器、隔离开关以及其他具有低阻值导电回路的开关设备。测试的重点并不是单纯得到一个电阻数值，而是通过规范的测试方法和稳定的测试条件，了解设备导电回路的实际状态。对于需要开展高压开关回路电阻测试的单位，应结合具体设备类型、现场条件和试验要求选择合适的测试电流及测试方式，从而提高测试结果的可比性和参考价值。
