高压开关回路电阻测试仪核心功能大盘点：从测试到数据管理一次了解

高压开关回路电阻测试仪到底有哪些核心功能？在高压断路器、隔离开关等设备进行回路电阻测试时，用户关注的并不只是“能不能测”，还会关心测试电流是否稳定、微小电阻能否准确测量、数据能否保存以及现场操作是否方便。对于实际使用来说，一台回路电阻测试仪的功能配置，直接关系到测试效率和数据记录方式。

高压开关回路电阻测试仪的基础功能首先是低阻值回路测量。LDHL系列设备采用电流电压法，也就是四线法进行测试，通过电流端向被测回路提供测试电流，再由电压端采集被测电阻两端的电压降，根据电流和电压计算出被测回路的电阻值。这种测试方式将供流回路和电压采样回路分开，适用于低阻值电阻测试。

测试电流是高压开关回路电阻测试仪的重要功能参数。由于高压开关导电回路的电阻值通常比较小，提高测试信号有助于获得更明显的电压采样信号。LDHL-100B提供50A、100A两个测试电流档位，用户可以根据测试对象和实际试验条件选择相应档位。其测量范围为0～19999μΩ，分辨率达到0.01μΩ。

多电流档测试也是LDHL系列设备的一项功能。LDHL-100B可以设置1～3个不同电流档进行测试，并对不同电流下的测试数据进行处理和平均。这样在需要进行重复测试或者比较测试结果时，可以获得更多数据参考。

对于现场测试而言，稳定性同样是回路电阻测试仪的重要部分。设备采用精密测量电路和高性能处理器，对采集到的电压、电流信号进行处理，并根据测试信号自动调整测量范围，从而完成低阻值电阻测量。LDHL-100B的测量准确度为0.5%rdg±100dgt，可用于高压开关等低阻值回路检测。

除了基本测量功能，自动测试与测试时间设置也是现场使用中比较实用的功能。LDHL-100B可以设置测试时间，范围为1～9999秒，测试结束后自动停止。对于需要按照相同时间条件重复开展多次测试的场景，可以提前设置测试时间，减少现场重复操作。

数据存储是现代回路电阻测试仪比较重要的一项功能。测试完成后，如果只查看一次屏幕上的结果，后续进行数据对比会比较麻烦。LDHL-100B具备大容量数据存储功能，可以保存测试数据，并支持掉电保护；同时可以通过U盘导出测试文件，用于后续整理和保存。

数据打印和报表输出也属于高压开关回路电阻测试仪的常用功能。LDHL-100B配置热敏打印功能，可以对当前测试数据进行输出，同时支持电脑通信，并能够将测试数据导出为Word、Excel等格式，方便进行测试记录整理。

对于需要现场远程或移动操作的应用，设备还提供蓝牙通信功能。通过蓝牙与手机端连接后，可以进行测试、停止、数据上传和保存等操作。对于部分现场测试场景而言，这种数据传输方式可以减少重复录入，提高测试记录整理的便利性。

温度检测与温度补偿也是LDHL系列设备涉及的一项功能。对于导体电阻测试而言，温度变化会引起电阻值变化，因此在需要进行温度折算的情况下，可以设置温度参数，并在选配温度传感器后进行实际温度采集，再将测量结果折算到标准温度条件下。

此外，LDHL系列还支持直流恒流源功能，可以按照设定的起始电流、步进电流、阶段时间和最大电流进行逐级升流。对于需要进行升流测试的场景，可以利用这一功能完成相应试验过程。

在通信方面，设备配置RS232接口，也可选配RS485，通信协议采用Modbus-RTU。通过电脑上位机，可以进行参数设置、开始试验、中断试验和上传数据等操作，对于生产线测试或者需要集中管理测试数据的场景，可以提供更多操作方式。

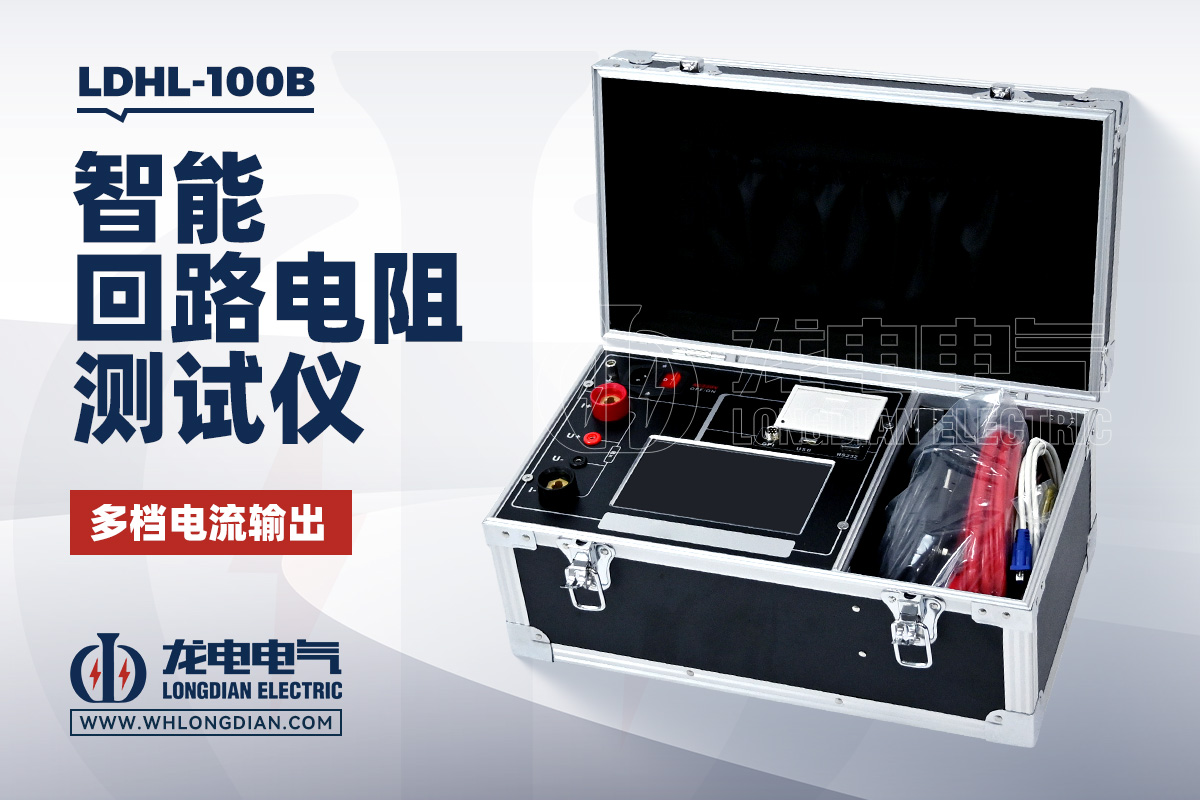

武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，面向高压开关、断路器等低阻值导电回路测试应用。设备集四线法测量、多电流档测试、数据存储、数据导出、打印、蓝牙通信、电脑控制及温度补偿等功能于一体，可根据实际测试需求进行配置和使用。

从实际使用角度来看，高压开关回路电阻测试仪的核心功能可以归纳为几个方面：一是稳定输出测试电流，二是完成微欧级低阻值测量，三是提高重复测试的一致性，四是做好测试数据的保存和输出，五是为不同现场环境提供更加灵活的操作方式。选择设备时，不应只看最大测试电流，还需要结合测量范围、精度、分辨率、数据管理和现场使用方式综合考虑。

对于高压开关回路电阻测试来说，仪器功能越贴合实际测试流程，现场操作就越容易形成标准化。武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，可用于高压开关、断路器等设备的回路电阻检测，为现场测试、设备检修及相关生产检测提供相应的测试工具。
