什么是成组接地电阻测量？与单点测试的区别及应用场景详解

什么是成组接地电阻测量？它和通常所说的单点测试是不是同一种方法？在接地线检测过程中，为什么有时需要关注整组接地线的电阻，而不是只测量其中某一个连接点？对于电力安全工器具检测来说，明确成组接地电阻测量和单点测试的区别，有助于正确理解测试对象以及测量结果的实际含义。

成组接地电阻测量，通常是围绕一组完整的接地线进行电阻特性检测。对于携带型短路接地线及个人保护接地线而言，检测重点是接地线导体自身的电阻情况，而不是单独判断某一个接触点的电阻。接地线成组电阻测试仪通过测试钳夹住被测导线的相应端子，并通过电流端子和电压端子完成测试，从而得到被测导线在实际测试条件下的电阻数据。

从测试对象来看，成组接地电阻测量更强调被测接地线整体的导电性能。测试结果中的RL表示被测导线在设定长度下的总阻值，Rv表示被测导线平均每米电阻值，同时还可以得到相应的参考阻值Ro。通过这些数据，可以从整体长度和单位长度两个方面了解接地线的电阻情况。

而单点测试更加侧重某一个指定位置或单独测量点的电阻数据。需要注意的是，用户日常所说的“单点测试”具体含义可能因检测对象和现场测试方法不同而有所区别，你提供的产品文件中并未对“单点测试”给出专门定义。因此，不能仅依据该文件对所有形式的单点接地电阻测试作统一技术定义。这里所说的区别，主要用于帮助理解“测量整段接地线电阻”与“只关注某一个测量点”之间的概念差异。

对于接地线成组电阻测试仪来说，测试过程并不是简单地在某一个位置读取一个电阻数字，而是通过测试电流作用于被测导线，再采集相应电压信号，计算出接地线电阻。仪器可以选择30A、40A和50A测试电流，并根据不同电流档位对应不同的测量范围。以武汉市龙电电气设备有限公司研发生产的LDJDR-50A接地线成组电阻测试仪为例，50A档测量范围为200μΩ～200mΩ，40A档为250μΩ～250mΩ，30A档为300μΩ～300mΩ，最小分辨率为0.1μΩ。

为什么成组接地电阻测量要关注导线总长度？这是因为导线电阻与导体长度存在直接关系。同一种规格的接地线，长度发生变化后，总电阻也会随之变化。因此，测试时需要根据被测接地线的实际长度进行参数设置。仪器中的“导线长度”用于表示被测接地线两点之间的距离，单位为米；同时还需要设置对应的线截面积。

这也是成组测试与简单单点测量在数据理解上的一个重要区别。如果只关注某个单独测量点，所得数据更多反映该位置或局部连接状态；而对整段接地线进行电阻测量，则可以进一步了解整个被测导线的电阻特性。对于需要检查接地线整体导电性能的场景，仅观察某一个连接点的数据，无法完全代替对整段导线的检测。

在实际成组接地电阻测量过程中，还需要注意测试接线是否正确。按照被测导线要求，应将测试钳分别夹紧被测端子，另一端对应连接仪器的I+、I-和V+、V-端子。其中I+、I-属于电流输出端子，V+、V-属于电压输入端子。只有测试回路连接正确，才能按照设定条件开展后续测量。

完成接线后，接地线成组电阻测试仪还需要设置测试电流、导线长度和线截面积。参数确认后进入测试项目，仪器首先对试品进行充电，待电流达到设定值并稳定后继续测量，随后显示测试结果。这样的测试过程能够让测量条件保持相对明确，也便于对不同规格接地线的检测结果进行记录和比较。

成组接地电阻测量完成后，如何判断测试结果同样值得注意。对于部分铜质材料接地线，可以将平均每米电阻Rv与参考阻值Ro进行比较。当Rv≤Ro时，可以据此判断所测导线符合相应要求；但这一判断方式仅针对部分铜质材料接地线，实际检测不能脱离被测对象及相关试验要求单独使用这一条件作为全部判断依据。

从应用角度看，成组接地电阻测量更适用于需要检查携带型短路接地线及个人保护接地线整体电阻特性的检测工作。接地线作为电力安全工器具，其导电性能直接关系到实际使用时的安全功能，因此检测时除了观察局部连接状态，还需要关注整个被测导线的电阻数据。相关产品定位也是针对这类接地线的预防性试验需求。

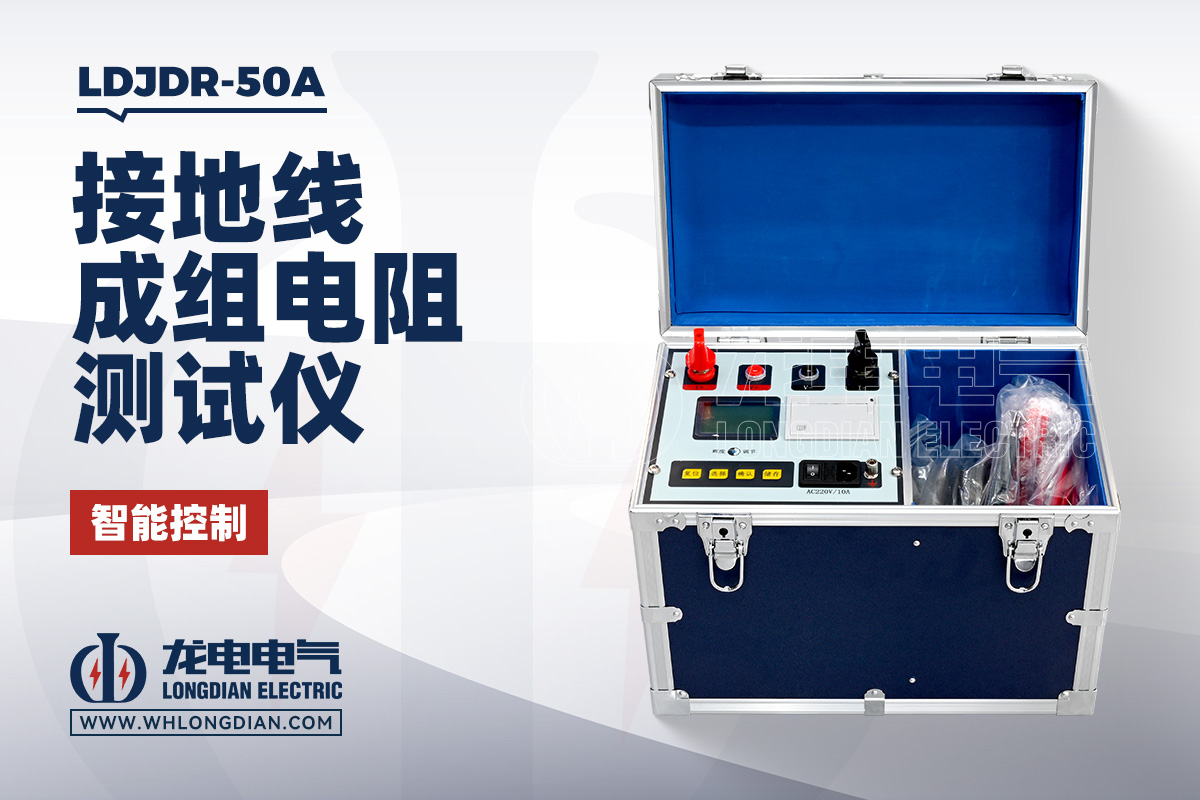

武汉市龙电电气设备有限公司研发生产的LDJDR-50A接地线成组电阻测试仪，针对接地线低电阻检测需求设置30A、40A、50A测试电流，并具备测试数据存储、查询和打印功能，可保存20组测试数据。对于需要对多组接地线进行定期检测的单位，成组接地电阻测量能够形成较完整的电阻测试记录，方便后续查询和整理。

因此，成组接地电阻测量和单点测试不能简单理解为同一种检测方式。成组接地电阻测量主要关注整段被测接地线的电阻特性，并通过总阻值、平均每米电阻等参数进行分析；单点测试则更多强调某个指定位置或局部测量点的数据。对于需要检测接地线整体导电性能的场景，应首先明确测试对象，再选择与测试目的相对应的方法和设备。

对于实际使用接地线成组电阻测试仪的用户来说，理解“测哪里”和“测什么”比单纯关注测试电流大小更重要。只有明确是检查接地线整体电阻，还是针对某个局部连接点进行检测，再结合导线长度、截面积、测试电流和测量范围设置参数，才能使最终测试结果具有明确的参考意义。
