高压开关特性测试仪的分辨率是什么意思？时间、速度与行程参数解析

高压开关特性测试仪的“分辨率”是什么意思？为什么同样是测量断路器动作时间，不同设备标注的分辨率可能不同？在选择高压开关特性测试仪时，分辨率是经常被关注的一个参数，但它并不等同于准确度，也不是数值越小就意味着所有测试结果一定越准确。理解分辨率的实际含义，需要结合具体的测试项目以及仪器对应的测量范围来看。以武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪为例，其时间、速度和行程等不同测试项目分别采用对应的分辨率指标。

从基本概念来看，分辨率主要表示仪器能够分辨出的最小变化量。例如某项时间测试的分辨率为0.01ms，表示该测量项目在对应量程和条件下，可以以0.01ms为一个分辨单位显示或区分测试结果。分辨率越小，仪器对微小变化的区分能力通常越强，但这并不能直接等同于测量准确度。准确度还与仪器本身的测量误差、信号质量以及现场测试条件等因素有关。

高压开关特性测试仪最常见的分辨率指标之一，就是时间测量分辨率。因为断路器分闸、合闸动作过程中，时间上的微小差异会直接影响不同期、弹跳等参数的计算，所以时间分辨率是评价测试设备的一项重要指标。LDGKC的不同时间量程对应不同分辨率，其中不同时段采用0.01ms、0.1ms和1ms等不同分辨等级。

具体来看，LDGKC高压开关特性测试仪的不同期测试范围为0.1ms～99ms，分辨率为0.01ms；内触发测试在0.1ms～999ms范围内时，分辨率为0.01ms，1000ms～9999ms时分辨率为0.1ms，10000ms～200000ms时分辨率为1ms。外触发测试范围可达到0.01ms～200s，在1000ms以内的准确率指标为0.05%±0.1ms。

这里需要特别注意，分辨率会随着测量量程不同而发生变化，这是正常的技术设计。测试时间较短时，仪器需要更细的时间区分能力；测试时间进入较大范围后，分辨率则按照相应量程进行变化。因此，判断高压开关特性测试仪的时间分辨率时，不能只关注一个数字，而应该同时看清楚这个数字对应的测试范围。

速度测量同样涉及分辨率与测量能力。高压开关机械特性测试中，速度参数通常包括刚分速度、刚合速度，以及指定时间段或指定行程段内的平均速度。LDGKC支持直线、旋转、加速度以及选配激光传感器等不同方式进行速度测量，不同传感器对应不同的测量范围和技术指标。

与时间测试相比，速度测量的参数表达方式有所不同。设备资料中对于速度传感器主要给出了测量范围和准确率，例如50mm直线传感器对应的测速范围为0.01～20.00m/s，准确率为±0.1m/s；345°角度传感器测速范围同样为0.01～20.00m/s，准确率为±0.1m/s。也就是说，看到一个高压开关特性测试仪时，应根据厂家针对具体测试项目公布的技术指标来理解“分辨率、准确率、测量范围”等不同概念，而不能将它们混为一谈。

行程测试则主要依赖位移类传感器完成。LDGKC可以测量动触头行程、接触行程、超行程以及过冲行程或反弹行程等参数。其50mm直线传感器测量范围为0～50mm，分辨率为0.1mm；同时还可以选配25～1000mm不同长度的直线传感器，以适应不同断路器机构的行程测试需求。

从这些参数可以看出，高压开关特性测试仪的分辨率并不是一个独立存在的数字，而是与测试项目、传感器和量程紧密相关。时间测试关注的是微小时间差异，行程测试关注的是微小位移变化，而速度测试则需要结合传感器的测量能力进行判断。不同参数分别承担不同的检测任务。

在实际使用中，分辨率为什么比较重要？以断路器三相不同期测试为例，如果仪器能够分辨较小的时间变化，就更有利于对三相触头动作之间的细微时间差进行记录。LDGKC可以对分闸、合闸时间以及相内不同期、相间不同期等项目进行测试，其时间测量系统能够为这些参数提供相应的采集基础。

不过，分辨率高并不意味着实际测试结果一定优于其他设备。现场测试时，断口线连接是否可靠、传感器安装是否正确、机械机构是否稳定，以及测试触发方式是否合适，都会影响最终结果。例如速度传感器安装在错误的位置，即使仪器本身具有较高的参数指标，也无法获得有效的机械运动数据。对于不同结构的断路器，应根据其运动形式选择合适的传感器。

因此，在使用高压开关特性测试仪进行速度和行程测试时，传感器安装是一个需要重点关注的环节。直线传感器适合直线位移运动，旋转传感器适合主轴、拐臂等角位移运动，万能传感器则需要根据具体机械结构确定安装方向。传感器类型选择错误或安装位置不合适，都可能导致速度和行程数据无法正常显示。

此外，测试仪的分辨率还需要与实际测试需求匹配。对于常规高压断路器机械特性检测，重点应放在时间、速度、行程等核心项目的技术指标是否覆盖实际测试范围，而不是单独比较某一个分辨率数字。比如时间测试既要看最小分辨率，也要看整个时间测量范围；行程测试则应关注传感器量程是否满足断路器实际行程。

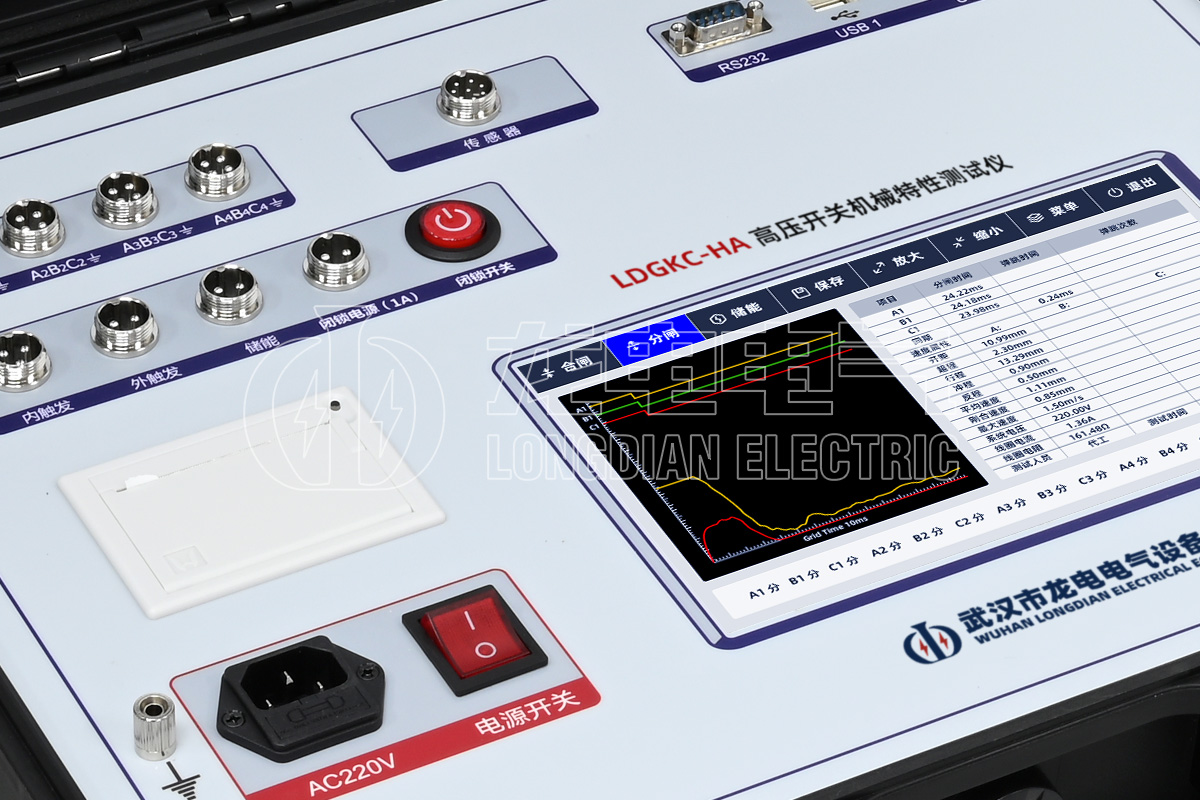

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，针对断路器机械特性测试配置了相应的时间、速度和行程测量功能。设备能够测试分合闸时间、三相不同期、同相不同期、弹跳时间及次数，同时配合不同类型传感器完成速度和行程测量。

对于高压开关特性测试仪的时间参数，还需要注意“分辨率”和“准确率”的区别。分辨率代表仪器能够区分多小的变化量，准确率则反映测量值与实际值之间的接近程度。LDGKC在1000ms以内的外触发时间测试中，其准确率指标为0.05%±0.1ms，而不同期测试的分辨率为0.01ms，这两个参数所表达的含义并不相同。

对于设备选型而言，可以把分辨率理解为仪器对细小变化的“区分能力”。当实际测试需要观察较小的时间差或位移变化时，分辨率就具有一定参考价值。但最终选择高压开关特性测试仪时，还应结合测量范围、准确率、传感器配置、断口通道数量以及现场使用条件进行综合判断。

总体来说，高压开关特性测试仪的分辨率主要表示仪器对被测参数细微变化的分辨能力。LDGKC高压开关特性测试仪在不同时间测试范围内设置相应的时间分辨率，直线传感器的行程测量分辨率达到0.1mm，并配合不同传感器完成速度与行程测试。

了解分辨率与准确率、测量范围之间的区别，有助于正确阅读高压开关特性测试仪的技术参数。实际选型和使用过程中，不应单独以某一个参数判断设备是否适合，而应结合被测断路器类型、测试项目和现场条件进行综合考虑。对于需要进行精细机械特性检测的场合，合理的分辨率、准确率以及匹配的传感器配置，才是构成完整测试能力的重要因素。
