电力检修公司用直流断路器安秒测试仪有哪些场景？实际应用解析

电力检修公司为什么需要使用直流断路器安秒测试仪？在日常检修、设备调试和保护试验中，直流断路器安秒特性测试主要用在哪些场景？对于承担变电站及相关电力设备检修工作的企业来说，直流断路器不仅关系到直流馈电回路的保护，还涉及上下级保护之间的动作配合。检修过程中，仅通过外观检查或常规通断检查，很难完整了解断路器在不同电流条件下的动作时间和脱扣特性，因此需要借助直流断路器安秒特性测试仪获取实际测试数据。

在电力检修现场，直流断路器安秒特性复测是比较典型的应用场景。经过长期运行、检修或设备更换后，检修人员可以根据具体试验要求，对直流断路器进行动作特性测试，通过实际施加试验电流，记录断路器的动作时间、电流值以及动作状态。这样可以为检修前后的设备状态对比提供数据基础。

对于新安装或者更换后的直流断路器，电力检修公司也可能需要开展投运前动作特性检查。直流系统中的保护电器动作特性如果与设计要求不一致，可能影响上下级保护的配合。通过直流断路器安秒特性测试，可以获取实际动作数据，再结合被测断路器的额定参数、整定要求及项目试验条件进行分析。

在日常检修过程中，单点动作时间测试是一种较直接的测试方式。检修人员设置试验电流比后启动测试，测试仪开始记录测试过程，直到被测断路器自动断开。测试完成后，设备可以显示开始时间、电流倍数、测试时长、实际电流和动作状态，并在曲线上显示对应测试点。通过这些数据，可以了解某一特定电流条件下断路器的实际动作情况。

当检修单位需要对断路器的多个动作点进行检查时，可以采用全点测试。该功能可以设置测试次数、起始比值以及累加步长，按设定条件连续获取多个测试点的数据。相比单点测试，全点测试更适合用于了解电流变化过程中断路器动作时间的变化情况，为安秒特性曲线分析提供更完整的数据。

对于电力检修公司而言，上下级直流断路器保护配合检查也是直流断路器安秒测试的重要应用场景。直流馈电系统通常存在多级保护关系，当下级设备发生故障时，需要关注不同保护级别的动作关系。如果动作特性之间不匹配，可能出现上级断路器先于下级断路器动作的情况。产品测试中设置的回路测试功能，可以同时设置多个断路器的额定电流并进行相关测试，测试后记录实际脱扣的断路器位号。

检修后的性能复核也是直流断路器安秒特性测试仪比较常见的使用场景。断路器在经过拆装、维护或者相关检修工作后，检修人员可能需要重新检查其动作特性。通过与检修前测试数据进行对照，可以了解相关测试点的变化情况。这里需要注意，数据变化是否能够作为设备状态变化的依据，还需要结合具体检修内容、测试条件和判定要求综合分析。

在需要确认断路器实际脱扣电流时，可以采用脱扣测试。测试前设置起始电流、终止电流、电流步长和时间步长，测试开始后电流逐步增加，直到断路器发生脱扣，并记录脱扣电流和运行时间。对于电力检修公司而言，这项功能适合用于需要进一步确认断路器实际脱扣条件的测试项目。

在部分检修测试中，还需要关注测试回路本身的状态。LDZKC-1000A设置了内阻测试功能，可以用于测试回路内阻。实际测试过程中，如果设置测试电流与实际测试电流存在差异，还需要考虑被测断路器触头接触电阻以及连接线电阻等因素，并以实际测得的电流值作为分析依据。

对于承担长期运维任务的电力检修公司来说，测试数据保存和历史查询同样具有实际意义。测试完成后，可以将相关数据保存下来，并按照测试时间和测试类型进行查询。设备支持单点测试、全点测试、回路测试和内阻测试数据的筛选，便于检修人员后续查看已经完成的测试记录。

如果检修公司需要对项目资料进行数字化归档，测试数据还可以进一步通过U盘导出。设备支持导出单点数据、全点数据和回路数据，导出的数据可以通过相应的数据处理工具进一步形成测试报表。对于多个变电站或多个检修项目同时开展的情况，这种数据保存方式便于测试结果后续整理和查阅。

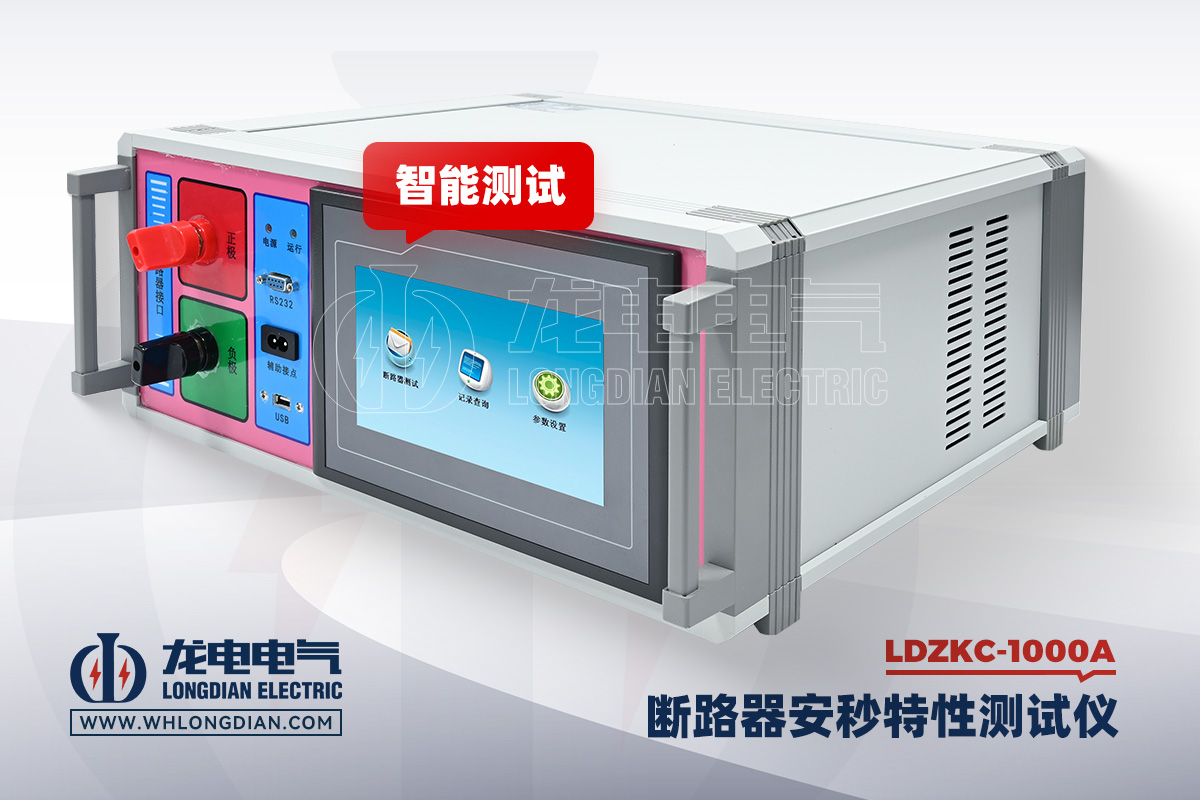

武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，测试电流范围为1～1000A，测试电流纹波系数小于1%，输出电流稳定性≤±1%，时间记录范围为0.001s～1000s，最小时间分辨率为0.001s。设备具备单点测试、全点测试、回路测试、内阻测试和脱扣测试等功能，可以用于电力检修单位开展直流断路器动作特性及相关回路测试。

在现场使用直流断路器安秒测试仪时，检修人员通常需要先明确被测断路器的额定参数和试验要求，再确定具体测试方式。需要检查一个测试点时，可以采用单点测试；需要获得多个测试点时，可以采用全点测试；涉及多个断路器的动作关系时，可以采用回路测试；需要确认实际脱扣电流时，则可以进行脱扣测试。不同测试模式对应不同检修任务，因此测试前明确目的比盲目增加测试项目更加重要。

还需要区分测试结果记录和最终判定两个概念。直流断路器安秒特性测试仪主要负责输出试验电流、记录动作过程和保存测试数据，而断路器最终是否满足相关要求，需要由检修单位依据被测设备技术条件、项目要求及适用的试验判定依据进行分析。因此，测试仪显示出的某一组电流和时间数据，本身并不能直接替代工程上的最终结论。

从实际检修工作来看，直流断路器安秒特性测试可以贯穿设备安装后的检查、运行中的定期检验以及检修后的性能复核等多个环节。特别是在涉及多级直流保护的系统中，通过实际测试获得动作时间、脱扣电流和动作状态等数据，有利于对断路器本身的动作性能以及保护回路之间的配合情况进行分析。

因此，电力检修公司使用直流断路器安秒测试仪的主要场景，可以概括为动作特性复测、投运前检查、检修后复核、脱扣电流测试、保护级差配合检查以及测试数据留存等。武汉市龙电电气设备有限公司生产的LDZKC-1000A直流断路器安秒特性测试仪，通过1～1000A测试电流范围以及单点、全点、回路、内阻和脱扣等功能，为现场检修人员开展相关测试提供测试条件和数据记录手段。
