如何根据断路器类型选择高压开关特性测试仪？从断口、传感器到测试方式全面解析

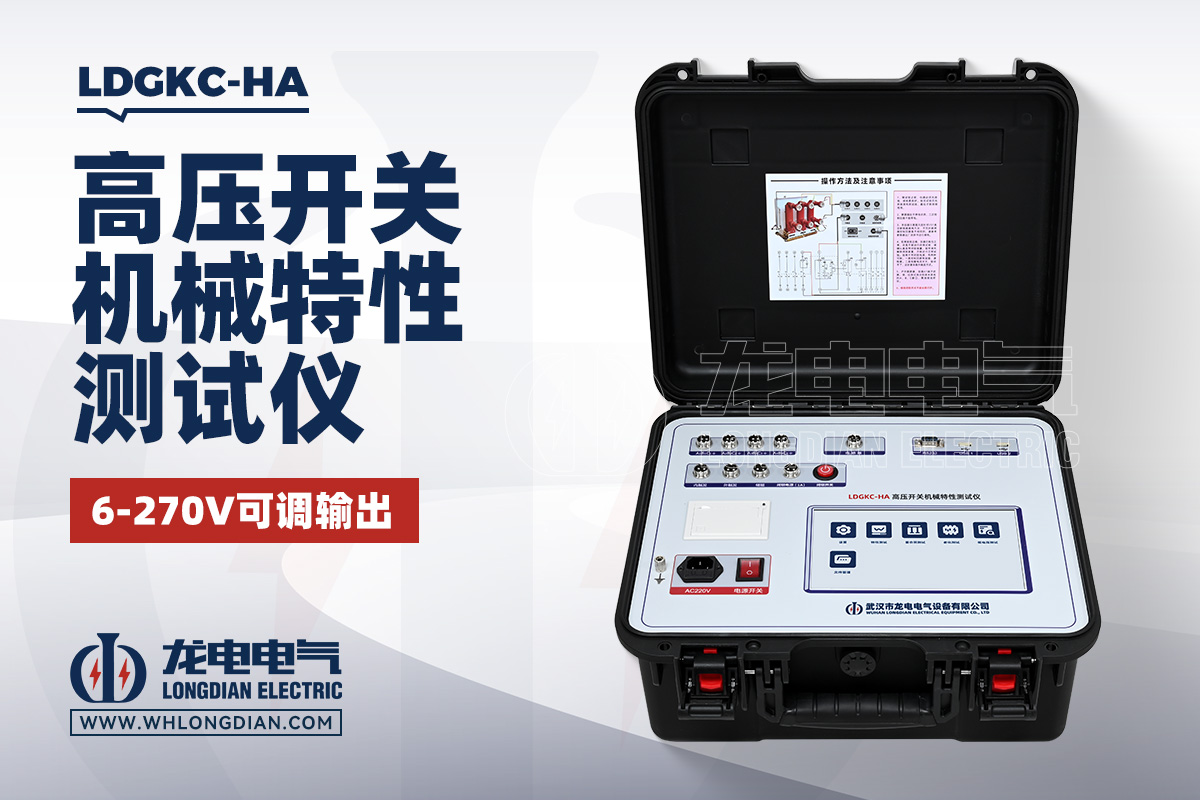

面对不同型号、不同结构的高压断路器，如何选择合适的高压开关特性测试仪？是先看断路器类型，还是先看测试仪的通道数量和传感器配置？实际上，高压开关机械特性测试涉及断口时间、三相不同期、弹跳、速度、行程等多个项目，测试对象不同，对测试仪的配置要求也会有所区别。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪支持真空、少油、SF6等类型开关，并配置多种传感器和断口采集通道，可根据实际断路器结构选择相应测试方式。

选择高压开关特性测试仪时，首先应确认被测断路器属于哪一种结构类型。常见测试对象包括真空开关、少油开关、SF6开关以及GIS组合电器等。不同断路器的操作机构、动触头运动方式和断口结构存在差异，因此后续涉及的传感器选择、安装方式和测试连接也会不同。LDGKC在设备参数设置中提供真空、少油、SF6等开关类型选择，可以根据被测设备进行对应设置。

其次要看断路器的断口数量。高压开关特性测试仪主要通过断口信号判断触头分、合状态，并据此计算分闸时间、合闸时间、三相不同期、同相不同期以及弹跳时间等参数。如果被测设备存在多个串联断口，测试仪就需要具备足够的断口采集通道，才能在一次操作过程中同步采集相关信号。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪设置12路断口测试输入，可以同时测量12路金属触头断口，也可以进行6路主断口和6路辅助断口的采集。对于三断口、六断口以及更多断口结构的设备，可以根据实际连接方式使用相应输入通道。

因此，如果主要测试普通三相三断口断路器，对断口通道的需求与六断口或多断口设备并不相同。选购高压开关特性测试仪时，应先统计实际被测开关的断口数量，再确定所需的通道配置，而不是单纯追求通道数量。

传感器类型是选择高压开关特性测试仪时另一个重点。断路器的机构运动有直线运动，也有通过主轴或拐臂形成的角位移运动，因此传感器不能简单通用。LDGKC可配置直线传感器、旋转传感器、万能传感器以及选配的激光传感器。不同传感器主要对应不同的机械运动形式。

对于采用直线运动方式的断路器，例如部分真空开关，可以使用直线传感器测量动触头行程，并进一步获得速度、开距、超行程等数据。LDGKC标配50mm直线传感器，测量范围为0～50mm，分辨率为0.1mm，同时可选配25～1000mm不同长度的直线传感器，以适应不同机构的行程需求。

如果断路器的机械机构主要表现为主轴或拐臂的旋转运动，则需要考虑旋转传感器。LDGKC支持345°角度传感器，可用于相应旋转机构的速度和行程测试。现场安装时需要根据具体机构确定合适的连接位置，保证传感器能够准确跟随断路器动作。

对于结构比较特殊的断路器，还需要考虑万能传感器等配置。万能传感器用于行程测量时，应安装在断路器动触头等直线运动部位；如果安装在拐臂等旋转运动部位直接进行直线行程测量，则会造成测试方式不匹配。选择高压开关特性测试仪时，不仅要看传感器“有没有”，更要看传感器类型是否与断路器机构相匹配。

除了断口和传感器，还需要确认需要测试哪些机械特性参数。普通测试通常包括合闸时间、分闸时间、三相不同期、同相不同期、弹跳时间和弹跳次数等；如果还需要检测机械运动特性，则应关注速度和行程测量能力。LDGKC可以对刚分速度、刚合速度、指定时间段平均速度以及动触头行程、开距、超行程等项目进行测试。

如果现场需要做低电压动作试验，则还需要确认测试仪是否具备相应的操作电源调节能力。LDGKC内部直流操作电源输出范围为DC6～270V，连续可调，可以输入被测断路器的线圈动作电压，并支持低电压测试。对于存在不同控制电压要求的断路器，这一功能需要结合实际控制回路进行选择。

操作方式也是选型时需要考虑的因素。有些断路器可以使用测试仪内部操作电源直接进行分合闸控制，有些设备由于线圈负载较大，则需要采用外触发方式。LDGKC支持内触发、外触发和手动触发等方式，可以根据现场断路器的控制回路和线圈负载选择不同测试方法。

需要特别注意的是，内部操作电源的负载能力存在限制。LDGKC内部操作电源最大带载能力为20A，当部分电磁机构断路器的线圈驱动电流超过这一范围时，可能无法由仪器内部电源直接驱动，此时可以采用外触发方式，由现场操作电源完成断路器动作，测试仪负责采集相应信号。

对于需要开展重合闸试验的用户，还应关注高压开关特性测试仪是否支持相应的测试功能以及参数设置方式。LDGKC支持合分、分合、分合分等重合闸测试，并可以在进入测试界面之前设置相应时间参数。

在现场选型时，还需要考虑测试环境和传感器安装条件。同一种断路器，如果结构不同或传感器安装位置不同，对设备配置的要求也可能存在区别。例如部分SF6断路器的机构可以通过拐臂接口安装角位移传感器；一些真空断路器则更适合使用直线传感器。测试人员应根据实际机构判断传感器的安装方式，而不是仅按照断路器名称选择。

此外，测试仪的时间测量能力也需要结合断路器测试项目进行考虑。高压开关特性测试仪需要对较短的分合闸时间和不同期时间进行测量，因此应关注时间测量范围、分辨率及准确率等参数。LDGKC不同时间范围对应不同分辨率，不同期测试范围为0.1ms～99ms，分辨率为0.01ms。

如果现场主要进行断路器的基础分合闸时间检测，可以重点关注断口通道和时间测量功能；如果还需要进行机械速度与行程分析，则应进一步关注传感器类型及相关测量范围；如果需要操作断路器，还应考虑内部操作电源的输出电压和最大带载电流。不同测试需求对应不同配置重点，这也是选择高压开关特性测试仪时比较实际的判断方法。

武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪，从断口采集、时间测试、速度行程测量到分合闸控制进行了整体配置。设备支持12路断口采集，配备直线、旋转、万能等传感器，并支持DC6～270V可调直流操作电源以及内外触发等测试方式，可以根据不同断路器结构和现场测试条件进行选择。

综合来看，选择高压开关特性测试仪并不是简单比较某一个参数，而是需要先明确断路器类型，再根据断口数量、机构运动方式、传感器安装条件、测试项目以及操作电源需求逐项匹配。只有测试仪的通道、传感器、操作方式和测量范围与实际断路器相适应，才能顺利完成相应的机械特性测试。

对于实际选型，可以先从“测什么开关、测哪些项目、需要多少断口通道、采用哪种传感器、是否需要仪器直接操作断路器”这几个方面梳理需求，再对应测试仪参数进行确认。武汉市龙电电气设备有限公司研发生产的LDGKC高压开关特性测试仪能够覆盖多种高压开关测试场景，具体配置则应结合被测断路器的结构和现场试验要求确定。
