工业工厂电能计量为什么要配现场校验仪？作用与实际应用解析

工业工厂为什么需要配电能表现场校验仪？工厂里的电能表每天都在连续计量，为什么还要定期进行现场检查？如果发现用电量与实际生产情况不太一致，究竟应该检查电能表本身，还是检查CT、接线和现场负荷？对于用电设备较多、计量回路较复杂的工业企业来说，电能表现场校验仪并不是单纯用来“测一个误差值”的设备，而是用于现场核查电能表计量状态、分析计量回路以及辅助查找异常原因的重要测试工具。

工业工厂的电能计量通常涉及生产设备、动力系统、配电柜以及内部多个计量点，现场负荷变化也可能比较明显。随着生产设备启停，电压、电流和功率会发生变化，电能表的运行状态也需要在实际工况下进行检查。如果只依赖电能表自身显示的数据，很难判断计量是否处于正常状态，因此需要通过独立的测试设备对电能表进行现场校验。

电能表现场校验仪最直接的作用，是检测电能表的计量误差。校验仪采集现场电压、电流信号，同时获取被校电能表输出的电能脉冲，再根据标准测量结果与被校表脉冲之间的对应关系计算误差。对于工业企业来说，这能够帮助计量管理人员了解现场电能表当前的计量状态，为后续维护和检查提供测试依据。LD-308的电能表校验功能就是通过与被校电能表同功率相连，测算被测表的电能误差。

工业现场配置电能表现场校验仪，还有一个实际原因，就是电能表出现异常时，问题不一定来自电能表本身。一套完整的计量回路还可能涉及CT以及各种接线关系。如果电能表误差正常，而整个计量装置的综合误差仍然异常，就需要进一步排查CT变比和接线等环节。因此，工厂需要的不只是一个“校表工具”，而是一套能够帮助分析计量回路状态的现场检测手段。

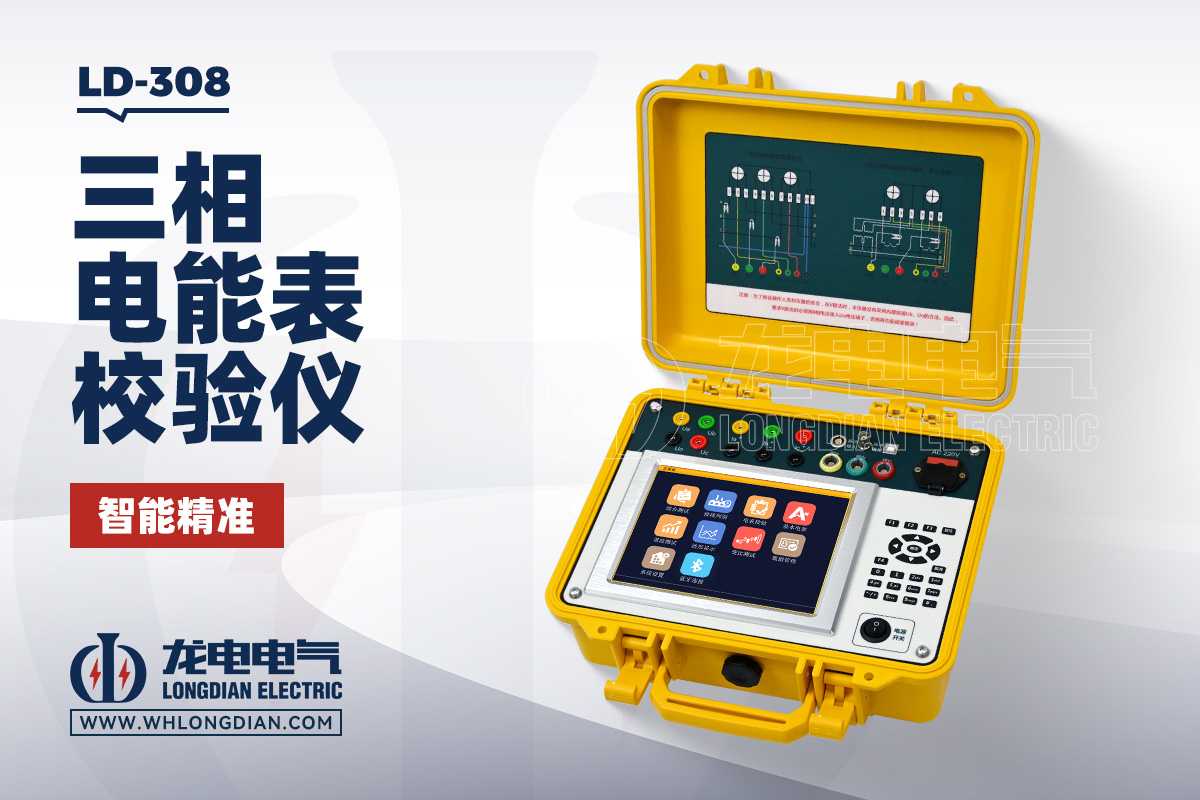

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，除了电能表误差测试，还集成了基本电参量测量、接线判别、谐波测试、波形显示、CT变比测试和数据管理等功能，可以用于现场或实验室电能表检测。

对于工业工厂来说，接线判别功能具有比较实际的用途。生产现场的三相电能表可能采用三相四线或者三相三线接线方式，表尾端子较多，现场检修或改造过程中如果出现电压、电流接线错误，就可能导致计量异常。LD-308可以根据接入的电压、电流信号形成向量图，并对当前接线情况进行分析，帮助技术人员检查现场接线是否正确。

工业企业还经常涉及CT计量。尤其是大功率设备和低压大电流回路，电能表并不一定直接接入一次侧大电流，而是通过CT进行电流转换。在这种情况下，如果CT变比设置错误，或者一次、二次侧对应关系出现问题，就可能造成计量结果异常。LD-308提供CT变比参数设置，并具备低压CT变比测试功能，可以测量目标CT的变比、相位关系和极性关系。

除了单独检查电能表，工业工厂还可能需要检查整个低压计量装置的综合误差。低压计量装置的综合误差可能来自低压CT、电能表以及接线等多个环节。LD-308可以利用较大量程的钳形电流互感器对低压计量装置进行综合误差检测，再根据测试结果逐步检查电能表、表尾接线以及CT变比等环节。

这种检测方式对于工业企业的计量管理比较有意义。假设工厂发现某个计量点的用电数据与过去运行情况存在明显差异，单独更换电能表并不能马上找到原因。通过电能表现场校验仪先检测电能表误差，如果电能表本身正常，再进一步检查接线和CT，就可以逐步缩小问题范围。这样做的重点并不是一次性判断故障，而是通过不同测试项目逐项排查。

现场电参量测量同样是工业工厂配置电能表现场校验仪的重要原因。生产设备运行时，电压、电流、功率和相位等数据会随着工况发生变化。LD-308可以实时显示现场电压、电流等基本电参量，还可以显示向量图，为技术人员了解当前计量回路状态提供辅助信息。

对于负荷变化较大的工厂，现场校验时还需要考虑负荷稳定性。工业生产过程中的设备启停比较频繁，负荷可能在较短时间内发生变化，从而影响误差测试结果的稳定程度。相关操作要求中指出，当现场负荷波动较大并导致误差变化较大时，可以适当增加校验圈数。由此可见，工业现场进行电能表校验时，需要结合实际负荷状态合理安排测试。

谐波测试也是部分工业企业配置电能表现场校验仪时需要考虑的一项功能。工厂中的变频器、整流设备以及其他非线性负载可能使电压、电流波形发生变化。当现场出现电能表误差波动或者测量数据异常时，技术人员除了检查接线和负荷，还可以进一步了解现场谐波情况。LD-308可以测量三相电压、电流的2～51次谐波含量以及总谐波含量，并采用柱形图进行显示。

与谐波测试配合使用的还有波形显示功能。LD-308能够同时显示Ua、Ia、Ub、Ib、Uc、Ic六个通道的实时波形。对于工业企业来说，数字参数可以告诉技术人员电压、电流是多少，而波形则可以帮助观察信号变化形态。当测试结果出现异常时，将误差数据、电参量、波形和谐波结果放在一起分析，比单独查看电能表显示值更加全面。

工业工厂配置电能表现场校验仪，还可以用于设备投运、检修和计量回路改造后的检查。生产线路经过改造或者更换电能表后，需要确认新的接线和计量状态是否正常。此时利用现场校验仪进行测试，可以在正式投入长期运行之前，对电能表误差、接线状态及相关电参量进行检查。

电能表类型较多，也是工业企业需要现场校验设备的一个原因。不同计量点可能采用不同类型的电能表，有三相四线、三相三线，也可能存在单相电能表，同时还会涉及有功和无功电能表。LD-308支持三相四线、三相三线以及单相电能表校验，并覆盖多种有功、无功电能表类型，可以根据实际被校表选择对应的测试模式。

对于工业计量人员而言，电能表现场校验仪还有一个价值，就是能够减少对单一测试结果的依赖。例如某个电能表误差异常时，可以同时查看当前电压、电流、相位以及接线状态；如果是低压CT计量装置，还可以进一步检查CT变比。这样得到的数据更加完整，也更方便技术人员判断异常究竟发生在电能表本体还是整个计量回路。

现场数据保存对于工厂日常计量管理同样重要。工业企业可能有多个计量点，如果每次测试结束后都需要重新整理测试数据，会增加管理工作量。LD-308可以保存电能表校验参数、电压、电流、功率、向量图、接线判别结果、多次误差以及测试时间等信息，方便后续查看历史测试记录。

从设备选型角度来看，工业工厂没有必要只因为“有现场校验需求”就选择功能数量最多的设备，更重要的是看实际工作内容。对于主要检测普通三相电能表的工厂，应重点关注电压、电流测量准确度、误差校验能力、脉冲采集方式以及三相三线和三相四线测试能力；对于大电流低压计量现场，则需要进一步关注钳形电流互感器量程和CT变比测试；如果现场存在较多复杂负荷，则可以关注谐波和波形分析功能。

LD-308在电流采集方面提供内置5A电流互感器，同时支持5A、50A、100A、500A、1500A等规格的钳形电流互感器，可以根据不同现场电流条件进行选择。电压测试范围为AC30～450V，电压准确度为±0.05%；有功功率和有功电能使用内置电流互感器时准确度为0.05级。

对于工厂而言，配置电能表现场校验仪还有利于建立更加主动的计量管理方式。与发现电量异常后再处理相比，定期对重点计量点进行检查，可以提前了解电能表及计量回路的运行状态。当然，实际检测周期还需要结合企业内部计量管理制度、设备重要程度和现场运行条件确定，不宜采用完全统一的周期。

在实际使用过程中，安全同样是工业现场必须重视的问题。电能表校验涉及电压、电流测试线路，操作人员应确认设备正确接地，并按照规定顺序进行接线和拆线。涉及CT二次回路时尤其需要防止二次侧开路，否则可能产生高电压。相关操作要求明确指出，CT二次侧测试过程中必须避免开路。

武汉市龙电电气设备有限公司生产的LD-308三相电能表现场校验仪，针对电能表现场及实验室校验需求，提供电能表误差测试、基本电参量测量、接线判别、谐波测试、波形显示、CT变比测试和数据管理等功能。对于工业工厂来说，可以根据实际计量点类型、现场电流范围以及需要解决的检测问题，选择相应功能进行使用。

工业工厂配置电能表现场校验仪，核心目的并不是增加一台测试设备，而是让企业具备独立核查现场计量状态的能力。当电能表误差异常、计量数据变化、接线状态存在疑问，或者CT计量回路需要检查时，可以利用现场校验仪获取更加完整的测试数据。对于用电设备较多、计量点较多的工业企业而言，这类现场检测手段可以为日常计量维护、设备检修和异常排查提供支持。

因此，工业工厂是否需要配置现场校验仪，关键要看企业自身的电能计量管理需求。如果企业有较多三相计量点、CT计量回路或现场电能表需要定期检查，那么配置合适的三相电能表现场校验仪，可以把电能表误差测试、接线分析、电参量检测以及部分计量回路检查集中到现场完成。选择设备时，则应围绕实际计量对象和测试任务确定功能与参数，而不是单纯追
