光伏电站为什么要用电能质量测试仪？作用、测试项目及应用解析

光伏电站为什么要用电能质量测试仪？光伏组件本身负责将太阳能转换为直流电，而并网逆变器再将直流电转换为交流电送入电网，在这个过程中，逆变器及其他电力电子设备的运行状态可能对并网点的电压、电流、谐波等电气参数产生影响。因此，光伏电站进行并网测试、运行状态分析和异常排查时，电能质量测试仪是重要的检测设备之一。

光伏发电具有明显的波动性和间歇性，尤其是集中式光伏电站和规模较大的分布式光伏项目，发电功率会随着光照条件变化而变化。当光伏电站接入公共电网后，需要关注并网点的电压偏差、电压波动和闪变、谐波及间谐波、三相电压不平衡等电能质量指标。相关技术要求也对这些指标提出了相应要求。

电能质量测试仪的一个重要作用，就是判断光伏电站接入前后电网电气参数发生了怎样的变化。通过在并网点进行测试，可以记录电压、电流、频率、功率以及谐波等数据，并结合测试结果分析光伏电站运行过程中是否存在电能质量异常。对于需要进行并网验收、运行维护或者故障排查的项目，这类数据具有较强的参考价值。

其中，电压偏差是光伏电站电能质量测试的重要项目。光伏电站输出功率发生变化时，并网点电压可能受到一定影响，因此需要对实际运行电压进行测量和记录。现行GB/T 12325《电能质量 供电电压偏差》对供电电压偏差作出了相关规定，光伏电站接入公共电网后，也需要关注并网点电压是否满足相应要求。

谐波测试同样是光伏电站使用电能质量测试仪的重要原因。光伏发电系统中的逆变器属于电力电子设备，在能量转换过程中可能产生一定的谐波电流。如果并网点谐波水平出现异常，就需要进一步分析谐波来源及其变化情况。因此，光伏电站通常需要对并网点的电压谐波、电流谐波以及总谐波畸变率等参数进行检测。GB/T 14549《电能质量 公用电网谐波》目前为现行国家标准。

除了整数次谐波，部分测试场景还需要关注间谐波。光伏电站接入后引起的间谐波属于电能质量分析的重要内容之一，相关要求涉及GB/T 24337《电能质量 公用电网间谐波》。因此，一台功能较完整的电能质量测试仪，不仅需要能够进行普通电气参数测量，还应具备相应的谐波、间谐波分析能力。

电压波动和闪变也是光伏电站电能质量测试中经常关注的指标。由于光伏出力受到太阳辐照度、云层变化等因素影响，输出功率并不是始终保持不变。在一定条件下，功率变化可能对并网点电压产生影响。因此，通过电能质量测试仪对电压波动、短时闪变和长时闪变进行检测，可以更加全面地了解光伏电站运行过程中对并网点电压的影响。光伏发电并网相关要求中也明确涉及电压波动和闪变指标。

三相电压不平衡也是光伏电站需要关注的测试项目。当三相负荷分配不均、接入条件存在差异或者系统运行状态发生变化时，可能出现三相电压不平衡。通过测量正序、负序、零序分量以及电压不平衡度，可以辅助判断三相供电系统的运行状态。光伏电站并网后的公共连接点电压不平衡度，应符合相关电能质量标准要求。

除了上述指标，实际现场测试还需要结合电压、电流、频率、相位、有功功率、无功功率、视在功率和功率因数等基础参数进行综合分析。比如在发现某一时段光伏电站输出功率异常时，可以同步查看电压、电流和功率因数变化，再进一步观察波形和谐波数据，从多个角度判断问题所在。

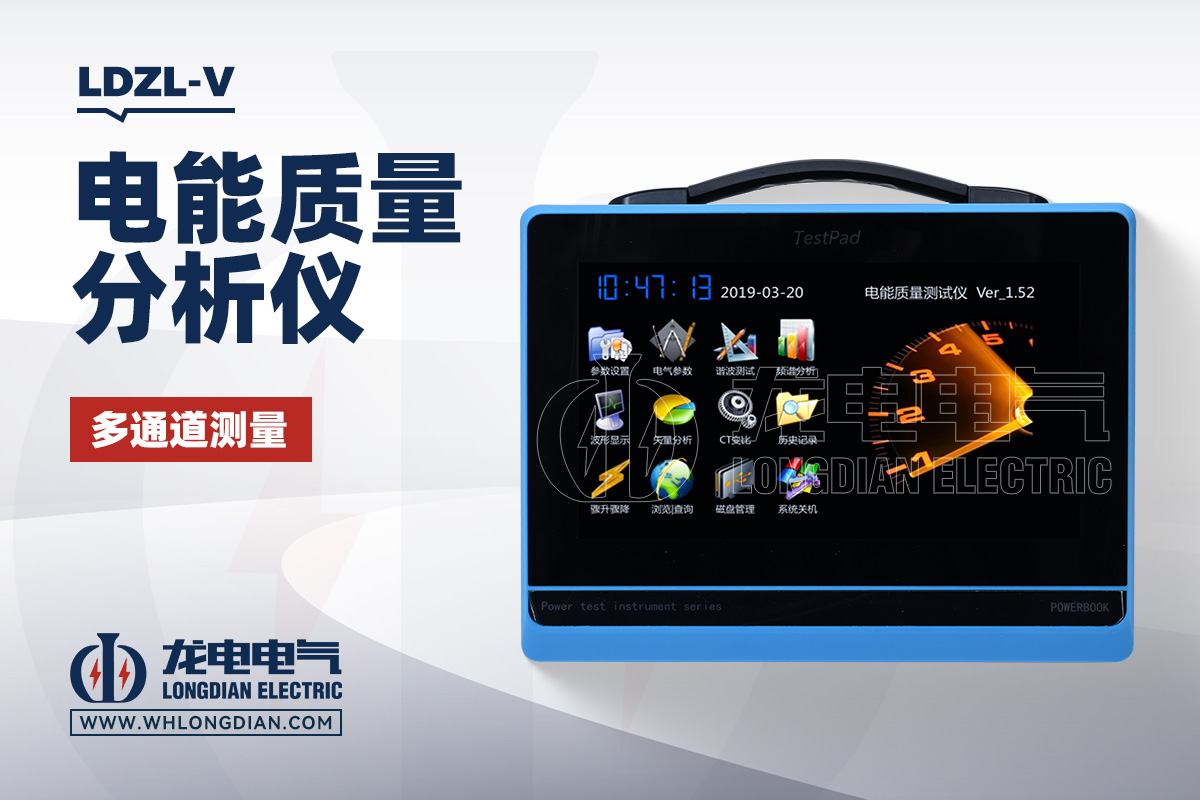

武汉市龙电电气设备有限公司研发生产LDZL-V电能质量分析仪，针对电能质量现场测试需求，可进行多通道电压、电流参数测量。仪器支持4个电压通道和4个电流通道，可同时测量电压、电流、相位、频率、有功功率、无功功率、功率因数等电气参数，并具备谐波、间谐波、电压波动、闪变及三相不平衡等相关测试功能。

在谐波检测方面，LDZL-V电能质量分析仪能够测量2～64次电压谐波和电流谐波，并可对总谐波畸变率进行分析；间谐波测试范围为0.5～31.5次。同时，仪器支持频谱分析，可以以直观的方式查看不同次数谐波的分布情况。

对于光伏电站现场运行分析，波形和暂态变化同样具有参考价值。LDZL-V能够实时显示电压、电流波形，可以观察波形是否出现明显畸变、截顶等情况；当出现电压骤升、骤降等事件时，还能够记录事件发生时间以及事件前后各五个周波的实际波形，方便后续进行异常分析。

电能质量测试仪在光伏电站中的作用并不是简单地“测一下电压和电流”，而是通过多项指标的综合检测，对并网点运行状态进行更加完整的记录。特别是在光伏电站并网验收、设备调试、运行维护以及电能质量异常排查过程中，通过连续记录和对比测试数据，可以帮助工作人员进一步判断问题发生的时间、变化趋势及相关电气特征。

因此，光伏电站使用电能质量测试仪，核心目的在于掌握并网点实际电气状态，重点关注电压偏差、谐波、间谐波、电压波动与闪变、三相不平衡以及暂态变化等指标，并结合电压、电流、功率和频率等基础参数进行综合分析。武汉市龙电电气设备有限公司研发生产的LDZL-V电能质量分析仪覆盖多项电能质量测试功能，可用于光伏电站及其他供配电系统的现场电能质量检测，为并网运行分析和异常问题排查提供测试数据支持。
