高压开关回路电阻测试仪显示单位μΩ是什么意思？一文看懂微欧

高压开关回路电阻测试仪显示的“μΩ”是什么意思？为什么测试断路器、隔离开关等设备的回路电阻时，仪器屏幕上经常出现μΩ，而不是我们平时更熟悉的Ω？对于第一次接触回路电阻测试的用户来说，这个单位容易看起来比较陌生。实际上，μΩ就是“微欧”，主要用于表示非常小的电阻值，是高压开关回路电阻测试仪中非常常见的显示单位。

Ω是电阻的基本单位，中文名称为欧姆，μΩ中的“μ”表示微，即百万分之一。因此，1μΩ等于0.000001Ω，也就是一百万分之一欧姆。为了方便理解，1000μΩ等于1mΩ，1000000μΩ才等于1Ω。由于高压开关导电回路的电阻通常比较小，用Ω直接表示时数字会比较小，不方便现场读取，所以回路电阻测试仪通常会使用mΩ或者μΩ来显示测试结果。

高压开关回路电阻测试仪主要用于检测断路器、隔离开关等设备闭合状态下的导电回路电阻。测试时，仪器向被测回路输出测试电流，再检测被测回路两端产生的电压降，根据电流和电压计算出回路电阻。LDHL系列设备采用电流电压法，也就是四线法进行测量，通过电流端提供测试电流，电压端采集被测电阻两端的电压信号。

为什么这种测试需要使用μΩ作为单位？主要还是因为被测电阻本身比较小。例如测试结果如果是80μΩ，换算成Ω只有0.00008Ω。如果直接写成0.00008Ω，现场查看和比较都不如80μΩ直观。因此，高压开关回路电阻测试仪将微小电阻用μΩ显示，可以让测试数据更加清晰，也方便不同设备之间进行对比。

在实际使用中，看到“50μΩ”“100μΩ”“200μΩ”等数据时，可以直接理解为对应的微欧数值。比如测试仪显示100μΩ，代表被测回路电阻为0.0001Ω；显示50μΩ，则代表0.00005Ω。对于非专业用户来说，只需要记住“μΩ就是微欧，用来表示很小的电阻值”，基本就能理解仪器的主要显示数据。

高压开关回路电阻测试仪之所以需要较高的测量分辨能力，也是因为被测电阻处在较低范围。以LDHL-100B为例，其测量范围为0～19999μΩ，分辨率达到0.01μΩ，准确度为0.5%rdg±100dgt。 这意味着仪器显示的数据可以精细到更小的微欧级变化，对于低阻值导电回路检测具有实际意义。

需要注意的是，“分辨率0.01μΩ”并不等于所有测试结果都能够达到0.01μΩ的实际测量准确度。分辨率表示仪器显示或区分数值变化的能力，而准确度反映测量结果与真实值之间的接近程度，两者属于不同概念。在选择回路电阻测试仪时，不能只看显示单位或者分辨率，还需要结合准确度、测试电流和实际测试条件综合判断。

高压开关回路电阻测试时，测试电流同样会影响测量过程。LDHL-100B提供50A、100A两个测试电流档位，并支持多电流档测试。 对于微欧级电阻测量来说，合理的测试电流能够形成相应的电压信号，再由仪器进行采集和计算，因此测试电流与μΩ级测量之间是密切相关的。

另外，μΩ读数还需要结合正确的测试接线进行判断。低阻值测试中，测试线、夹具接触状态以及电压采样位置都会对结果产生影响。LDHL系列采用四线测量方式，外部两个端子连接电流线，内部两个端子连接电压线，通过这种方式将供流与采样分开。 因此，当仪器显示的μΩ数值出现明显变化时，除了关注被测开关本身，也需要检查测试接线是否规范。

对于现场人员来说，看到μΩ数据后，更有价值的并不是单独记住某一个数字，而是观察测试数据的稳定性和变化趋势。例如同一台高压开关重复测试时，如果几次数据比较接近，说明当前测试条件下的结果具有较好的重复性；如果同一相数据反复出现明显变化，则需要进一步检查测试夹具、接线以及被测回路状态。

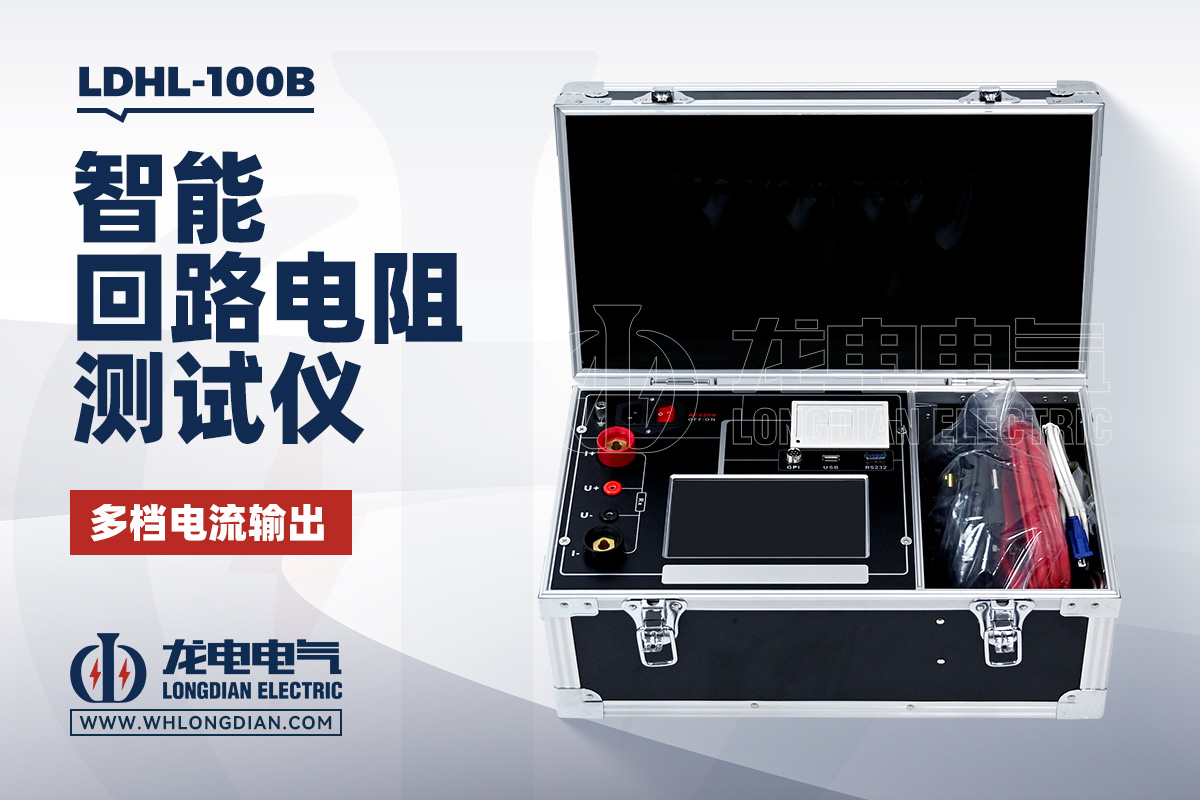

武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，可用于高压开关、断路器等低阻值导电回路的检测。设备采用四线法测试，并提供50A、100A测试电流档位，测量范围覆盖0～19999μΩ，同时支持多电流测试、数据存储、打印和数据导出等功能。

所以，当高压开关回路电阻测试仪显示“μΩ”时，可以把它直接理解为“微欧”，专门用于表示很小的电阻值。对于高压开关回路电阻测试而言，μΩ不仅是一个显示单位，也反映了这类测试对象本身属于低阻值测量范围。了解μΩ与Ω、mΩ之间的换算关系，再结合测试电流、测量范围、分辨率以及接线方式，就能更加准确地理解回路电阻测试仪显示的数据。
