高压开关回路电阻测试仪恒流输出原理解析：为什么要采用恒流测试

高压开关回路电阻测试仪为什么要采用恒流输出？在测试断路器、隔离开关等设备的回路电阻时，很多用户会看到仪器需要输出较大的测试电流，却不太清楚这种恒流输出究竟有什么作用。实际上，回路电阻属于低阻值测量，测试仪需要先向被测回路提供稳定的电流，再采集被测电阻两端产生的微小电压，通过电流和电压之间的关系计算出回路电阻，因此恒流输出是整个测试过程中的重要环节。

高压开关回路电阻测试仪采用的基本测试思路，是通过给被测回路施加测试电流，同时测量回路两端的电压降，再计算电阻值。LDHL-100B采用电流电压法，也就是四线法进行测试。设备通过I+、I-端口向被测电阻提供电流，再由V+、V-端口采集被测电阻两端的电压信号，根据采集到的电流和电压计算被测电阻值。

从这个过程可以看出，测试电流是否稳定，会直接影响电阻计算结果。按照基本的电阻测量关系，在电流确定的情况下，被测回路产生的电压降与回路电阻相关。测试仪输出稳定的测试电流后，再采集对应的电压信号，就能够计算出相应的电阻值。如果测试过程中电流变化比较明显，而仪器又不能准确同步反映这种变化，就可能对测量结果产生影响。因此，高压开关回路电阻测试仪需要具备稳定的电流输出能力。

这里的“恒流”，并不是说无论接入什么负载，仪器都能无限保持某一个固定电流，而是在设备允许的输出范围和工作条件内，对测试电流进行控制，使测试过程中电流尽可能保持在设定值附近。对于低阻值回路测量而言，稳定的测试电流能够为后续电压采样和电阻计算提供比较稳定的测试条件。

为什么高压开关回路电阻测试需要较大的测试电流？主要还是因为被测回路的电阻非常小。以微欧级电阻为例，如果测试电流过小，那么被测电阻两端形成的电压降也会比较小，仪器需要对非常微弱的电压信号进行采样。适当提高测试电流，可以使这个电压信号更加明显，从而为测量提供更好的信号条件。这也是高压开关回路电阻测试仪通常采用较大测试电流的重要原因之一。

LDHL-100B提供50A和100A两个测试电流档位，测量范围为0～19999μΩ，分辨率达到0.01μΩ，准确度为0.5%rdg±100dgt。 这些参数说明，设备面向的是低阻值回路检测场景，需要通过相应的测试电流和电压采样方式完成微欧级电阻测量。

恒流输出还与测试结果的重复性有关。如果每次测试的输出电流条件存在较大变化，那么不同次测试得到的电压信号也会随之变化，进而影响结果比较。LDHL-100B支持多电流档输出，可以设置1～3个不同电流档进行测试，并自动计算平均值。 通过不同电流条件下的测试数据进行对比，也可以帮助现场人员观察测量结果的稳定程度。

从测试接线来看，恒流输出还必须配合正确的四线法接线才能发挥作用。LDHL-100B的四个测试端子中，外部两个端子连接电流线，内部两个端子连接电压线。电流线负责向被测回路提供测试电流，电压线则负责采集被测部分的电压信号。 这样可以将供流回路与电压采样回路分开，减少测试引线自身电阻对测量结果的影响。

在现场使用高压开关回路电阻测试仪时，还需要注意测试线路对恒流输出的影响。测试线路过长或者导线截面积过小，都可能造成线路压降增大，使设备难以达到预期输出电流。LDHL-100B相关测试条件中也明确提到，测试线路过长或导线截面积过小，可能导致输出电流达不到额定值。 因此，恒流输出不仅与仪器自身有关，也需要测试线路与实际工况相匹配。

除了回路电阻测试功能，LDHL-100B还具备直流恒流源功能，可以设置起始电流、步进电流、阶段时间和最大电流，并按照设定条件逐级升流。 这一功能能够体现设备对电流输出控制的应用方式，也说明测试电流并不是简单地“打开后输出”，而是可以根据设定参数对输出过程进行控制。

需要注意的是，恒流输出解决的是测试过程中“电流如何稳定提供”的问题，而最终测试结果还受到电压采样精度、接线方式、夹具接触状态以及被测回路本身状态等因素影响。因此，不能单纯认为只要测试电流稳定，最终测量结果就一定准确。高压开关回路电阻测试仪的整个测试链路，包括电流输出、电压采样和数据计算，都需要处于合理工作状态。

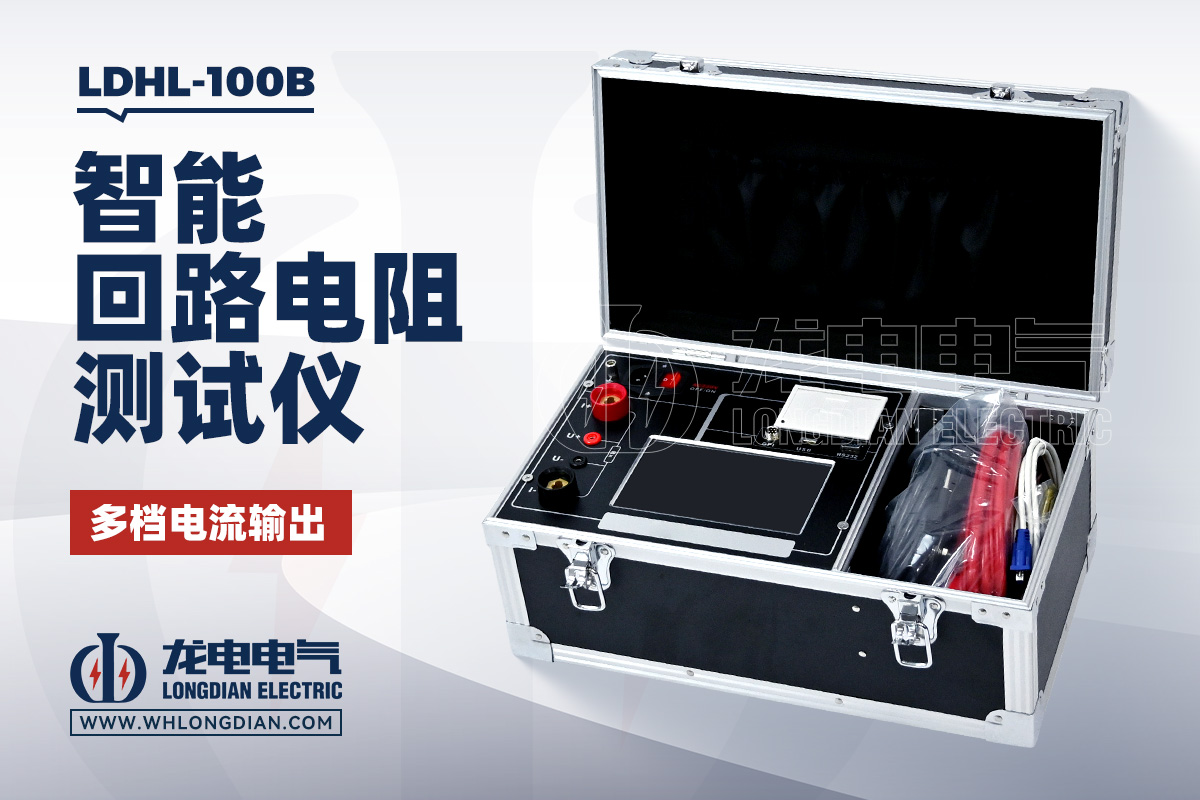

武汉市龙电电气设备有限公司研发生产LDHL-100B高压开关回路电阻测试仪，采用四线法测试原理，提供50A、100A测试电流档位，并支持多电流档测试、数据存储、打印、数据导出及通信控制等功能，可用于高压开关、断路器等低阻值导电回路的测试。

总体来看，高压开关回路电阻测试仪的恒流输出，核心作用是为被测回路提供相对稳定的测试电流，使电压采样和电阻计算建立在明确的测试条件基础上。对于微欧级回路电阻测量来说，测试电流、四线法接线以及电压采样三者是相互关联的。理解恒流输出原理之后，再看高压开关回路电阻测试仪的测试结果，就能更加直观地理解为什么设备需要较大的稳定测试电流，以及为什么测试线路和接线方式同样重要。
