三通道变压器直流电阻测试仪是强电还是弱电设备？

三通道变压器直流电阻测试仪到底属于强电设备还是弱电设备？很多刚接触变压器试验的人员，看到仪器采用直流方式进行电阻测量，容易把它理解成普通的弱电测量仪表。实际上，判断这类设备不能只看显示屏、控制电路或测量对象，而要重点看测试输出方式、工作电流以及实际承担的试验任务。从工作原理和使用场景来看，三通道变压器直流电阻测试仪更适合归入低压大电流测试类设备，在电力试验领域通常按照强电测试设备来理解。

所谓强电和弱电，并不是单纯根据设备是否使用220V电源来区分，而是要结合设备的电压、电流、功率以及具体用途进行判断。三通道变压器直流电阻测试仪的核心任务，是向变压器绕组施加稳定的直流测试电流，然后检测绕组两端的电压降，再通过计算得到绕组的直流电阻值。对于变压器绕组这种低阻值对象，为了提高测量信号的有效性，测试过程中往往需要使用较大的直流电流，因此它与一般用于电子线路、小信号检测的弱电仪表存在明显区别。

从现有同类设备的技术设计来看，这类变压器直流电阻测试仪通常具备多档测试电流，并可进行三相绕组测量，同时根据测试结果计算三相不平衡率。部分设备的测试电流最高可达到20A，测试范围覆盖从毫欧级到较高阻值范围，主要用于变压器制造、安装、交接及预防性试验中的直流电阻检测。

因此，从测试回路来看，三通道变压器直流电阻测试仪虽然并不是向被试设备输出高压，但其测试过程具有明显的大电流特征。也就是说，它不是传统意义上的高压设备，却属于典型的低压大电流电力试验设备。将它简单称为“弱电仪器”并不准确，因为测试时电流输出以及变压器绕组储能、放电等因素都决定了操作人员必须按照电气试验要求进行规范操作。

三通道变压器直流电阻测试仪与普通弱电测试仪的另一个区别，在于被测对象不同。弱电仪器更多面向电子元件、控制线路、通信线路或者小功率电路，而变压器直流电阻测试仪直接用于电力变压器绕组检测。通过测量高压、中压、低压绕组的直流电阻，可以辅助发现线圈连接不良、焊接问题、导线缺股或断线以及运行过程中可能出现的连接异常。相关设备还能够对测试数据进行变化率判断和三相不平衡率计算，使试验人员能够结合测试结果分析绕组状态。

三通道设计的意义，也不仅仅是增加三个测试接口。对于三相变压器而言，三通道变压器直流电阻测试仪可以根据绕组接线方式进行相应的三相测试。现有设备支持Yn、Y以及△型绕组测试，其中带中性点的星形绕组可以进行三相同时测量，不带中性点的星形绕组和角接绕组则可以采用相应的分相测试方式。 这种测试方式能够减少重复接线和重复操作，使三相数据更加便于对比。

还需要注意的是，变压器直流电阻测试并不是简单地“接上线、读一个电阻值”。变压器绕组具有较强的电感特性，通入直流电流后需要一定时间才能达到相对稳定的测量状态。因此，三通道变压器直流电阻测试仪通常会关注测试过程中的数据稳定性，并可记录一定时间内的电阻变化情况。 这也是为什么专业的变压器直流电阻测试仪与普通万用表、普通低阻计在应用场景上存在较大差别。

从安全角度看，三通道变压器直流电阻测试仪也不能按照普通弱电仪表的操作习惯使用。测试过程中，变压器绕组会形成一定的储能，测试结束后还涉及放电过程。如果在测试或放电过程中直接拆除测试线，可能产生危险。因此实际试验时，应保证接线可靠、设备可靠接地，并按照测试流程完成测试、停止和放电操作。相关设备通常还配置反电动势保护、断线保护以及断电保护等功能，用于降低试验过程中异常情况带来的风险。

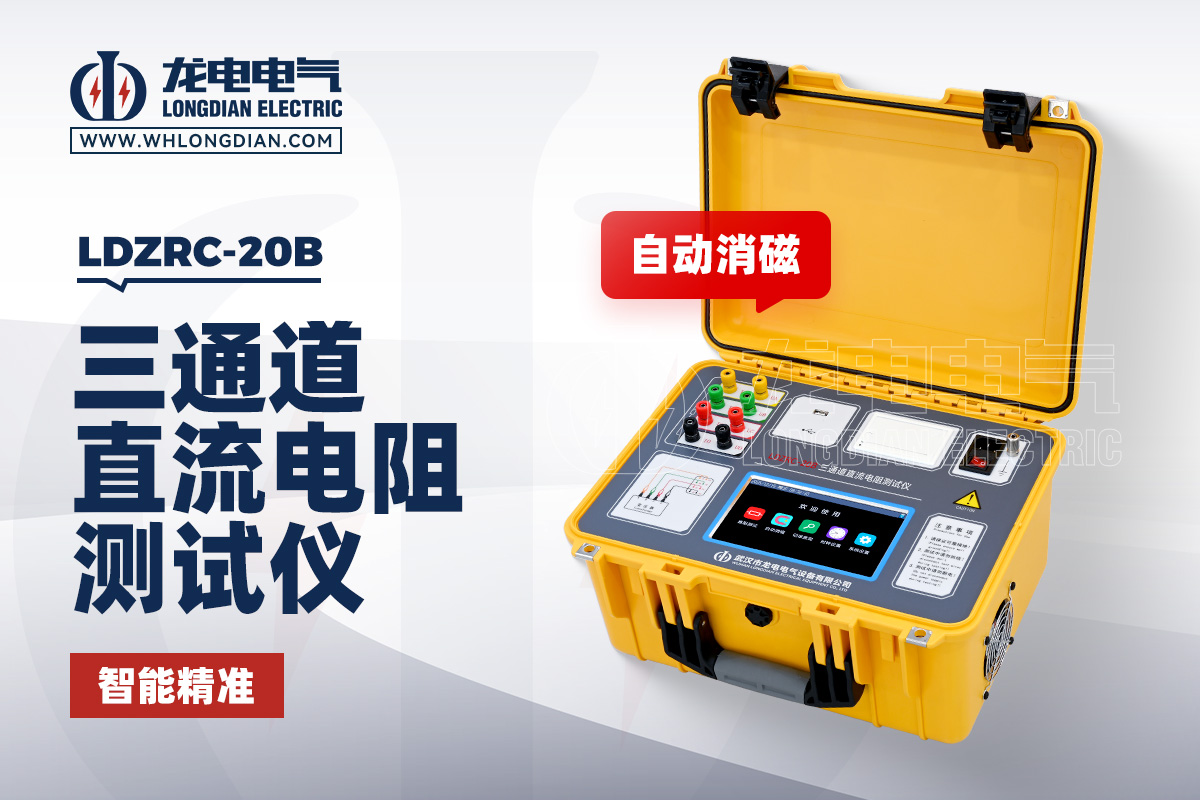

武汉市龙电电气设备有限公司生产LDZRC-20B 三通道变压器直流电阻测试仪，面向变压器直流电阻检测应用，产品定位属于电力试验设备。对于采购人员来说，在选择三通道变压器直流电阻测试仪时，不建议只看仪器外观、屏幕尺寸或单一参数，而应重点了解测试电流、测量范围、三相测试方式、数据稳定性判断、保护功能以及现场使用条件等内容，根据实际变压器类型和试验要求进行匹配。

综合来看，三通道变压器直流电阻测试仪不能简单理解成高压设备，但也不属于通常意义上的弱电仪表。它的典型特征是低压输出、大电流测试，并服务于变压器等电力设备的电气试验。因此，在电力试验和检修场景中，将其理解为低压大电流的强电测试设备更加准确。了解这一点后，在设备选型、现场接线以及安全操作时，也能够更加清晰地把握其实际使用特点。
